модель 2012 года
- Модель Super Tenere
- Код модели SUPER TENERE (XTZ12BCB) CA

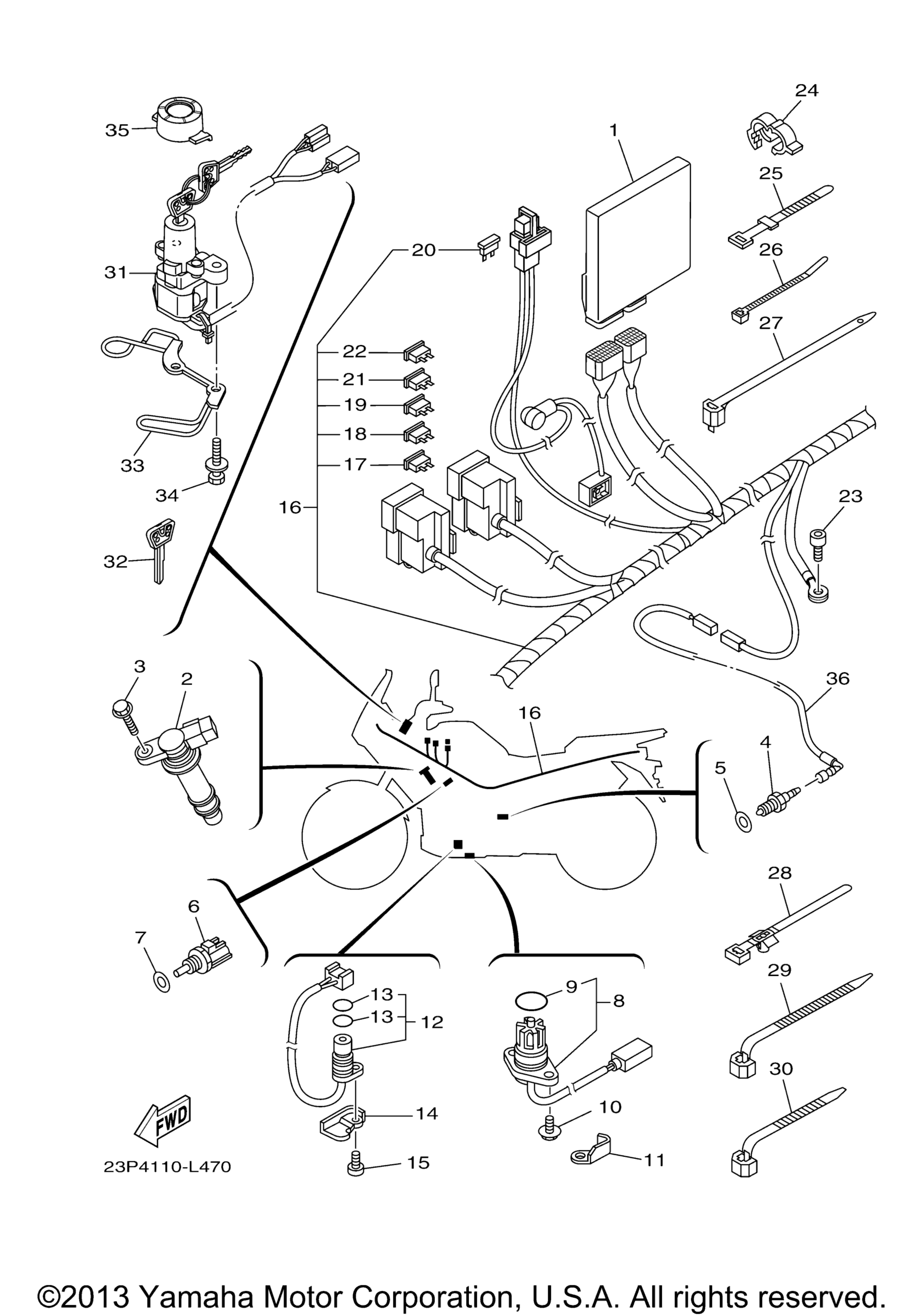

Схема электрооборудования 1 для SUPER TENERE (XTZ12BCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 23P-8591A-71-00
По запросу
2
Ignition Coil Assy art. 23P-82310-00-00
По запросу
3
Bolt, Flange art. 90105-06197-00
По запросу
4
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
7
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
8
Датчик уровня масла Yamaha art. 23P-85720-00-00
от 10 763 ₽
9
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
10
Болт Yamaha art. 95022-06016-00
По запросу
11
Clamp art. 90465-10040-00
По запросу
12
Pick-Up Assy art. 23P-81670-00-00
По запросу
13
. .O-Ring 1 art. 5VY-8A8E1-00-00
По запросу
14
Plate art. 23P-15589-00-00
По запросу
15
Болт Yamaha art. 91317-06016-00
По запросу
16
Wire Harness Assy art. 23P-82590-11-00
По запросу
17
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
18
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
19
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
20
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
21
Предохранитель 3А art. 67F-82151-30-00
По запросу
22
Предохранитель 15А art. 67F-82151-50-00
По запросу
23
Болт Yamaha art. 91317-06012-00
По запросу
24
Clamp art. 90464-16003-00
По запросу
25
Зажим пластиковый art. 437-83936-01-00
По запросу
26
Хомут Yamaha art. 90465-10098-00
от 368 ₽
27
Clamp art. 90464-55001-00
По запросу
28
Clamp art. 90464-34002-00
По запросу
29
Зажим art. 90464-15195-00
По запросу
30
Зажим art. 90464-15195-00
По запросу
31
Main Switch Steering Lock art. 23P-82501-10-00
По запросу
32
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
33
Guide, Cable art. 23P-23389-00-00
По запросу
34
Bolt art. 90109-08196-00
По запросу
35
Cover, Main Switch art. 3P6-82568-00-00
По запросу
36
Wire, Lead art. 23P-82541-00-00
По запросу
