модель 2012 года
- Модель Super Tenere
- Код модели SUPER TENERE (XTZ12BL)

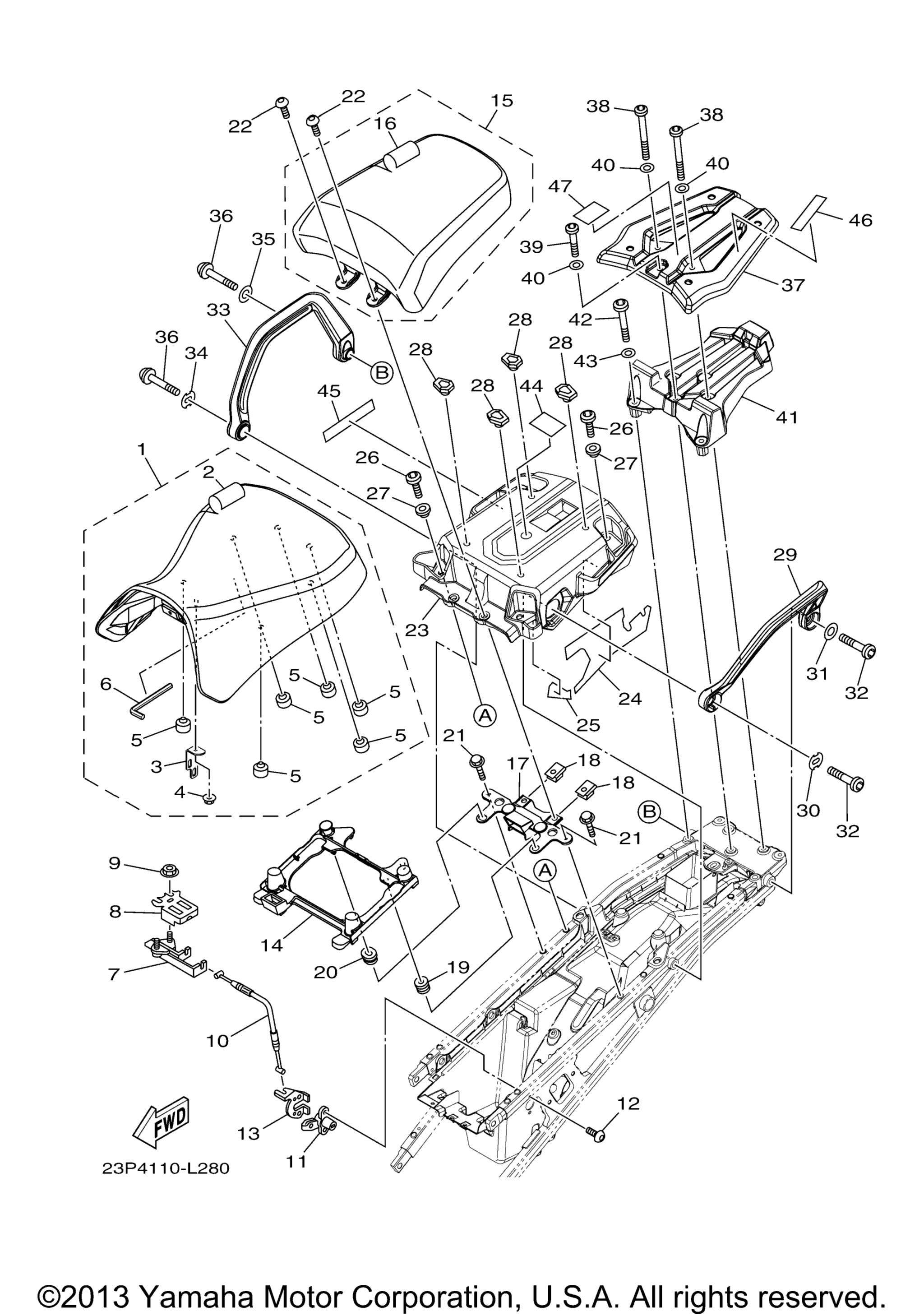

Схема сиденья для SUPER TENERE (XTZ12BL)
Схема
Детали
Номер
Наименование детали
Цена
1
Single Seat Assy art. 23P-24710-11-00
По запросу
2
. Cover, Single Seat art. 23P-24711-10-00
По запросу
3
. .Bracket, Seat art. 23P-24718-00-00
По запросу
4
. Nut, Self-Locking art. 95604-06200-00
По запросу
5
. .Stopper, Main Stand art. 371-27114-00-00
По запросу
6
. Wrench, Hexagon 8 art. 23P-28164-00-00
По запросу
7
Seat Lock Assy art. 4BP-24780-00-00
По запросу
8
Bracket, Seat Lever 1 art. 23P-2475H-00-00
По запросу
9
Nut art. 90179-06403-00
По запросу
10
Cable, Seat Lock art. 23P-2478E-00-00
По запросу
11
Rotor Assy art. 3CK-W2470-00-00
По запросу
12
Screw art. 90149-06308-00
По запросу
13
Stay, Lock art. 23P-2117K-01-00
По запросу
14
Seat Bracket Assy art. 23P-24708-00-00
По запросу
15
Tandem Seat Assy art. 23P-24750-11-00
По запросу
16
. Cover, Tandem Seat art. 23P-24751-10-00
По запросу
17
Stay, Front 1 art. 23P-2474F-00-00
По запросу
18
Nut, Spring art. 90183-08060-00
По запросу
19
Втулка резиновая Yamaha art. 90480-13014-00
от 882 ₽
20
Grommet art. 90480-01559-00
По запросу
21
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
22
Bolt, Button Head art. 92012-08025-00
По запросу
23
Carrier, 2 UR FOR SMX art. 23P-24842-10-00
По запросу
23
Carrier, 2 UR FOR VPBC5 art. 23P-24842-00-00
По запросу
24
Seat art. 23P-2172P-10-00
По запросу
25
Seat 2 art. 23P-2173P-00-00
По запросу
26
Винт Yamaha art. 90149-06121-00
от 882 ₽
27
Collar art. 90387-06264-00
По запросу
28
Damper, Seat art. 23P-24737-00-00
По запросу
29
Assist Grip Assy., 1 UR S8 FOR VPBC5 art. 23P-2470J-00-P0
По запросу
29
Assist Grip Assy., 1 UR MBL2 FOR SMX art. 23P-2470J-01-P1
По запросу
30
Washer art. 23P-24736-00-00
По запросу
31
Washer art. 92990-10200-00
По запросу
32
Bolt, Hex. Socket Button art. 90111-10054-00
По запросу
33
Assist Grip Assy., 2 UR MBL2 FOR SMX art. 23P-2470K-01-P1
По запросу
33
Assist Grip Assy., 2 UR S8 FOR VPBC5 art. 23P-2470K-01-P0
По запросу
34
Washer art. 23P-24736-00-00
По запросу
35
Washer art. 92990-10200-00
По запросу
36
Bolt, Hex. Socket Button art. 90111-10054-00
По запросу
37
Carrier, 1 UR FOR VPBC5 art. 23P-24841-00-00
По запросу
37
Carrier, 1 UR FOR SMX art. 23P-24841-10-00
По запросу
38
Bolt, Hex. Socket Button art. 90111-08074-00
По запросу
39
Bolt, Hex. Socket Button art. 90111-08076-00
По запросу
40
Washer, Plate art. 90201-08048-00
По запросу
41
Stay, Box art. 23P-24884-00-00
По запросу
42
Bolt, Hex. Socket Button art. 90111-08076-00
По запросу
43
Washer, Plate art. 90201-08048-00
По запросу
44
Label, Warning Carrier 2 art. 23P-2816K-10-00
По запросу
45
Label, Warning Carrier 1 art. 23P-2816J-10-00
По запросу
46
Label, Notice Carrier art. 23P-2815T-10-00
По запросу
47
Label, Warning Carrier 2 art. 23P-2816K-10-00
По запросу
