модель 2012 года
- Модель TT-R125
- Код модели TTR125LE (TTR125LEB)

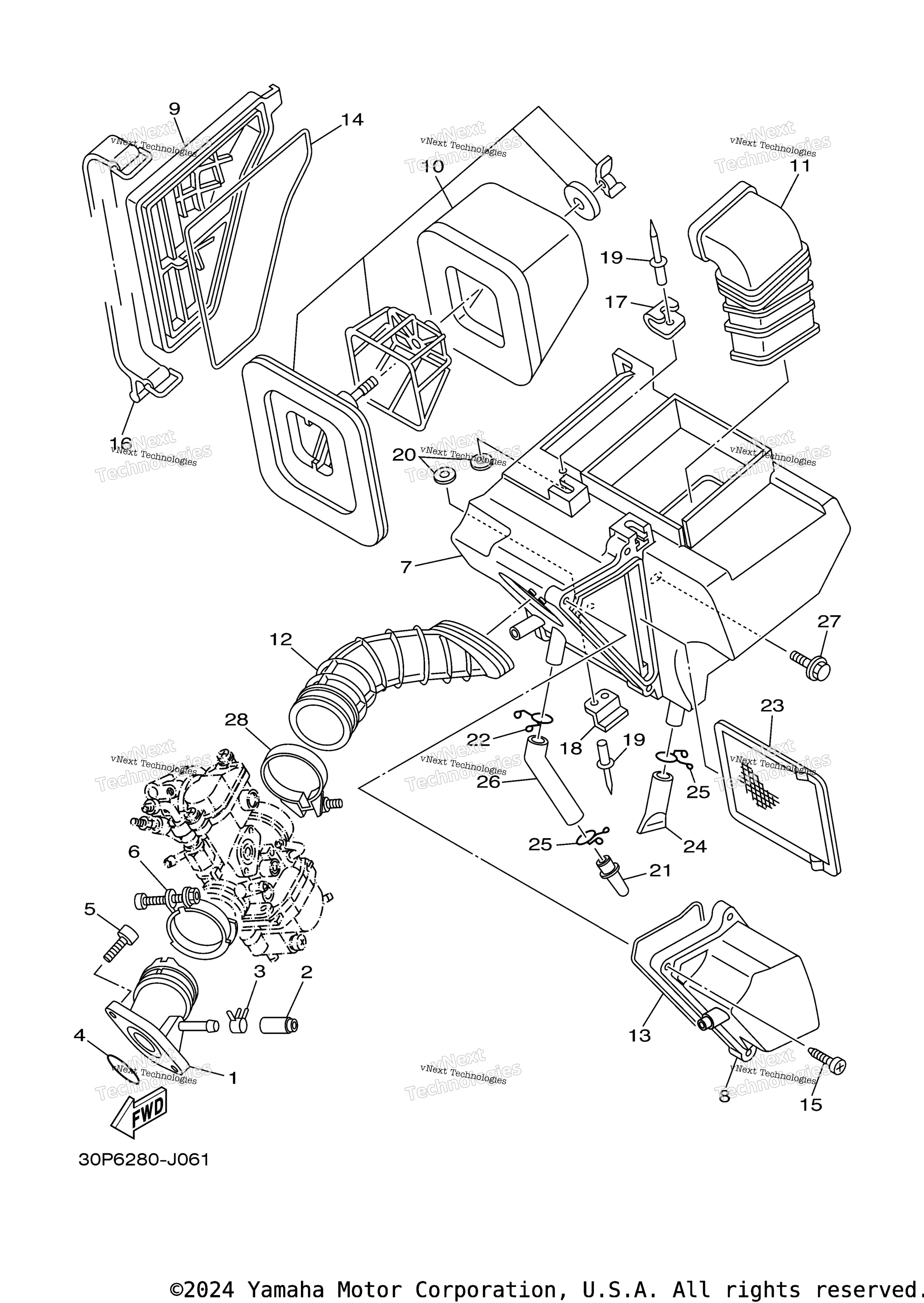

Схема впускной системы для TTR125LE (TTR125LEB)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 5HP-13586-00-00
По запросу
2
Plug, Blind art. 16G-13569-00-00
По запросу
3
Clip art. 90467-10039-00
По запросу
4
Кольцо резиновое Yamaha art. 93210-30611-00
от 1 491 ₽
5
Болт Yamaha art. 91314-06020-00
от 263 ₽
6
Hose Clamp Assy art. 90450-44046-00
По запросу
7
Case, Air Cleaner 1 art. 1B2-E4411-00-00
По запросу
8
Cap, Cleaner Case 1 art. 1B2-E4412-20-00
По запросу
9
Cap, Cleaner Case 2 art. 1B2-E4422-00-00
По запросу
10
Element Assy, Air Cleaner art. 5HP-14450-00-00
По запросу
11
Duct art. 1B2-E4437-00-00
По запросу
12
Joint, Air Cleaner 1 art. 1B2-E4453-00-00
По запросу
13
Seal art. 1B2-E4452-00-00
По запросу
14
Seal art. 1B2-E4452-10-00
По запросу
15
Screw, Tapping art. 97707-50620-00
По запросу
16
Band art. 1B2-F811G-00-00
По запросу
17
Plate, Cleaner Case Fitting art. 1B2-E4484-00-00
По запросу
18
Hook art. 1B2-E4436-00-00
По запросу
19
Заклепка Yamaha art. 90267-40029-00
По запросу
20
Washer art. 9290M-04200-00
По запросу
21
Pipe, Drain art. 1B2-E443E-00-00
По запросу
22
Clip art. 90467-15012-00
По запросу
23
Plate, Element art. 1B2-E4472-00-00
По запросу
24
Pipe, Drain art. 1B2-E443E-10-00
По запросу
25
Хомут art. 90467-14015-00
По запросу
26
Pipe, Drain 2 art. 1B2-E443G-00-00
По запросу
27
Болт с шайбой art. 90119-06242-00
По запросу
28
Clamp, Hose art. 90450-47002-00
По запросу
