модель 2012 года
- Модель V star 250
- Код модели V STAR 250 (XV250BB)

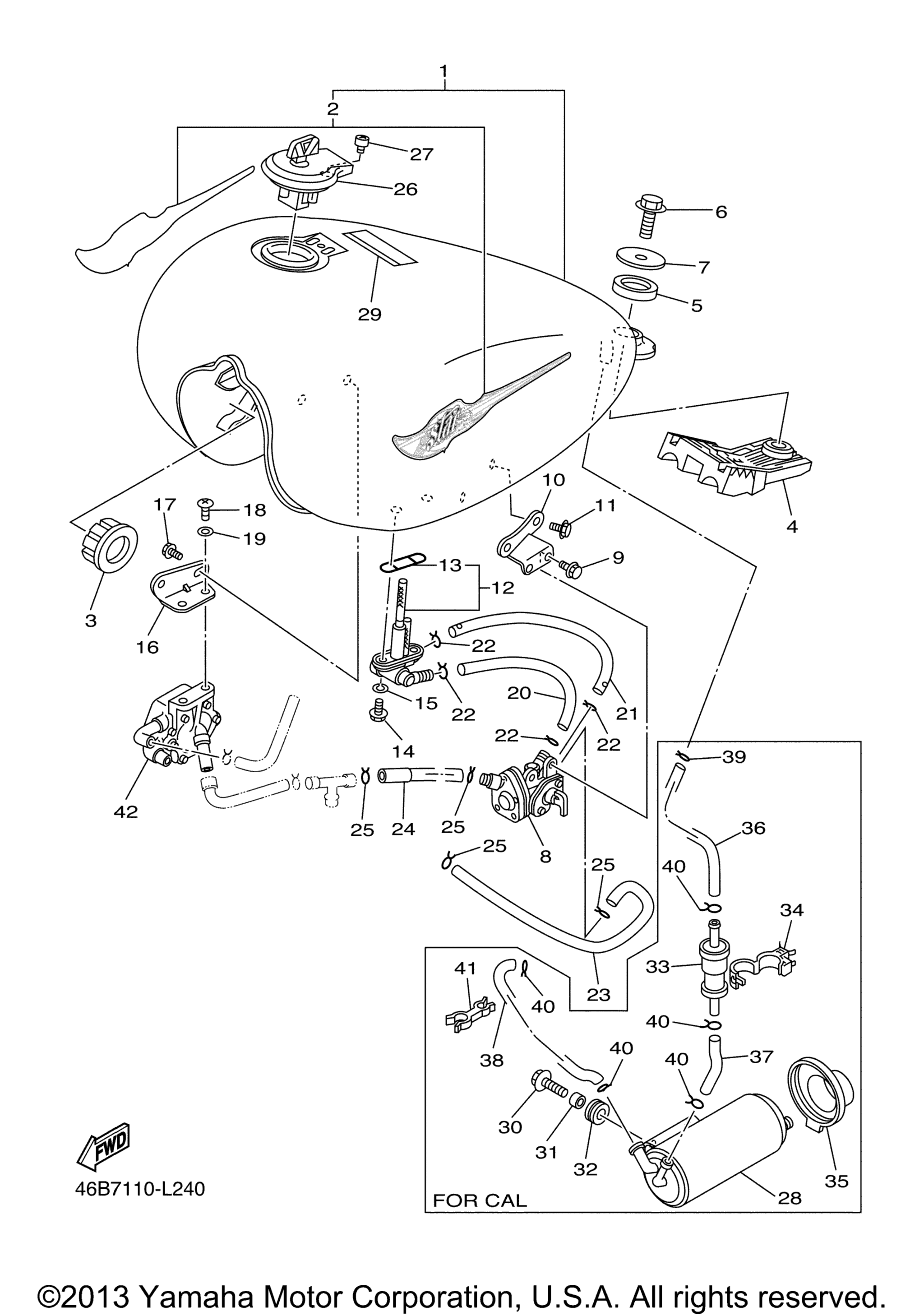

Схема топливного бака для V STAR 250 (XV250BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp SMX (FOR CAL) art. 3BG-Y2410-02-09
По запросу
1
Fuel Tank Comp SMX FOR U49 art. 3LS-Y2410-T3-X5
По запросу
2
. .Graphic Set art. 46B-24240-00-00
По запросу
3
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
4
Damper, Locating 2 art. 2UJ-24182-00-00
По запросу
5
Damper, Locating 3 art. 42X-24183-00-00
По запросу
6
Bolt, Flange art. 95817-08030-00
По запросу
7
Washer, Plate art. 90201-08569-00
По запросу
8
Fuel Cock Assy 1 art. 2UJ-24500-10-00
По запросу
9
Bolt, Flange (Small Head) art. 95024-06010-00
По запросу
10
Bracket, Fuel Cock art. 2UJ-24544-01-00
По запросу
11
Bolt, Flange (Small Head) art. 95024-06010-00
По запросу
12
Filter Assy art. 2UJ-24560-10-00
По запросу
13
Прокладка топливного крана Yamaha art. 4X8-24512-10-00
от 1 292 ₽
14
Screw art. 90149-06011-00
По запросу
15
Washer, Plate art. 90202-05187-00
По запросу
16
Bracket, Fuel Pump art. 2UJ-24491-01-00
По запросу
17
Bolt, Flange (Small Head) art. 95024-06010-00
По запросу
18
Болт Yamaha art. 98517-06012-00
от 500 ₽
19
Шайба Yamaha art. 92907-06600-00
от 221 ₽
20
Hose art. 90445-11057-00
По запросу
21
Hose art. 90445-11058-00
По запросу
22
Clip art. 90467-100A1-00
По запросу
23
Pipe 2 art. 2UJ-24312-10-00
По запросу
24
Pipe 3 art. 2UJ-24313-00-00
По запросу
25
Clip art. 90467-100A1-00
По запросу
26
Cap Assy FOR CALIFORNIA art. 20K-24602-10-00
По запросу
26
Cap Assy art. 4X7-24602-10-00
По запросу
27
Bolt art. 91317-05010-00
По запросу
28
Canister Assy FOR CALIFORNIA art. 3BG-24170-00-00
По запросу
29
Label, Caution art. 5GK-2118K-00-00
По запросу
30
Bolt, With Washer FOR CALIFORNIA art. 90119-06118-00
По запросу
31
Collar FOR CALIFORNIA art. 90387-0600V-00
По запросу
32
Grommet FOR CALIFORNIA art. 90480-14329-00
По запросу
33
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
34
Clamp FOR CALIFORNIA art. 90464-15192-00
По запросу
35
Cover, Canister FOR CALIFORNIA art. 2JU-2419E-00-00
По запросу
36
Pipe 10 FOR CALIFORNIA art. 3BG-24321-10-00
По запросу
37
Pipe 11 FOR CALIFORNIA art. 3BG-24322-10-00
По запросу
38
Pipe 12 FOR CALIFORNIA art. 3BG-24323-10-00
По запросу
39
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
40
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
41
Clamp FOR CALIFORNIA art. 90464-16119-00
По запросу
42
Fuel Pump Assy art. 3DM-13910-01-00
По запросу
