модель 2012 года
- Модель V star 950
- Код модели V STAR 950 (XVS95BCS) CA

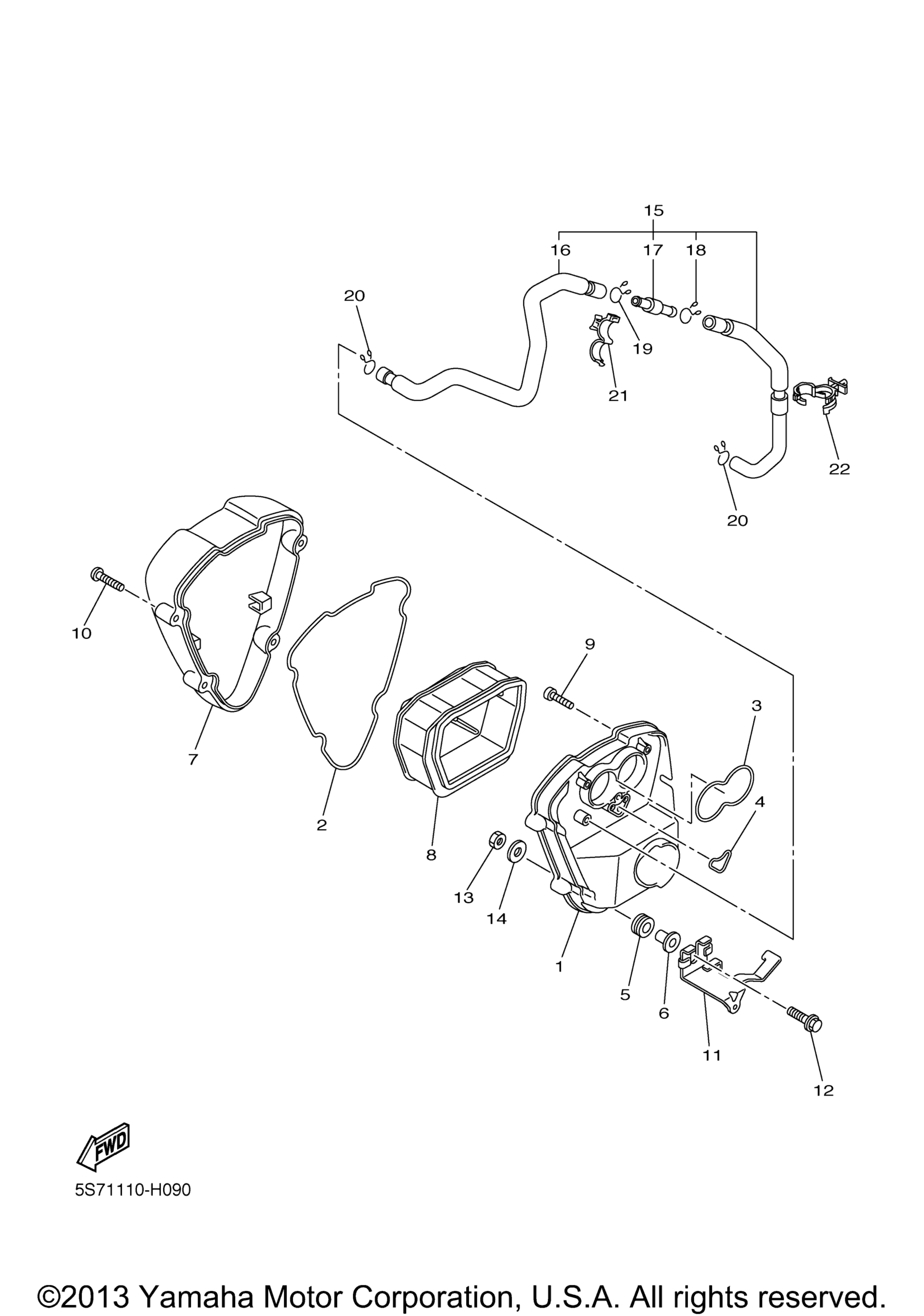

Схема впускной системы 2 для V STAR 950 (XVS95BCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Air Cleaner 1 art. 5S7-14411-00-00
По запросу
2
Seal art. 51Y-14462-00-00
По запросу
3
Seal art. 3D8-14457-00-00
По запросу
4
Seal art. 3D8-14462-00-00
По запросу
5
Grommet art. 90480-11006-00
По запросу
6
.Collar art. 90387-087L0-00
По запросу
7
Case, Air Cleaner 2 art. 3D8-14421-01-00
По запросу
8
Element, Air Cleaner art. 3D8-14451-00-00
По запросу
9
.Bolt, Hexagon Socket Head art. 91312-05025-00
По запросу
10
Bolt, Hex. Socket Button art. 90111-05024-00
По запросу
11
Stay 1 art. 3D8-14498-10-00
По запросу
12
Болт art. 97017-06020-00
По запросу
13
Гайка Yamaha art. 95702-06500-00
По запросу
14
Washer, Plate art. 90201-06088-00
По запросу
15
Pipe, Breather 1 art. 5S7-11166-00-00
По запросу
16
. .Pipe 3 art. 5S7-1113J-00-00
По запросу
17
. Joint, Hose 4 art. 6S5-12594-00-00
По запросу
18
. Clip art. 90467-170A2-00
По запросу
19
Clip art. 90467-170A2-00
По запросу
20
Хомут art. 90467-15M14-00
По запросу
21
Clamp art. 90464-20191-00
По запросу
22
Clamp art. 90464-18011-00
По запросу
