модель 2012 года
- Модель V star 950
- Код модели V STAR 950 (XVS95BS)

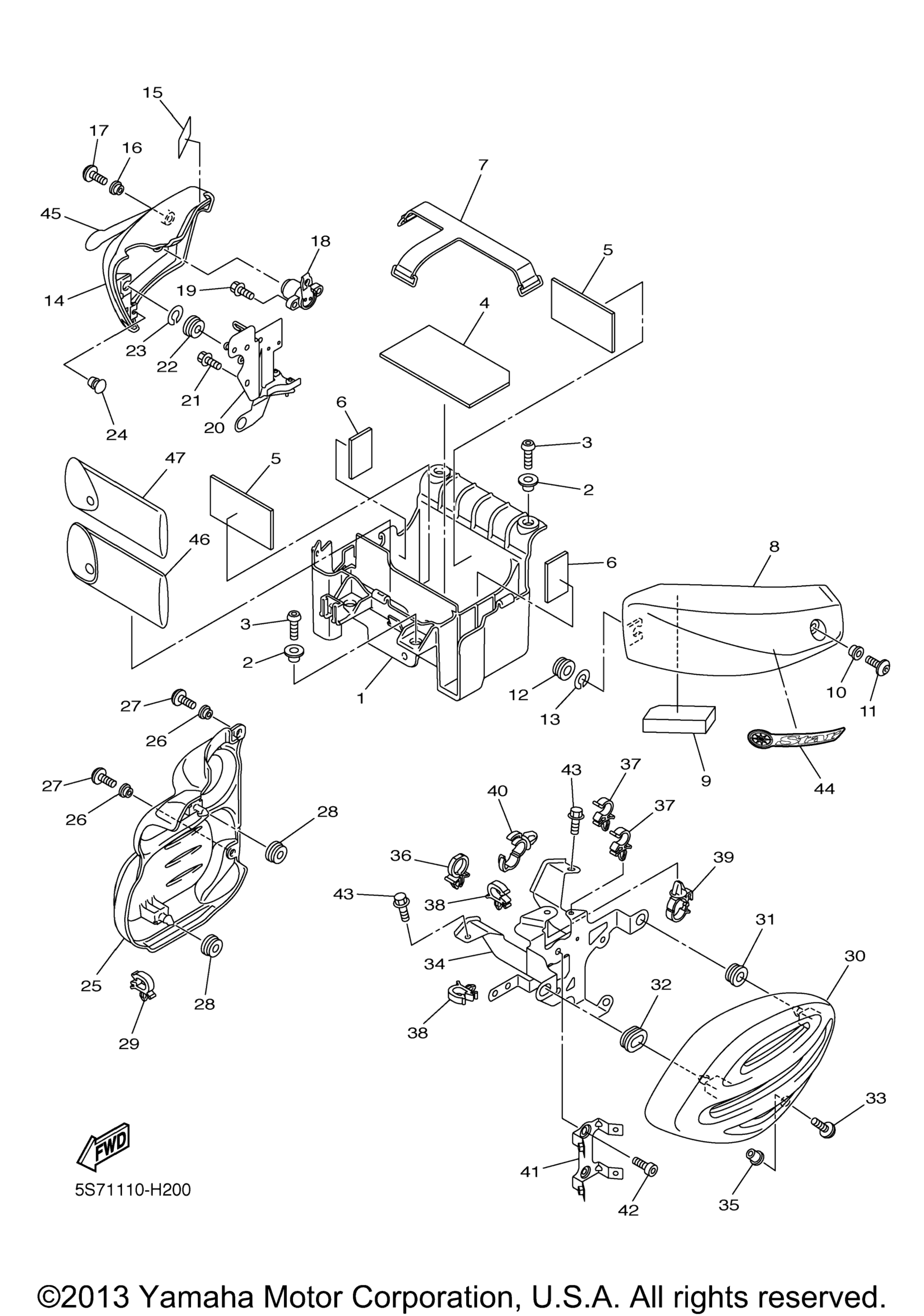

Схема боковой крышки для V STAR 950 (XVS95BS)
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Battery art. 5S7-2177G-00-00
По запросу
2
Collar art. 90387-06267-00
По запросу
3
Болт Yamaha art. 95022-06020-00
По запросу
4
Seat, Battery art. 51Y-82122-00-00
По запросу
5
Damper, Plate 1 art. 5EJ-2414H-00-00
По запросу
6
Damper art. 5S7-2139X-00-00
По запросу
7
Band, Battery art. 5S7-82131-00-00
По запросу
8
Cover, Side 1 UR FOR DRMK art. 5S7-21711-01-P1
По запросу
8
Cover, Side 1 UR FOR S3 art. 5S7-21711-00-P3
По запросу
9
Damper art. 5S7-21852-00-00
По запросу
10
Collar art. 90387-06173-00
По запросу
11
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
12
Grommet art. 90480-12550-00
По запросу
13
Washer, Special 1 art. 5S7-21715-00-00
По запросу
14
Cover, Side 2 UR FOR DRMK art. 5S7-21721-00-P1
По запросу
14
Cover, Side 2 UR FOR S3 art. 5S7-21721-00-P3
По запросу
15
Seal 1 art. 19D-21732-00-00
По запросу
16
Collar art. 90387-06173-00
По запросу
17
Screw art. 90149-06023-00
По запросу
18
Rotor Set art. 5PX-W2470-00-00
По запросу
19
Болт Yamaha art. 95024-06016-00
По запросу
20
Bracket 4 art. 5S7-2172N-00-00
По запросу
21
Болт Yamaha art. 95024-06016-00
По запросу
22
Grommet art. 90480-12550-00
По запросу
23
Washer, Special 1 art. 5S7-21715-00-00
По запросу
24
Plug art. 90338-07180-00
По запросу
25
Cover, Side 4 art. 5S7-21741-00-00
По запросу
26
Collar art. 90387-06231-00
По запросу
27
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
28
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
29
Clamp art. 90464-11003-00
По запросу
30
Cover, Side 3 art. 5S7-21731-11-00
По запросу
31
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
32
Втулка Yamaha art. 90480-01558-00
По запросу
33
Винт Yamaha art. 90149-05299-00
от 578 ₽
34
Bracket 3 art. 5S7-2175V-00-00
По запросу
35
Гайка Yamaha art. 90179-05003-00
от 690 ₽
36
Зажим Yamaha art. 90464-12001-00
По запросу
37
Clamp art. 90464-09129-00
По запросу
38
Clamp art. 90464-11003-00
По запросу
39
Зажим Yamaha art. 90464-20010-00
По запросу
40
Зажим-клипса Yamaha art. 90464-20181-00
от 683 ₽
41
Bracket, Coil art. 3D8-21359-01-00
По запросу
42
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
43
Bolt, Flange (Small Head) art. 95024-08016-00
По запросу
44
Emblem 1 art. 5S7-21781-00-00
По запросу
45
Emblem 2 art. 5S7-21782-00-00
По запросу
46
Tool Kit art. 3D8-28100-00-00
По запросу
47
Tool Kit, 2 art. 5S7-28110-00-00
По запросу
