модель 2012 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1BCB) CA

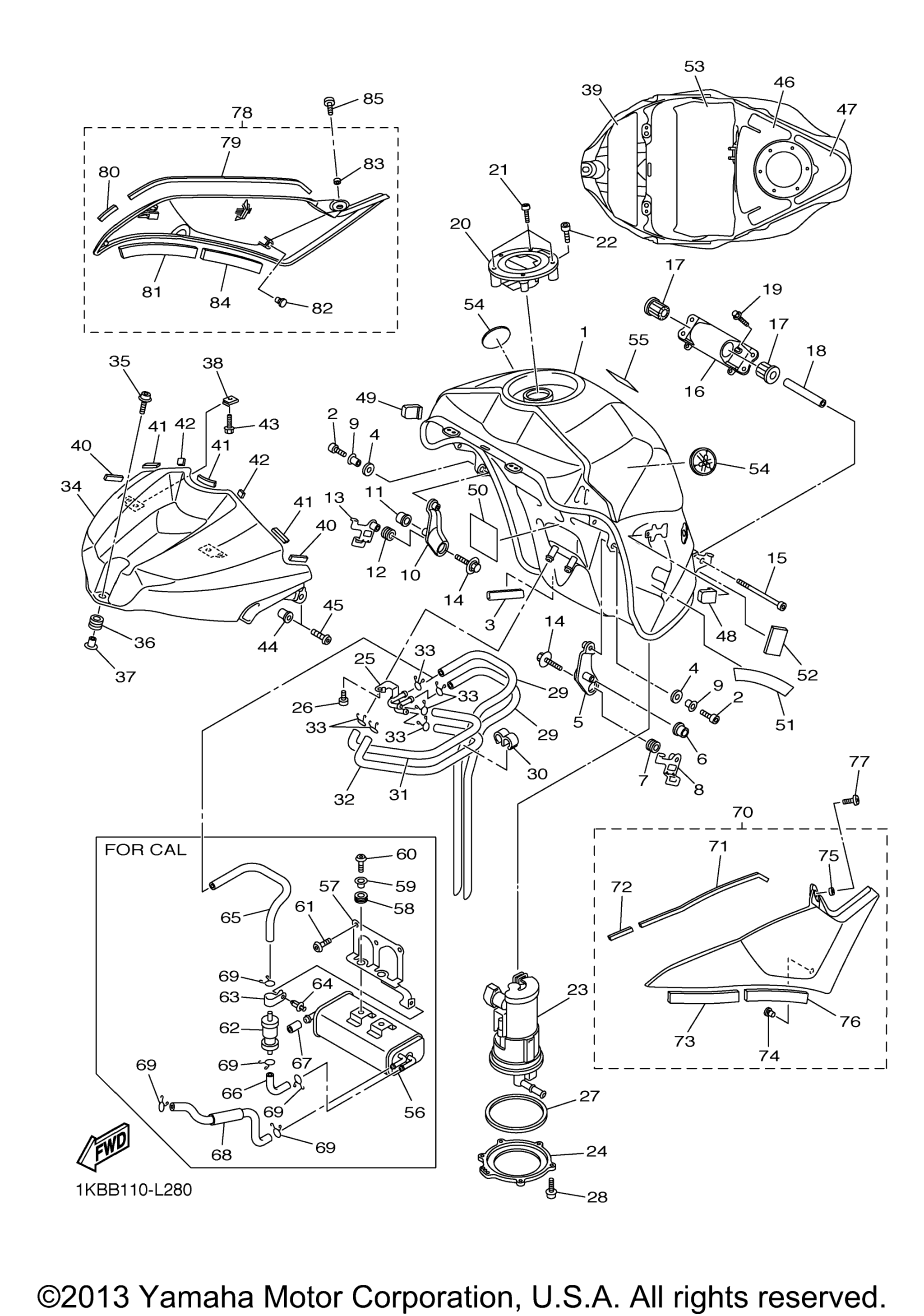

Схема топливного бака для YZF-R1 (YZFR1BCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR DPBMC art. 14B-WK241-01-P2
По запросу
1
Fuel Tank Comp UR FOR SMX art. 14B-WK241-01-P0
По запросу
2
Болт Yamaha art. 91312-06016-00
от 788 ₽
3
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
4
Damper, Locating 3 art. 5VY-24183-00-00
По запросу
5
Bracket, Fuel Tank 1 art. 14B-24191-10-00
По запросу
6
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
7
Grommet art. 90480-10542-00
По запросу
8
Holder, Cable art. 14B-21161-00-00
По запросу
9
Collar art. 90387-06143-00
По запросу
10
Bracket, Fuel Tank 2 art. 14B-24192-10-00
По запросу
11
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
12
Grommet art. 90480-10542-00
По запросу
13
Holder, Clutch Cable art. 14B-21162-00-00
По запросу
14
Bolt, With Washer art. 90119-06262-00
По запросу
15
Bolt, Hexagon Socket Head art. 90110-06378-00
По запросу
16
Bracket, Tank Fitting art. 14B-2413Y-10-00
По запросу
17
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
18
Collar art. 90387-06055-00
По запросу
19
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
20
Cap Assy art. 39P-24602-00-00
По запросу
21
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
22
Болт Yamaha art. 91312-05010-00
от 630 ₽
23
Fuel Pump Comp art. 14B-13907-23-00
По запросу
24
Bracket, Fuel Pump art. 13S-24491-00-00
По запросу
25
Clamp 1 art. 14B-24135-00-00
По запросу
26
Bolt, Hexagon Socket Head art. 91312-05008-00
По запросу
27
O-Ring art. 19B-24486-01-00
По запросу
28
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
29
Pipe 2 art. 14B-24312-00-00
По запросу
30
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
31
Pipe 3 FOR CALIFORNIA art. 14B-24313-10-00
По запросу
31
Pipe 3 art. 14B-24313-00-00
По запросу
32
Pipe 4 art. 14B-24314-00-00
По запросу
33
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
34
Cover, Top UR FOR DPBMC art. 14B-2171A-00-P2
По запросу
34
Cover, Top UR FOR SMX art. 14B-2171A-00-P5
По запросу
35
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
36
.Grommet art. 90480-12023-00
По запросу
37
.Collar art. 90387-06203-00
По запросу
38
Nut, Spring art. 90183-05074-00
По запросу
39
Damper, Plate 1 art. 14B-2414H-00-00
По запросу
40
Damper, Locating 2 art. 4C8-24182-00-00
По запросу
41
Damper, Locating 1 art. 3XV-21778-00-00
По запросу
42
Damper, Locating 1 art. 14B-24181-00-00
По запросу
43
Болт Yamaha Болт Yamaha art. 90119-05015-00
от 882 ₽
44
Гайка Yamaha art. 90179-05523-00
от 525 ₽
45
Screw, Bind art. 98902-05014-00
По запросу
46
Damper, Plate 4 art. 14B-2414N-20-00
По запросу
47
Damper, Plate 5 art. 14B-2414P-20-00
По запросу
48
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
49
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
50
Damper art. 5VU-21747-00-00
По запросу
51
Damper, Plate 3 art. 14B-2414K-10-00
По запросу
52
Seal art. 14B-2414G-00-00
По запросу
53
Damper, Plate art. 90520-08002-00
По запросу
54
Emblem art. 5SL-2413B-00-00
По запросу
55
Label, Caution art. 4C8-2118K-00-00
По запросу
56
Canister Assy FOR CALIFORNIA art. 14B-24170-00-00
По запросу
57
Bracket, Canistor FOR CALIFORNIA art. 14B-2419F-00-00
По запросу
58
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
59
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
60
Bolt, Button Head FOR CALIFORNIA art. 92012-06016-00
По запросу
61
Bolt, Hex. Socket Button FOR CALIFORNIA art. 90111-06140-00
По запросу
62
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
63
Зажим Yamaha art. 90464-15014-00
По запросу
64
Rivet FOR CALIFORNIA art. 90269-05001-00
По запросу
65
Pipe 5 FOR CALIFORNIA art. 14B-24315-00-00
По запросу
66
Pipe 6 FOR CALIFORNIA art. 14B-24316-00-00
По запросу
67
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
68
Pipe FOR CALIFORNIA art. 14B-1443J-00-00
По запросу
69
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
70
Tank Side Cover Assy 1 art. 14B-24106-10-00
По запросу
71
. Damper, Plate 1 art. 2C0-2414H-00-00
По запросу
72
. .Damper, Plate 2 art. 14B-2414J-00-00
По запросу
73
. Damper, Plate 2 art. 2C0-2414J-00-00
По запросу
74
. Plug art. 90338-07180-00
По запросу
75
. .Spacer art. 90560-05N33-00
По запросу
76
. .Damper, Plate art. 90520-10005-00
По запросу
77
Screw, Bind art. 98902-05008-00
По запросу
78
Tank Side Cover Assy 2 art. 14B-24108-10-00
По запросу
79
. Damper, Plate 1 art. 2C0-2414H-00-00
По запросу
80
. .Damper, Plate 2 art. 14B-2414J-00-00
По запросу
81
. Damper, Plate 2 art. 2C0-2414J-00-00
По запросу
82
. Plug art. 90338-07180-00
По запросу
83
. .Spacer art. 90560-05N33-00
По запросу
84
. .Damper, Plate art. 90520-10005-00
По запросу
85
Screw, Bind art. 98902-05008-00
По запросу
