модель 2012 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1BL)

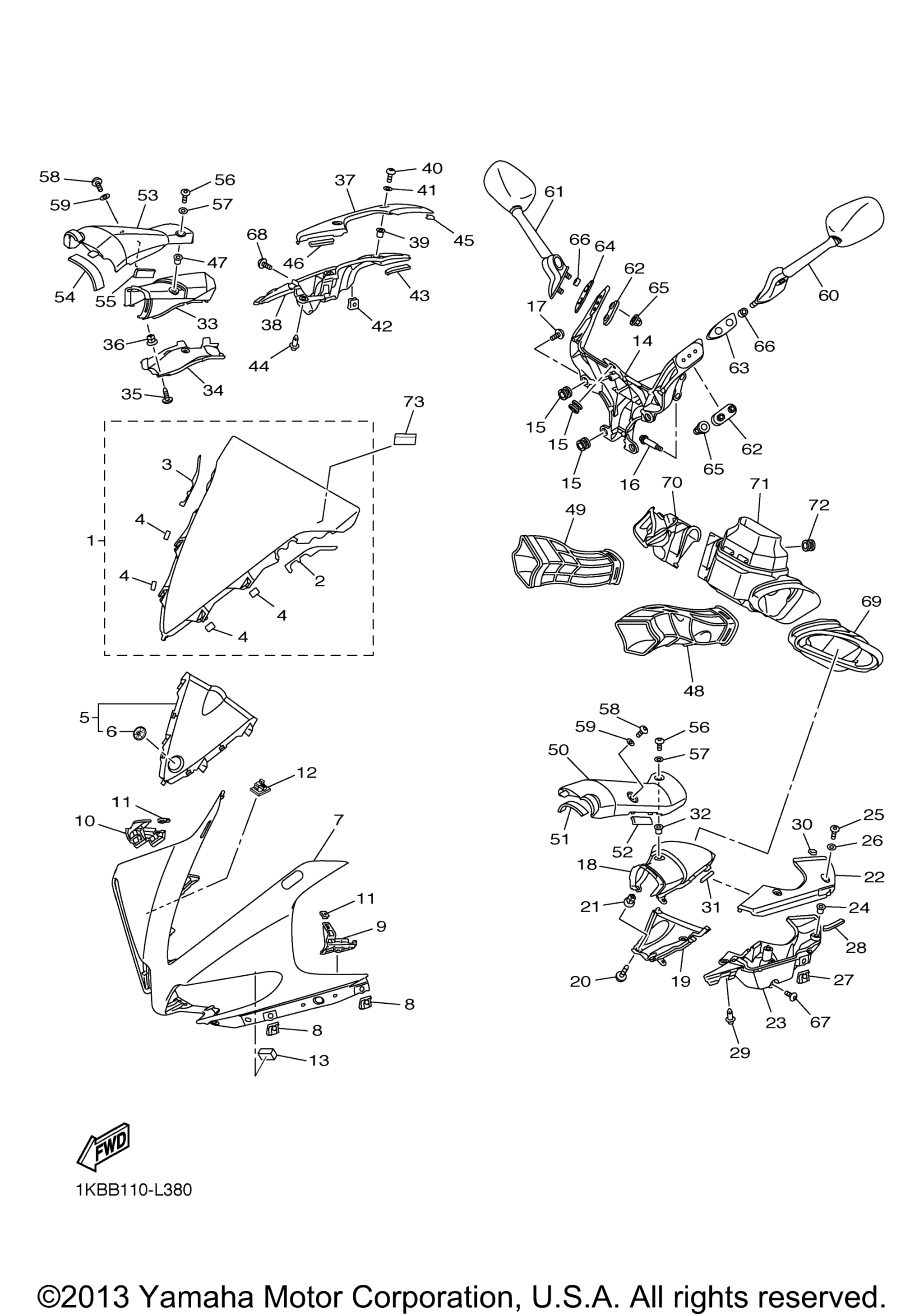

Схема обтекателя 1 для YZF-R1 (YZFR1BL)
Схема
Детали
Номер
Наименование детали
Цена
1
Windscreen Assy art. 14B-28380-40-00
По запросу
2
Прокладка ветрового стекла Yamaha art. 14B-28428-10-00
от 1 544 ₽
3
Прокладка уплотнительная Yamaha art. 14B-28429-10-00
от 1 544 ₽
4
. .Seal 2 art. 4C8-21735-00-00
По запросу
5
Panel Assy art. 1KB-2830P-00-00
По запросу
6
. Tuning Fork Mark art. 4KN-2836B-10-00
По запросу
7
Body, Front Upper 1 UR FOR DPBMC art. 1KB-2835G-00-P2
По запросу
7
Body, Front Upper 1 UR FOR SMX art. 1KB-2835G-00-P3
По запросу
8
Plate, Spring art. 5PW-2177L-01-00
По запросу
9
Stay, Side 1 art. 1KB-2831U-01-00
По запросу
10
Stay, Side 1 art. 1KB-2832U-01-00
По запросу
11
Nut, Spring art. 90183-050A6-00
По запросу
12
Clamp art. 90464-16020-00
По запросу
13
Damper, Plate art. 90520-15010-00
По запросу
14
Stay 1 art. 14B-28356-10-00
По запросу
15
Damper art. 4XV-83513-00-00
По запросу
16
Bolt, Flange art. 90105-08052-00
По запросу
17
Screw, Round Tapping art. 90160-05006-00
По запросу
18
Duct 1 UR FOR DPBMC art. 14B-2838N-00-P6
По запросу
18
Duct 1 UR FOR SMX art. 14B-2838N-00-P0
По запросу
19
Duct 3 art. 14B-2838T-00-00
По запросу
20
Винт Yamaha art. 97707-50012-00
от 168 ₽
21
Втулка резиновая Yamaha art. 90480-08005-00
от 987 ₽
22
Lid 1 UR FOR SMX art. 14B-2839K-00-P0
По запросу
22
Lid 1 UR FOR DPBMC art. 14B-2839K-00-P6
По запросу
23
Box 3 art. 14B-2838V-00-00
По запросу
24
Гайка Yamaha art. 90179-05523-00
от 525 ₽
25
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
26
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
27
Plate, Spring art. 5PW-2177L-01-00
По запросу
28
Seal 4 art. J44-78248-00-00
По запросу
29
Клипса Yamaha art. 90269-07077-00
от 788 ₽
30
Damper, Plate art. 90520-01001-00
По запросу
31
Damper, Plate art. 90520-03005-00
По запросу
32
Гайка Yamaha art. 90179-05523-00
от 525 ₽
33
Duct 2 UR FOR DPBMC art. 14B-2838R-00-P6
По запросу
33
Duct 2 UR FOR SMX art. 14B-2838R-00-P0
По запросу
34
Duct 4 art. 14B-2838U-00-00
По запросу
35
Винт Yamaha art. 97707-50012-00
от 168 ₽
36
Втулка резиновая Yamaha art. 90480-08005-00
от 987 ₽
37
Lid 2 UR FOR SMX art. 14B-2839L-00-P0
По запросу
37
Lid 2 UR FOR DPBMC art. 14B-2839L-00-P6
По запросу
38
Box 4 art. 14B-2838W-00-00
По запросу
39
Гайка Yamaha art. 90179-05523-00
от 525 ₽
40
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
41
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
42
Plate, Spring art. 5PW-2177L-01-00
По запросу
43
Seal 4 art. J44-78248-00-00
По запросу
44
Клипса Yamaha art. 90269-07077-00
от 788 ₽
45
Damper, Plate art. 90520-01001-00
По запросу
46
Damper, Plate art. 90520-03005-00
По запросу
47
Гайка Yamaha art. 90179-05523-00
от 525 ₽
48
Duct 5 art. 14B-2838J-01-00
По запросу
49
Duct 6 art. 14B-2838P-01-00
По запросу
50
Panel, Console 1 UR FOR SMX art. 14B-2837L-00-P0
По запросу
50
Panel, Console 1 UR FOR DPBMC art. 14B-2837L-00-P6
По запросу
51
Damper, 3 art. 4C8-2112D-00-00
По запросу
52
Seal 1 art. 2S3-2111D-00-00
По запросу
53
Panel, Console 2 UR FOR SMX art. 14B-2837M-00-P0
По запросу
53
Panel, Console 2 UR FOR DPBMC art. 14B-2837M-00-P6
По запросу
54
Damper, 3 art. 4C8-2112D-00-00
По запросу
55
Seal 1 art. 2S3-2111D-00-00
По запросу
56
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
57
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
58
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
59
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
60
Rear View Mirror Assy (Left) art. 14B-26280-00-00
По запросу
61
Rear View Mirror Assy (Right) art. 14B-26290-00-00
По запросу
62
.Plate, Mirror Fitting 1 art. 4C8-26298-00-00
По запросу
63
Base, Mirror (Left) art. 14B-2628N-00-00
По запросу
64
Base, Mirror (Right) art. 14B-2628R-00-00
По запросу
65
Nut, Crown art. 90176-06055-00
По запросу
66
Collar art. 90387-064T3-00
По запросу
67
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
68
Bolt, Hex. Socket Button art. 90111-05034-00
По запросу
69
Box, Side 1 art. 14B-2846C-00-00
По запросу
70
Box, Side 2 art. 14B-2846D-01-00
По запросу
71
Box, Front art. 14B-2845D-10-00
По запросу
72
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
73
Label, Notice Windshield 1 art. 4B5-2815K-00-00
По запросу
