модель 2012 года
- Модель YZF R6
- Код модели YZF-R6 (YZFR6BB)

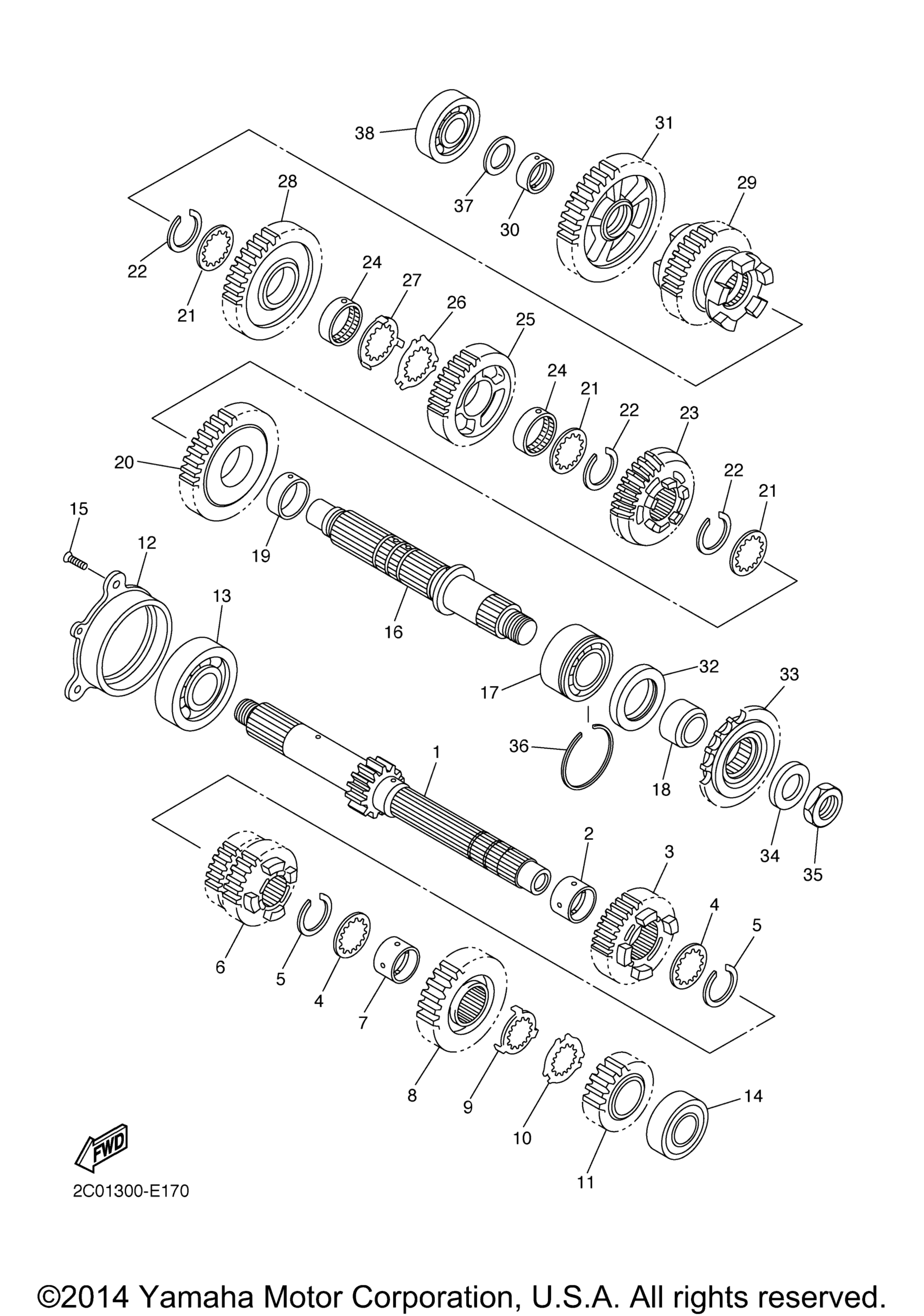

Схема трансмиссии для YZF-R6 (YZFR6BB)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (12T) art. 2C0-17411-00-00
По запросу
2
Втулка Yamaha art. 90387-250R3-00
По запросу
3
Gear, 5Th Pinion (21T) art. 13S-17151-00-00
По запросу
4
Шайба Yamaha art. 90209-21332-00
По запросу
5
Circlip art. 93440-25186-00
По запросу
6
Gear, 3Rd Pinion (18T/18T) art. 13S-17131-00-00
По запросу
7
Collar art. 90387-21003-00
По запросу
8
Gear, 6Th Pinion (20T) art. 13S-17161-10-00
По запросу
9
Washer art. 90209-22352-00
По запросу
10
Washer art. 90209-21351-00
По запросу
11
Gear, 2Nd Pinion (16T) art. 13S-17121-10-00
По запросу
12
Housing, Bearing 1 art. 2C0-15163-00-00
По запросу
13
Подшипник коленвала Yamaha art. 93306-20562-00
По запросу
14
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
15
Screw, Countersunk art. 90151-06023-00
По запросу
16
Axle, Drive art. 13S-17421-00-00
По запросу
17
Bearing art. 93305-20509-00
По запросу
18
Collar art. 90387-25016-00
По запросу
19
Collar art. 90387-28011-00
По запросу
20
Gear, 2Nd Wheel (32T) art. 13S-17221-00-00
По запросу
21
Washer art. 90209-25011-00
По запросу
22
Circlip art. 93440-28184-00
По запросу
23
Gear, 6Th Wheel (23T) art. 2C0-17261-00-00
По запросу
24
Collar art. 90387-25015-00
По запросу
25
Gear, 4Th Wheel (26T) art. 2C0-17241-00-00
По запросу
26
Washer, Claw art. 90214-25004-00
По запросу
27
Washer, Claw art. 90214-25003-00
По запросу
28
Gear, 3Rd Wheel (30T) art. 2C0-17231-00-00
По запросу
29
Gear, 5Th Wheel (27T) art. 13S-17251-00-00
По запросу
30
Collar art. 90387-21004-00
По запросу
31
Gear, 1St Wheel (31T) art. 2C0-17211-00-00
По запросу
32
Oil Seal art. 93102-35017-00
По запросу
33
Sprocket, Drive (16T) art. 2C0-17460-00-00
По запросу
34
Washer, Plate art. 90201-20023-00
По запросу
35
Nut art. 90179-20010-00
По запросу
36
Circlip art. 93440-52014-00
По запросу
37
Шайба Yamaha art. 90201-20278-00
По запросу
38
Подшипник КПП Yamaha art. 93306-20464-00
По запросу
