модель 2012 года
- Модель YZF R6
- Код модели YZF-R6 (YZFR6BCB) CA

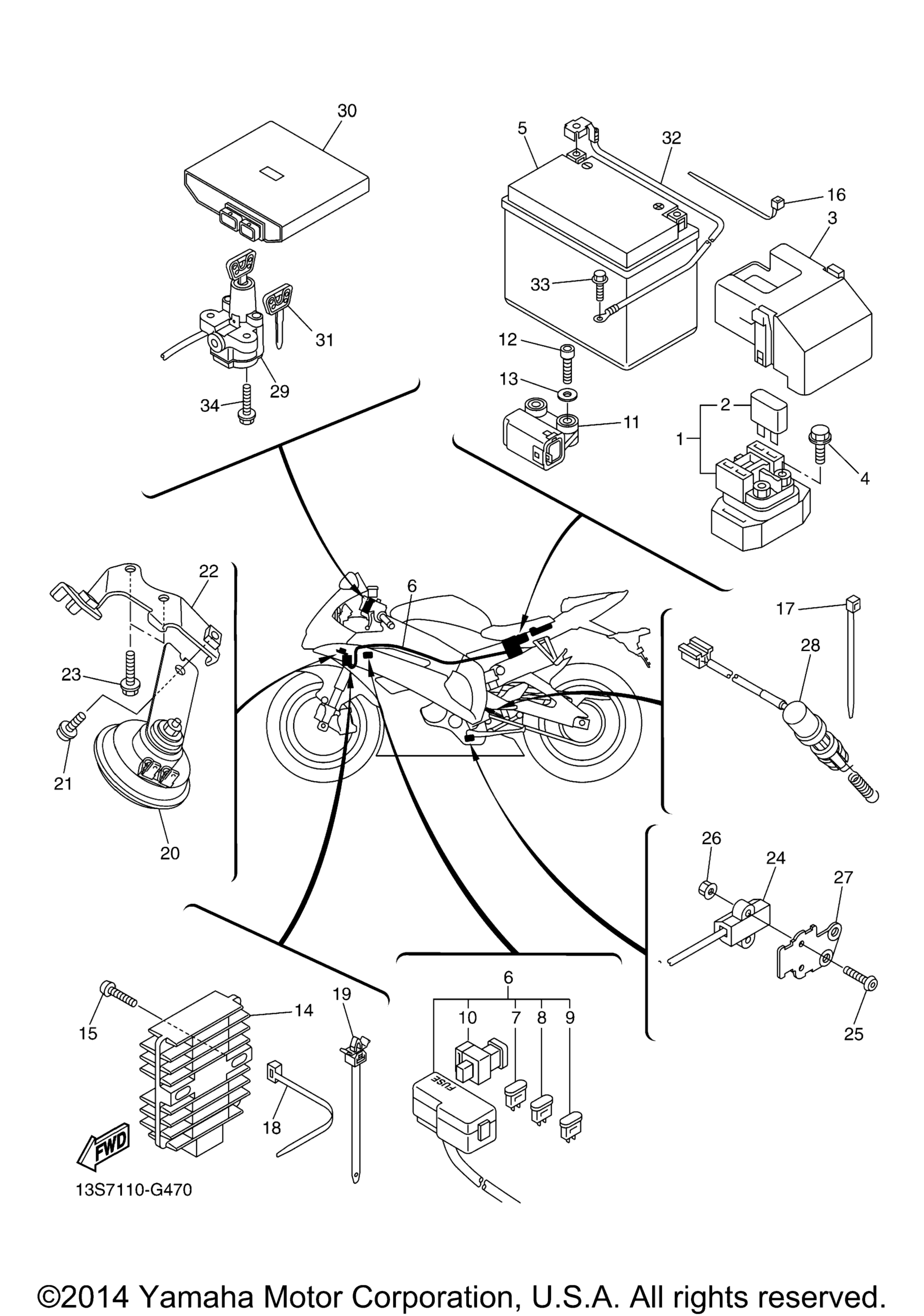

Схема электрооборудования 2 для YZF-R6 (YZFR6BCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Yamaha art. 2C0-81940-00-00
По запросу
2
. Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
3
Cover, Lead Wire art. 5SL-82119-10-00
По запросу
4
Болт Yamaha art. 95022-06008-00
от 168 ₽
5
Battery Assy (Yuasa Ytz10s) art. YTZ-10S00-00-00
По запросу
6
Wire Harness Assy art. 13S-82590-11-00
По запросу
7
Предохранитель 15А art. 67F-82151-50-00
По запросу
8
. Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
9
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
10
. Fuse (50A) art. 5JW-82151-10-00
По запросу
11
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
12
Bolt, Hex.Socket Head art. 91317-04025-00
По запросу
13
Washer, Plate art. 90201-042E0-00
По запросу
14
Реле-регулятор напряжения Yamaha art. 4XY-81960-00-00
По запросу
15
Bolt, Button Head art. 92012-06025-00
По запросу
16
Clamp art. 90465-15011-00
По запросу
17
Clamp art. 1UA-82591-00-00
По запросу
18
Clamp art. 90464-16061-00
По запросу
19
Хомут с фиксатором art. 90464-10112-00
По запросу
20
Horn art. 4TH-83371-00-00
По запросу
21
Болт с фланцем art. 95817-06012-00
По запросу
22
Bracket, Horn art. 13S-23377-00-00
По запросу
23
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
24
Switch, Side Stand art. 13S-82566-70-00
По запросу
25
Bolt, Button Head art. 92012-05025-00
По запросу
26
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
27
Bracket, Sensor 1 art. 2C0-27961-00-00
По запросу
28
Концевой выключатель стоп-сигнала Yamaha art. 13S-82530-02-00
от 4 389 ₽
29
Main Switch Steering Lock art. 2C0-82501-11-00
По запросу
30
Engine Control Unit Assy art. 13S-8591A-H1-00
По запросу
31
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
32
Wire, Minus Lead art. 2C0-82116-00-00
По запросу
33
Bolt art. 91380-06012-00
По запросу
34
Bolt art. 90109-08196-00
По запросу
