модель 2012 года
- Модель YZF R6
- Код модели YZF-R6 (YZFR6BCW) CA

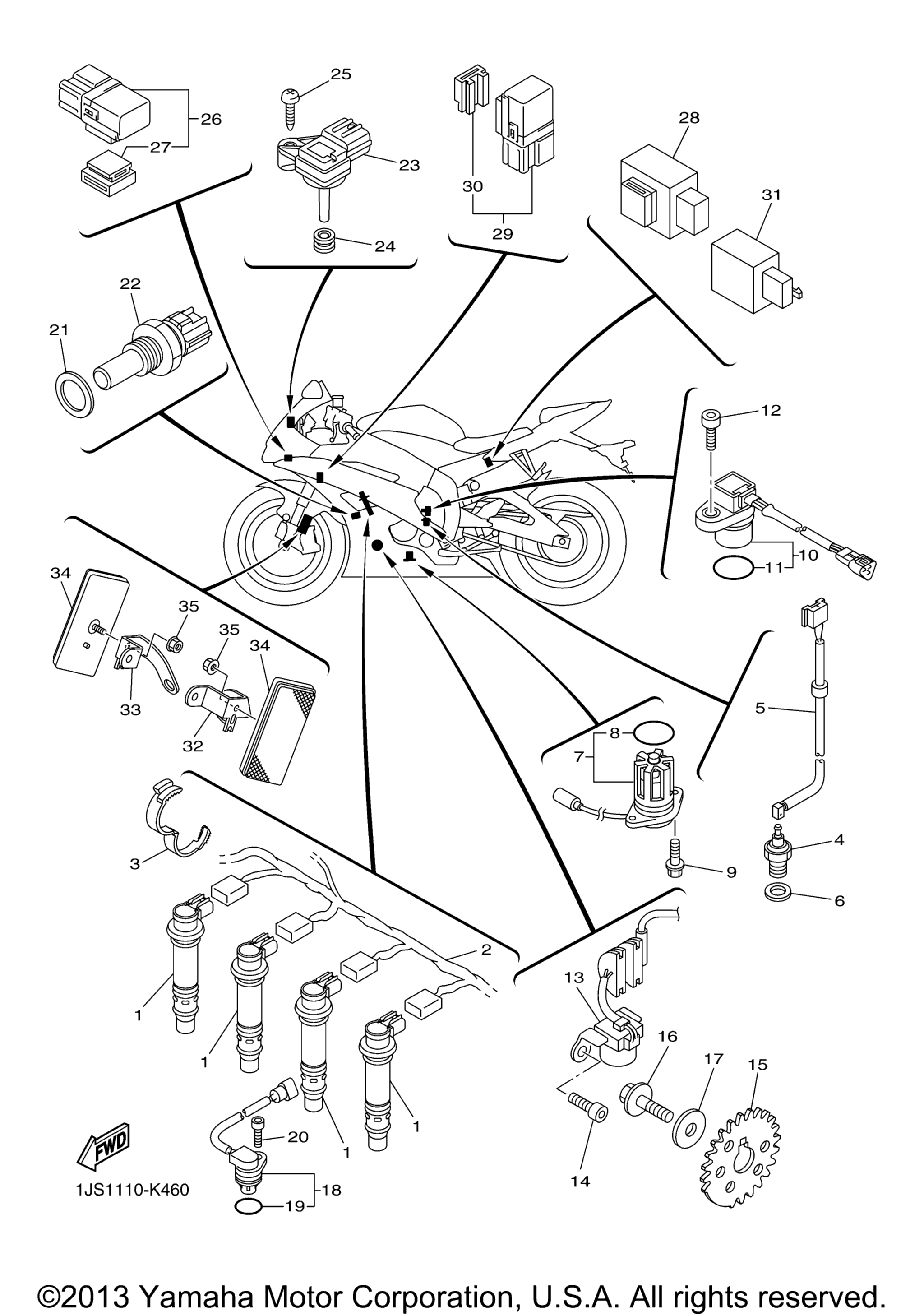

Схема электрооборудования 1 для YZF-R6 (YZFR6BCW) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Yamaha art. 13S-82310-00-00
По запросу
2
Wire, Sub Lead art. 2C0-82309-00-00
По запросу
3
Clamp art. 90464-28003-00
По запросу
4
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
5
Wire, Lead art. 2C0-82541-00-00
По запросу
6
Прокладка art. 90430-10148-00
По запросу
7
Датчик уровня масла Yamaha art. 5VX-85720-01-00
По запросу
8
. .O-Ring art. 5VY-8A8E0-00-00
По запросу
9
Болт Yamaha art. 95022-06016-00
По запросу
10
Датчик скорости Yamaha art. 4WM-83755-03-00
от 13 241 ₽
11
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
12
Болт Yamaha art. 91312-06016-00
от 788 ₽
13
Pick-Up Assy art. 2C0-81670-03-00
По запросу
14
Bolt, Hexagon Socket Head art. 91312-06014-00
По запросу
15
Rotor art. 2C0-81673-01-00
По запросу
16
Bolt, Flange art. 90105-08113-00
По запросу
17
Washer, Plate art. 90201-08054-00
По запросу
18
Датчик положения распредвала Yamaha art. 5VY-85896-02-00
По запросу
19
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
20
Болт Yamaha art. 91314-06020-00
от 263 ₽
21
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
22
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
23
Датчик давления воздуха Yamaha art. 1WS-82380-00-00
По запросу
24
Grommet art. 90480-08006-00
По запросу
25
Screw, Tapping art. 97780-50620-00
По запросу
26
Relay Assy (5Jj-20) art. 5JJ-81950-20-00
По запросу
27
. .Holder, Relay art. 5JJ-81952-00-00
По запросу
28
Relay Assy (5Vk-40) art. 5VK-81950-42-00
По запросу
29
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
30
. .Holder, Relay art. 5EA-81952-00-00
По запросу
31
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
32
Bracket, Reflector 1 art. 13S-85112-00-00
По запросу
33
Bracket, Reflector 2 art. 13S-85122-00-00
По запросу
34
Reflector Assy art. 11H-85110-01-00
По запросу
35
Nut, Flange art. 95702-05500-00
По запросу
