модель 2013 года
- Модель FZ8
- Код модели FZ8 (FZ8ND)

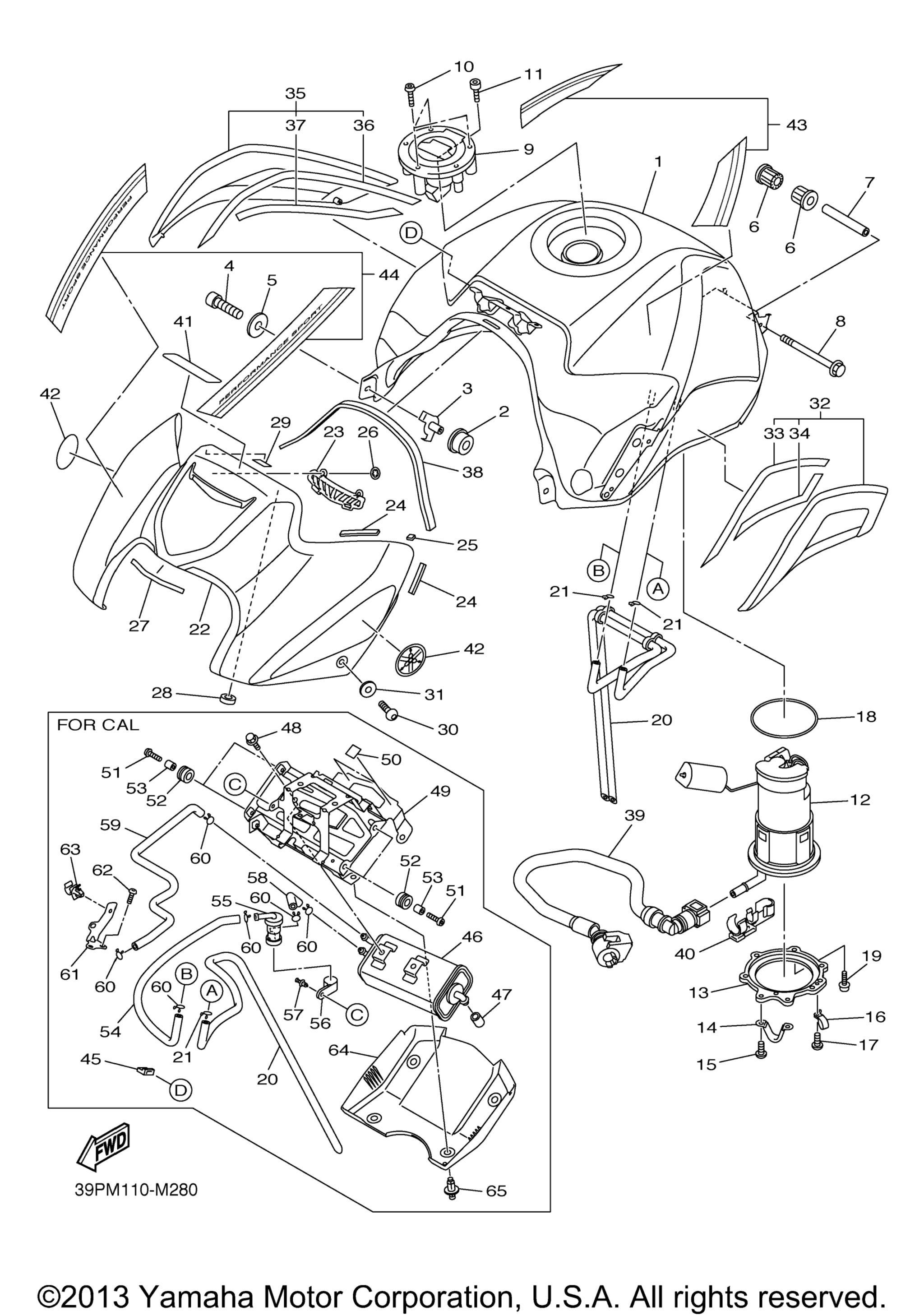

Схема топливного бака для FZ8 (FZ8ND)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp MNM3 art. 39P-24110-01-P4
По запросу
2
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
3
Collar art. 2D1-2412G-00-00
По запросу
4
Болт Yamaha art. 91312-06016-00
от 788 ₽
5
Washer, Plate art. 90201-06086-00
По запросу
6
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
7
Collar art. 90387-06055-00
По запросу
8
Bolt, Flange art. 95022-06090-00
По запросу
9
Cap Assy art. 39P-24602-10-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
11
Болт Yamaha art. 91312-05010-00
от 630 ₽
12
Fuel Pump Comp art. 39P-13907-02-00
По запросу
13
Bracket, Fuel Pump art. 39P-24491-00-00
По запросу
14
.Bracket, Fuel Tank 2 art. 2D1-24192-00-00
По запросу
15
Screw, Bind art. 98902-05008-00
По запросу
16
Clamp art. 90461-10010-00
По запросу
17
Screw, Binding art. 98902-05008-00
По запросу
18
O-Ring art. 19B-24486-01-00
По запросу
19
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
20
Pipe 7 art. 39P-24317-00-00
По запросу
20
Pipe 5 FOR CALIFORNIA art. 39P-24315-00-00
По запросу
21
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
22
Cover, Top MNM3 art. 39P-2171A-10-P5
По запросу
23
Cover, Tank art. 39P-241B1-00-00
По запросу
24
.Damper 3 art. 4XV-2834E-00-00
По запросу
25
Damper, Locating 1 art. 14B-24181-00-00
По запросу
26
Nut, Spring art. 90183-05M02-00
По запросу
27
Seal art. 39P-28307-00-00
По запросу
28
Damper art. 4FM-28372-00-00
По запросу
29
Damper, Rubber 1 art. 4RR-21485-00-00
По запросу
30
Bolt,Hex. Socket Button art. 90111-05019-00
По запросу
31
Washer, Plate art. 90202-05224-00
По запросу
32
Tank Side Cover Assy 1 art. 39P-24106-00-00
По запросу
33
. .Seal 3 art. 39P-241A3-00-00
По запросу
34
. .Seal 5 art. 39P-241A5-00-00
По запросу
35
Tank Side Cover Assy 2 art. 39P-24108-00-00
По запросу
36
. .Seal 4 art. 39P-241A4-00-00
По запросу
37
. .Seal 6 art. 39P-241A6-00-00
По запросу
38
Прокладка амортизирующая Yamaha art. 2D1-2414P-00-00
от 1 029 ₽
39
Pipe, Fuel 1 art. 39P-13971-00-00
По запросу
40
Clamp art. 90464-16005-00
По запросу
41
Label, Caution art. 5GK-2118K-00-00
По запросу
42
Emblem art. 5SL-2413B-00-00
По запросу
43
Graphic Set art. 39P-24240-20-00
По запросу
44
Graphic Set 1 art. 42P-24230-00-00
По запросу
45
Damper, Side Cover FOR CALIFORNIA art. 5PW-2411J-01-00
По запросу
46
Canister Assy FOR CALIFORNIA art. 39P-24170-00-00
По запросу
47
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
48
Bolt, Flange FOR CALIFORNIA art. 95812-06010-00
от 578 ₽
49
Bracket, Canistor FOR CALIFORNIA art. 39P-2419F-00-00
По запросу
50
Damper 2 FOR CALIFORNIA art. 5YU-21639-00-00
По запросу
51
Bolt, Button Head FOR CALIFORNIA art. 92012-06020-00
По запросу
52
Grommet FOR CALIFORNIA art. 90480-14030-00
По запросу
53
Collar FOR CALIFORNIA art. 90387-06026-00
По запросу
54
Pipe 3 FOR CALIFORNIA art. 39P-24313-00-00
По запросу
55
Roll Over Valve Assy FOR CALIFORNIA art. 2C0-24180-00-00
По запросу
56
Зажим Yamaha art. 90464-15014-00
По запросу
57
Rivet FOR CALIFORNIA art. 90269-05005-00
По запросу
58
Pipe 4 FOR CALIFORNIA art. 39P-24314-00-00
По запросу
59
Pipe FOR CALIFORNIA art. 39P-1444J-00-00
По запросу
60
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
61
Stay FOR CALIFORNIA art. 39P-24216-00-00
По запросу
62
Bolt, Button Head FOR CALIFORNIA art. 92012-06016-00
По запросу
63
Clamp FOR CALIFORNIA art. 90464-10M32-00
По запросу
64
Cover FOR CALIFORNIA art. 5D0-2172W-00-00
По запросу
65
Клипса Yamaha art. 90269-07077-00
от 788 ₽
