модель 2013 года
- Модель FZ8
- Код модели FZ8 (FZ8NDC) CA

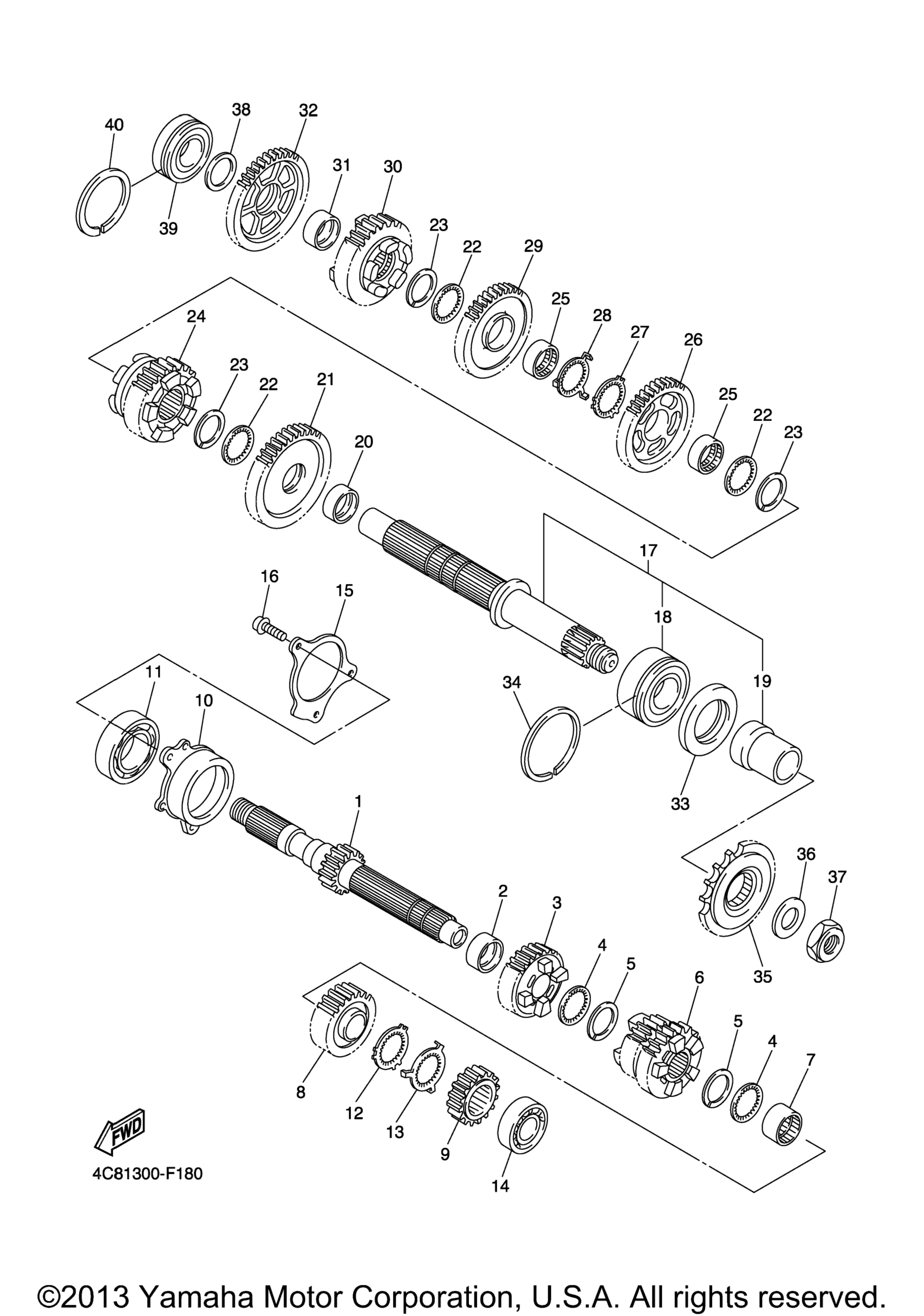

Схема трансмиссии для FZ8 (FZ8NDC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (13T) art. 39P-17411-00-00
По запросу
2
Collar art. 90387-28003-00
По запросу
3
Gear, 5Th Pinion (20T) art. 39P-17151-00-00
По запросу
4
Washer art. 90209-25011-00
По запросу
5
Circlip art. 93440-28184-00
По запросу
6
Gear, 3Rd Pinion (21/23T) art. 39P-17131-00-00
По запросу
7
Collar art. 90387-25007-00
По запросу
8
Gear, 6Th Pinion (24T) art. 39P-17161-00-00
По запросу
9
Gear, 2Nd Pinion (16T) art. 39P-17121-00-00
По запросу
10
Housing, Bearing 1 art. 5VY-15163-00-00
По запросу
11
Bearing art. 93306-20652-00
По запросу
12
Washer, Claw art. 90214-25004-00
По запросу
13
Washer, Claw art. 90214-25003-00
По запросу
14
Bearing art. 93306-27209-00
По запросу
15
Plate art. 5VY-17446-00-00
По запросу
16
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
17
Drive Axle Assy art. 4C8-17402-00-00
По запросу
18
Подшипник Yamaha art. 93305-20605-00
от 16 254 ₽
19
. .Collar, Distance art. 5VY-17442-00-00
По запросу
20
Collar art. 90387-31003-00
По запросу
21
Gear, 2Nd Wheel (33T) art. 39P-17221-00-00
По запросу
22
Washer art. 90209-28008-00
По запросу
23
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
24
Gear, 6Th Wheel (29T) art. 39P-17261-00-00
По запросу
25
Collar art. 90387-28004-00
По запросу
26
Gear, 4Th Wheel (35T) art. 39P-17241-00-00
По запросу
27
Washer, Claw art. 90214-29002-00
По запросу
28
Washer, Claw art. 90214-28002-00
По запросу
29
Gear, 3Rd Wheel (37T) art. 5VY-17231-00-00
По запросу
30
Gear, 5Th Wheel (27T) art. 39P-17251-00-00
По запросу
31
Collar art. 90387-25008-00
По запросу
32
Gear, 1 St Wheel (35T) art. 39P-17211-00-00
По запросу
33
Oil Seal art. 93102-40330-00
По запросу
34
.Circlip art. 93440-62032-00
По запросу
35
Sprocket, Drive (16T) art. 5PS-17460-00-00
По запросу
36
Washer, Plate art. 90201-22015-00
По запросу
37
Гайка Yamaha art. 90179-22018-00
от 2 247 ₽
38
Washer, Plate art. 90201-257H0-00
По запросу
39
Bearing art. 93306-205A2-00
По запросу
40
Circlip art. 93440-52009-00
По запросу
