модель 2013 года
- Модель PW50
- Код модели PW50 (PW50D1)

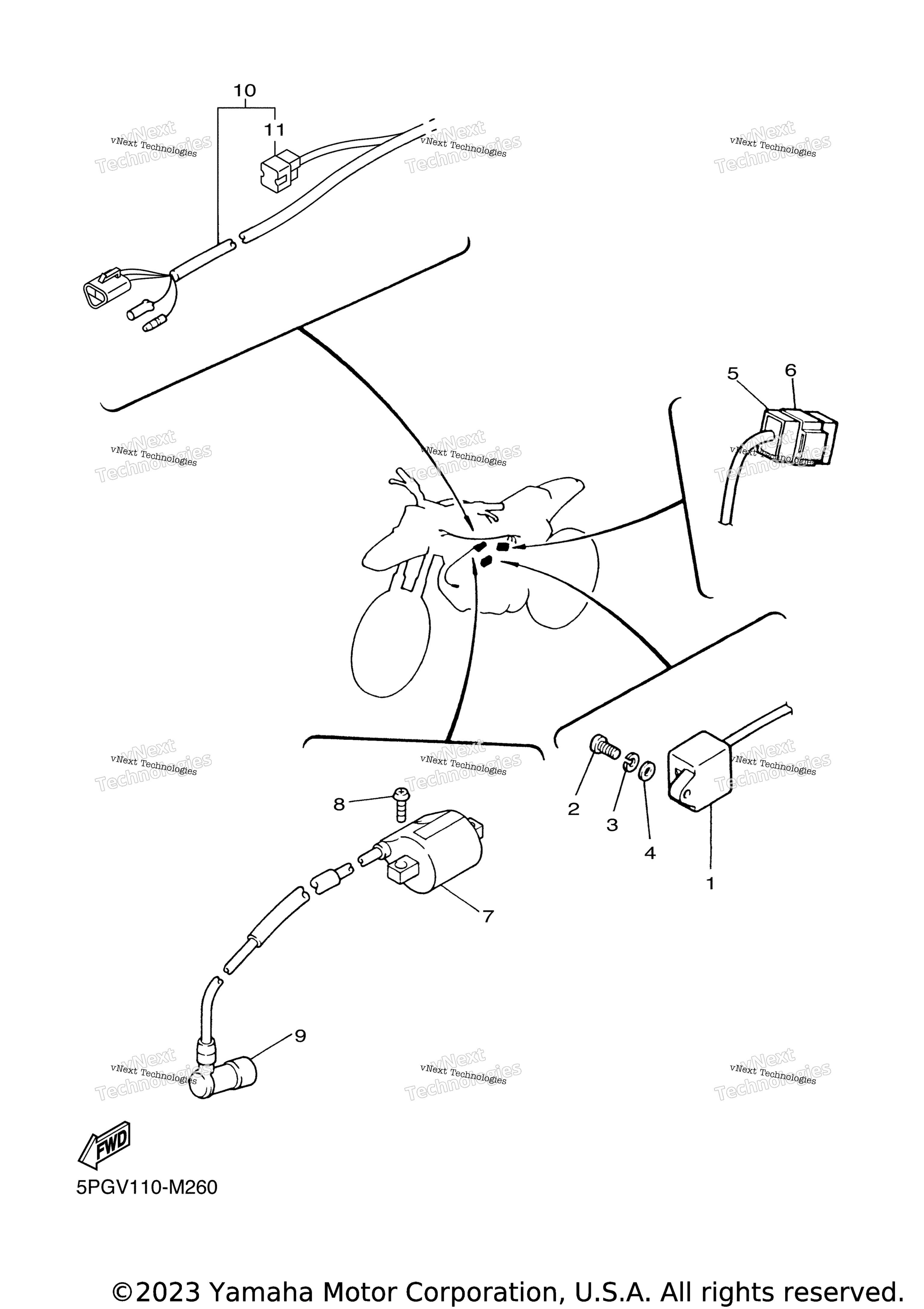

Схема электрооборудования 1 для PW50 (PW50D1)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 3PT-85540-00-00
По запросу
2
Screw, Pan Head art. 98507-06016-00
По запросу
3
Шайба Yamaha art. 92907-06100-00
от 473 ₽
4
Шайба Yamaha art. 92907-06600-00
от 221 ₽
5
Control Unit Assy art. 5PG-85590-02-00
По запросу
6
Band art. 4J2-85546-00-00
По запросу
7
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
8
Болт art. 97017-06016-00
По запросу
9
Plug Cap Assy art. 166-82370-20-00
По запросу
10
Wire Harness Assy art. 5PG-82590-01-00
По запросу
11
Диод электрический art. 3WP-81980-00-00
По запросу
