модель 2013 года
- Модель Raider
- Код модели RAIDER (XV19CDB)

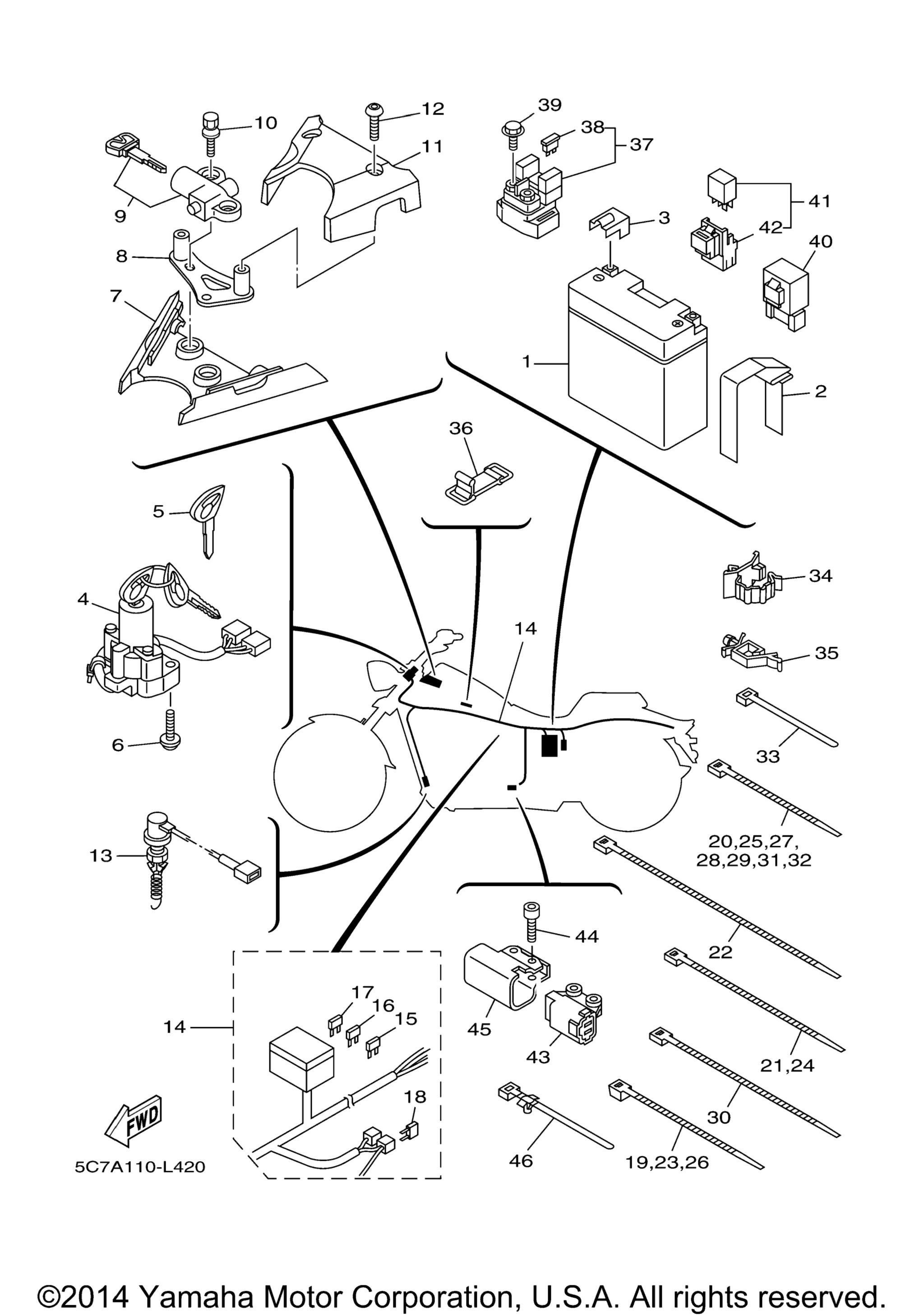

Схема электрооборудования 2 для RAIDER (XV19CDB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery Assy (Gs Gt14b-4) art. GT1-4B400-00-00
По запросу
2
Band, Battery art. 4AS-82131-01-00
По запросу
3
Cover, Lead Wire art. 1D7-82119-00-00
По запросу
4
Main Switch Assy art. 5C7-82510-10-00
По запросу
5
Blank Key AP art. 5PX-82511-09-00
По запросу
6
Bolt,Hex. Socket Button art. 90111-06030-00
По запросу
7
Cover art. 5C7-8252U-00-00
По запросу
8
Bracket art. 5C7-21158-00-00
По запросу
9
Steering Lock Assy art. 5C7-W2348-00-00
По запросу
10
Bolt art. 90109-08196-00
По запросу
11
Cover, Lock art. 5C7-2848Y-00-00
По запросу
12
Bolt, Hex. Socket Button art. 90111-06146-00
По запросу
13
Stop Switch Assy art. 5C7-82530-01-00
По запросу
14
Wire Harness Assy art. 30B-82590-01-00
По запросу
15
Предохранитель 3А art. 67F-82151-30-00
По запросу
16
Предохранитель 15А art. 67F-82151-50-00
По запросу
17
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
18
. .Fuse (50A) art. 5JW-82151-10-00
По запросу
19
Clamp art. 90464-55001-00
По запросу
20
Band art. 1UA-82591-00-00
По запросу
21
Band art. 3MA-82591-00-00
По запросу
22
Clamp art. 90464-50003-00
По запросу
23
Clamp art. 90464-55001-00
По запросу
24
Band art. 3MA-82591-00-00
По запросу
25
Band art. 1UA-82591-00-00
По запросу
26
Clamp art. 90464-55001-00
По запросу
27
Band art. 1UA-82591-00-00
По запросу
28
Band art. 1UA-82591-00-00
По запросу
29
Band art. 1UA-82591-00-00
По запросу
30
Clamp art. 90464-80002-00
По запросу
31
Band art. 1UA-82591-00-00
По запросу
32
Band art. 1UA-82591-00-00
По запросу
33
Clamp art. 90464-16061-00
По запросу
34
Clamp art. 90464-20002-00
По запросу
35
Clamp art. 90464-16021-00
По запросу
36
Band, Battery art. 1KH-82131-00-00
По запросу
37
Реле стартера Yamaha art. 5JW-81940-02-00
По запросу
38
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
39
Болт с фланцем art. 95027-06008-00
По запросу
40
Relay Assy (5Vk-30) art. 5VK-81950-32-00
По запросу
41
Реле Yamaha art. 5EA-81950-20-00
от 7 500 ₽
42
. .Holder, Relay art. 5EA-81952-00-00
По запросу
43
Sensor, Lean Angle art. 5VU-82576-02-00
По запросу
44
Bolt, Hexagon Socket Head art. 91312-04025-00
По запросу
45
Plate art. 5C7-82388-00-00
По запросу
46
Clamp art. 90464-34002-00
По запросу
