модель 2013 года
- Модель Stryker
- Код модели STRYKER (XVS13CDB)

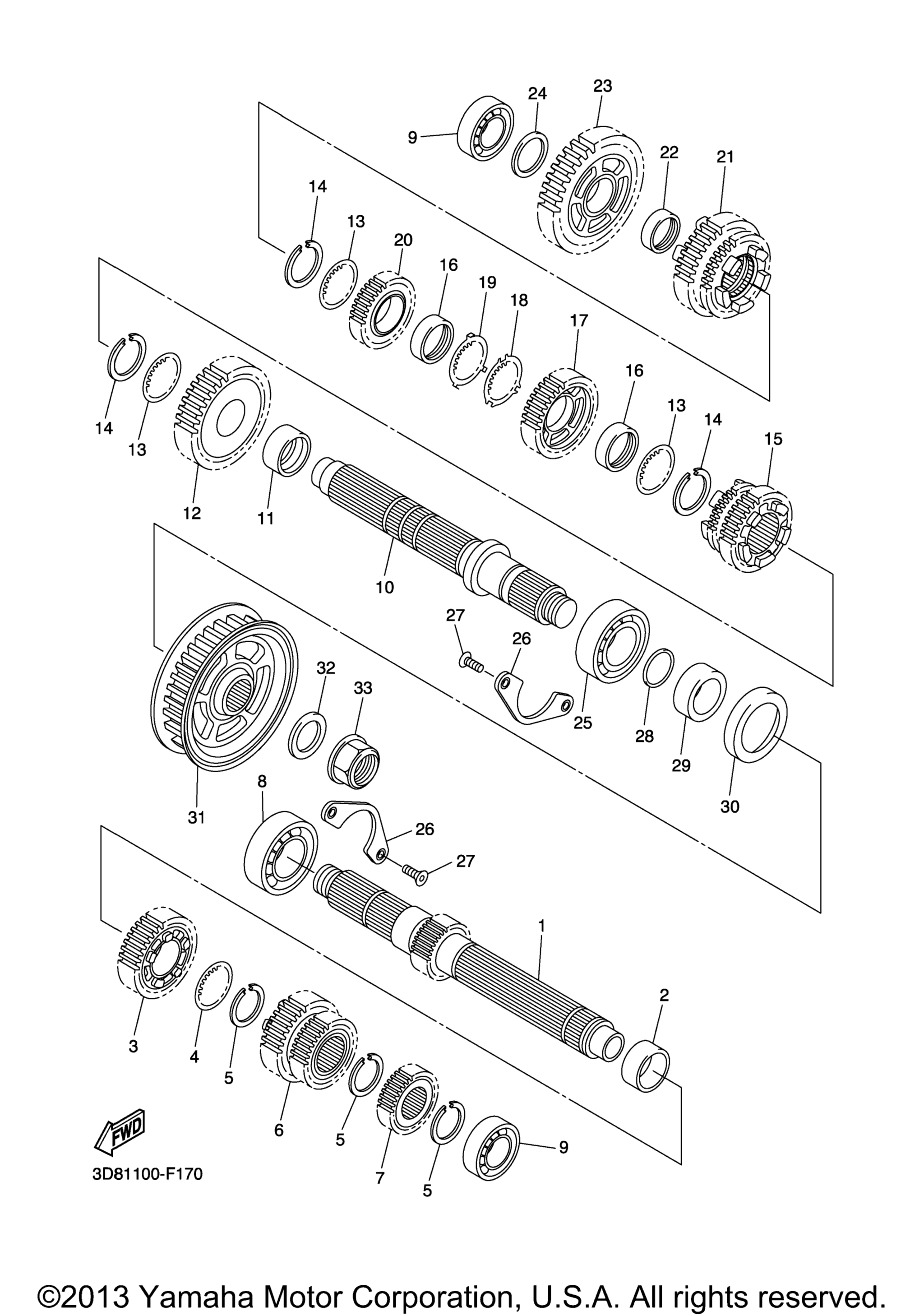

Схема трансмиссии для STRYKER (XVS13CDB)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (13T) art. 3D8-17411-00-00
По запросу
2
Collar art. 90387-28003-00
По запросу
3
Gear, 5Th Pinion (25T) art. 3D8-17151-00-00
По запросу
4
Washer art. 90209-25011-00
По запросу
5
Circlip art. 93440-28184-00
По запросу
6
Gear, 3Rd Pinion (21/26T) art. 27D-17131-00-00
По запросу
7
Gear, 2Nd Pinion (18T) art. 3D8-17121-00-00
По запросу
8
Bearing art. 93306-37817-00
По запросу
9
Bearing art. 93306-37215-00
По запросу
10
Axle, Drive art. 3D8-17421-00-00
По запросу
11
Collar art. 90387-31003-00
По запросу
12
Gear, 2Nd Wheel (32T) art. 3D8-17221-00-00
По запросу
13
Washer art. 90209-28008-00
По запросу
14
Кольцо стопорное Yamaha art. 93440-31187-00
от 788 ₽
15
Clutch, Dog art. 3D8-17285-00-00
По запросу
16
Collar art. 90387-28004-00
По запросу
17
Gear, 3Rd Wheel (29T) art. 3D8-17231-00-00
По запросу
18
Washer, Claw art. 90214-29002-00
По запросу
19
Washer, Claw art. 90214-28002-00
По запросу
20
Gear, 4Th Wheel (29T) art. 3D8-17241-00-00
По запросу
21
Gear, 5Th Wheel (24T) art. 3D8-17251-00-00
По запросу
22
Collar art. 90387-25008-00
По запросу
23
Gear, 1St Wheel (36T) art. 3D8-17211-00-00
По запросу
24
Washer, Plate art. 90201-224L4-00
По запросу
25
Bearing art. 93306-30610-00
По запросу
26
Plate, Bearing Cover art. 3D8-15381-00-00
По запросу
27
Screw, Countersunk art. 90151-06023-00
По запросу
28
O-Ring art. 93210-27672-00
По запросу
29
Collar art. 90387-30010-00
По запросу
30
Oil Seal art. 93102-45012-00
По запросу
31
Pulley, Belt art. 27D-17651-00-00
По запросу
32
.Washer, Conical Spring art. 90208-22004-00
По запросу
33
Nut art. 90179-22016-00
По запросу
