модель 2013 года
- Модель Stryker
- Код модели STRYKER (XVS13CDCR) CA

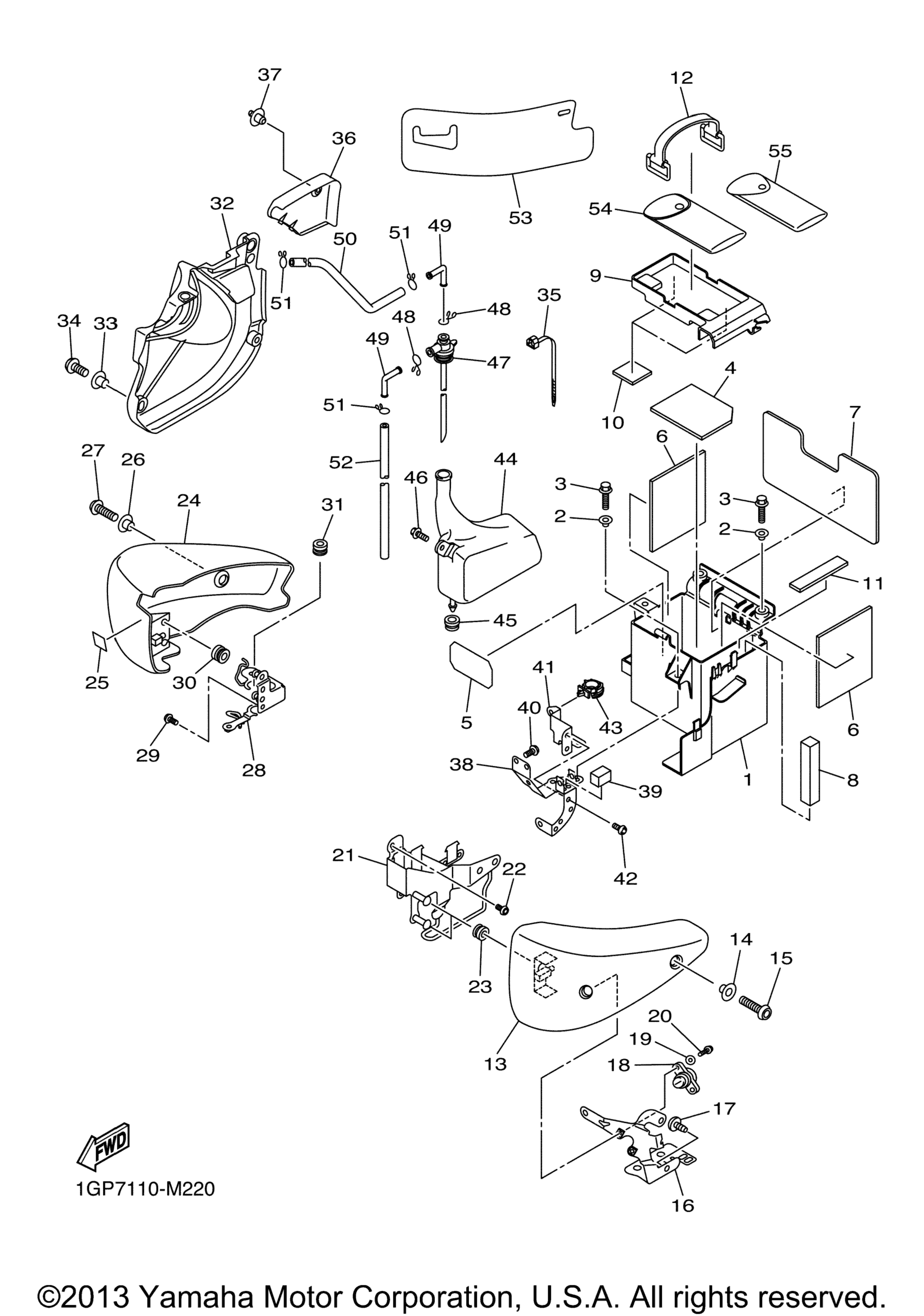

Схема боковой крышки для STRYKER (XVS13CDCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Battery art. 3D8-2177G-02-00
По запросу
2
Collar art. 90387-06267-00
По запросу
3
Болт Yamaha art. 95022-06020-00
По запросу
4
Seat, Battery art. 51Y-82122-00-00
По запросу
5
Protector art. 5PX-21652-00-00
По запросу
6
Damper art. 3D8-2174Y-00-00
По запросу
7
Damper art. 3D8-2174X-00-00
По запросу
8
Damper, Locating 2 art. 3D8-21779-00-00
По запросу
9
Box, Tool art. 3D8-28173-10-00
По запросу
10
Damper, Locating 5 art. 2GH-24185-00-00
По запросу
11
Прокладка амортизирующая Yamaha art. 1AE-2834E-00-00
от 788 ₽
12
Band, Battery art. 22F-82131-00-00
По запросу
13
Cover, Side 1 UR FOR DRMK art. 3D8-21711-00-P2
По запросу
13
Cover, Side 1 UR FOR SMX art. 3D8-21711-00-P0
По запросу
14
Collar art. 90387-06173-00
По запросу
15
Screw art. 90149-06023-00
По запросу
16
Bracket 1 art. 3D8-2175T-00-00
По запросу
17
Винт Yamaha art. 97707-50012-00
от 168 ₽
18
Rotor Set art. 5PX-W2470-00-00
По запросу
19
Washer, Plate art. 90201-06034-00
По запросу
20
Болт Yamaha art. 95024-06016-00
По запросу
21
Bracket 3 art. 3D8-2172M-10-00
По запросу
22
Болт Yamaha art. 92012-06012-00
По запросу
23
Grommet art. 90480-12550-00
По запросу
24
Cover, Side 2 UR FOR DRMK art. 3D8-21721-00-P2
По запросу
24
Cover, Side 2 UR FOR SMX art. 3D8-21721-00-P0
По запросу
25
Protector art. 3MA-27491-00-00
По запросу
26
Collar art. 90387-06173-00
По запросу
27
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
28
Bracket 4 art. 27D-2172N-00-00
По запросу
29
Болт Yamaha art. 92012-06012-00
По запросу
30
Grommet art. 90480-12550-00
По запросу
31
Grommet art. 90480-18495-00
По запросу
32
Cover, Side 4 art. 3D8-21741-10-00
По запросу
33
Collar art. 90387-06184-00
По запросу
34
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
35
Зажим art. 90464-15195-00
По запросу
36
Plate art. 3D8-2176E-10-00
По запросу
37
Клипса Yamaha art. 90269-07077-00
от 788 ₽
38
Bracket 1 art. 3D8-2172K-01-00
По запросу
39
Damper, Locating 1 art. 3D8-21778-00-00
По запросу
40
Болт Yamaha art. 92012-06012-00
По запросу
41
Bracket 2 art. 3D8-2172L-00-00
По запросу
42
Болт Yamaha art. 92012-06012-00
По запросу
43
Clamp art. 90464-17008-00
По запросу
44
Tank, Recovery art. 3D8-21871-00-00
По запросу
45
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
46
Болт Yamaha art. 90119-06137-00
По запросу
47
Cap art. 3D8-21875-00-00
По запросу
48
Clip art. 90467-11M08-00
По запросу
49
Elbow art. 26H-21828-00-00
По запросу
50
Pipe, Breather art. 27D-21826-00-00
По запросу
51
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
52
Hose (L250) art. 90445-092K1-00
По запросу
53
Cover art. 27D-24796-00-00
По запросу
54
Tool Kit art. 27D-28100-00-00
По запросу
55
Tool Kit, 2 art. 3D8-28110-01-00
По запросу
