модель 2013 года
- Модель Super Tenere
- Код модели SUPER TENERE (XTZ12DG)

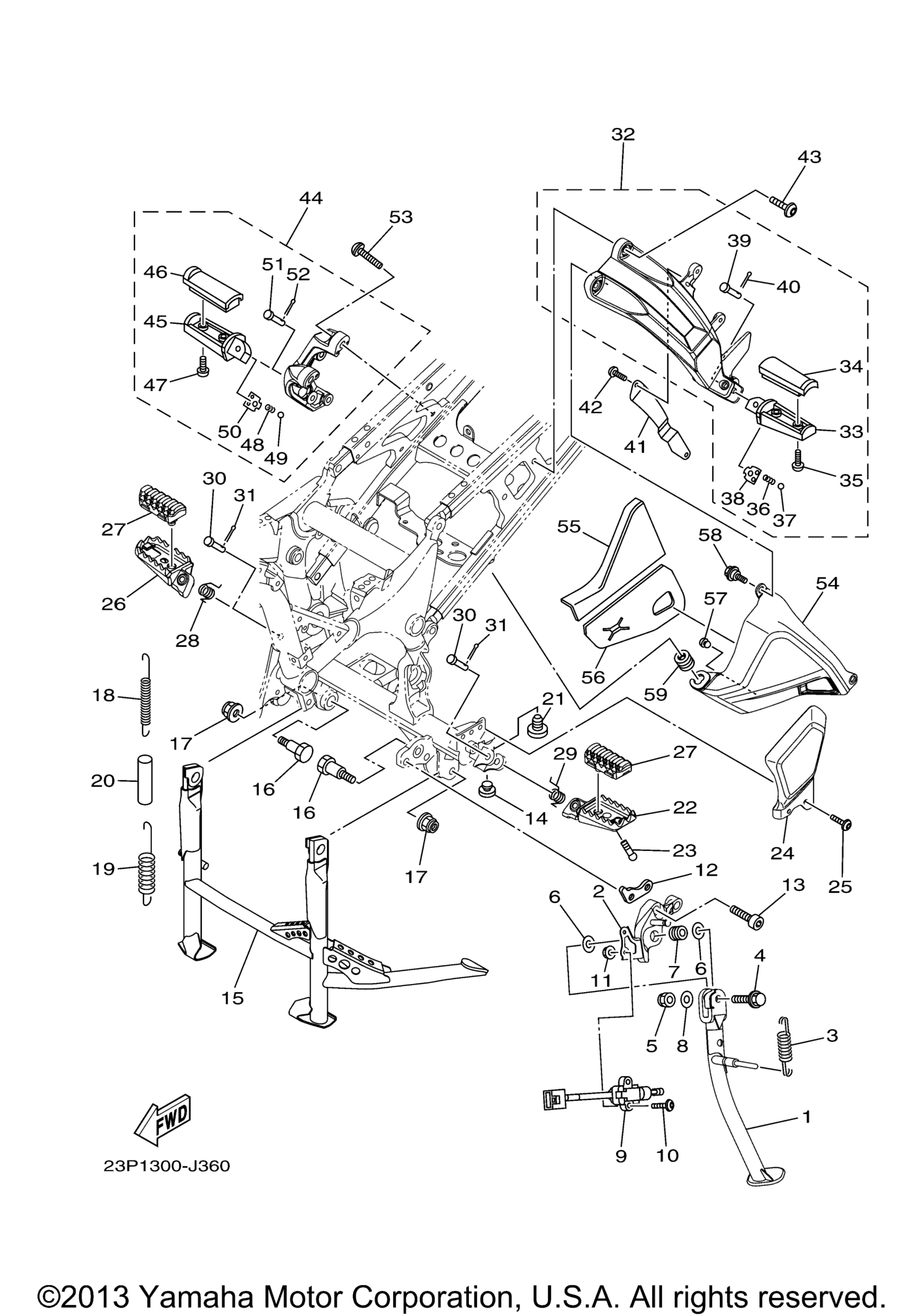

Схема подножки и подставки для SUPER TENERE (XTZ12DG)
Схема
Детали
Номер
Наименование детали
Цена
1
Stand, Side art. 23P-27311-01-00
По запросу
2
Bracket, Side Stand art. 23P-27321-00-00
По запросу
3
Spring, Side Stand art. 23P-27316-00-00
По запросу
4
Bolt, Flange art. 90105-10280-00
По запросу
5
Nut, Self-Locking art. 90185-10012-00
от 725 ₽
6
Washer, Plate art. 90201-10051-00
По запросу
7
Collar art. 90387-10020-00
По запросу
8
Шайба, пластина art. 90201-101J1-00
По запросу
9
Switch, Side Stand art. 23P-82566-60-00
По запросу
10
..Bolt, Button Head art. 92017-05020-00
По запросу
11
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
12
Washer art. 23P-27322-00-00
По запросу
13
Bolt, Hexagon Socket Head art. 91317-10030-00
По запросу
14
Stopper, Main Stand art. 128-27114-00-00
По запросу
15
Stand, Main art. 23P-27111-01-00
По запросу
16
Bolt art. 90109-10057-00
По запросу
17
Гайка Yamaha art. 95607-10200-00
от 420 ₽
18
Spring, Main Stand art. 23P-27116-00-00
По запросу
19
Spring, Main Stand art. 23P-27116-10-00
По запросу
20
Hose art. 90445-19003-00
По запросу
21
Stopper, Main Stand art. 23P-27114-00-00
По запросу
22
Footrest art. 23P-27451-00-00
По запросу
23
Bolt art. 90109-08177-00
По запросу
24
Plate 1 art. 23P-27445-10-00
По запросу
25
Болт Yamaha art. 92012-06012-00
По запросу
26
Footrest art. 23P-27461-00-00
По запросу
27
Cover, Footrest art. 23P-27413-00-00
По запросу
28
Spring, Torsion art. 90508-20051-00
По запросу
29
Spring, Torsion art. 90508-20041-00
По запросу
30
Pin art. 91702-08040-00
По запросу
31
Шплинт Yamaha art. 91490-25020-00
По запросу
32
Rear Footrest Assy 1 UR FOR MNM3 art. 23P-27430-10-00
По запросу
32
Rear Footrest Assy 1 UR FOR BWC1 art. 23P-27430-00-00
По запросу
33
. .Footrest, Rear 1 art. 5RT-27431-00-00
По запросу
34
. .Cover, Footrest art. 4D9-27413-00-00
По запросу
35
. Screw, Pan Head art. 98507-05014-00
По запросу
36
Пружина Yamaha art. 90501-12743-00
По запросу
37
. Ball art. 93501-04011-00
По запросу
38
. Washer, Special art. 5VX-27437-00-00
По запросу
39
. Pin, Clevis art. 91702-08040-00
По запросу
40
Шплинт Yamaha art. 91490-25020-00
По запросу
41
Bracket, Footrest 1 art. 23P-27412-00-00
По запросу
42
Bolt, Button Head art. 92012-05008-00
По запросу
43
Bolt art. 90109-085G6-00
По запросу
44
Rear Footrest Assy 2 UR FOR MNM3 art. 23P-27440-10-00
По запросу
44
Rear Footrest Assy 2 UR FOR BWC1 art. 23P-27440-00-00
По запросу
45
. .Footrest, Rear 2 art. 5RT-27441-00-00
По запросу
46
. .Cover, Footrest art. 4D9-27413-00-00
По запросу
47
. Screw, Pan Head art. 98507-05014-00
По запросу
48
Пружина Yamaha art. 90501-12743-00
По запросу
49
. Ball art. 93501-04011-00
По запросу
50
. Washer, Special art. 5VX-27437-00-00
По запросу
51
. Pin, Clevis art. 91702-08040-00
По запросу
52
Шплинт Yamaha art. 91490-25020-00
По запросу
53
Bolt art. 90109-085G6-00
По запросу
54
Protector art. 23P-27491-00-00
По запросу
55
Seat 3 art. 23P-2749A-00-00
По запросу
56
Seat 4 art. 23P-2749B-00-00
По запросу
57
Damper art. 1J7-21717-00-00
По запросу
58
Болт Yamaha art. 90109-06264-00
По запросу
59
Grommet art. 90480-12325-00
По запросу
