модель 2013 года
- Модель TT-R125
- Код модели TTR125LE (TTR125LED)

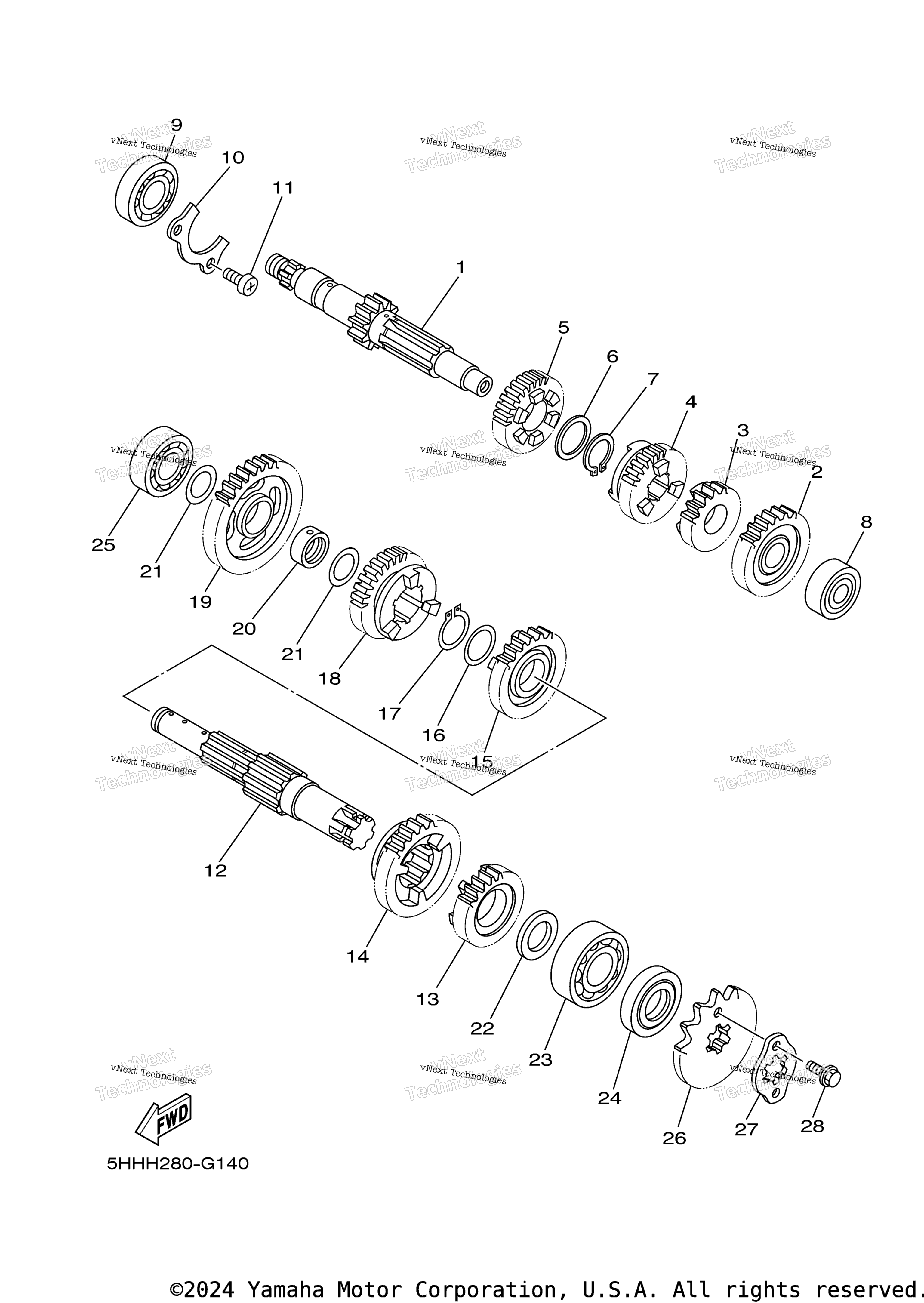

Схема трансмиссии для TTR125LE (TTR125LED)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main art. 5HH-E7411-10-00
По запросу
2
Gear, 5Th Pinion (24T) art. 5HH-E7151-20-00
По запросу
3
Gear, 2Nd Pinion (18T) art. 5HH-E7121-00-00
По запросу
4
Gear, 3Rd Pinion (19T) art. 5AP-E7131-00-00
По запросу
5
Gear, 4Th Pinion (22T) art. 5HH-E7141-20-00
По запросу
6
Washer, Plate (T=1.0) art. 90201-20266-00
По запросу
7
Стопрная шайба Yamaha art. 93410-20038-00
По запросу
8
Bearing art. 93306-201X3-00
По запросу
9
Bearing art. 93306-203YG-00
По запросу
10
Plate, Cover art. 5HH-E7471-00-00
По запросу
11
Screw, Pan Head art. 9851M-06014-00
По запросу
12
Drive Axle Assy AP 5LX-E7402-00-00 art. 5HH-E7402-30-00
По запросу
13
Gear, 5Th Wheel (21T) art. 5HH-E7251-10-00
По запросу
14
Gear, 2Nd Wheel (32T) art. 5RM-17221-00-00
По запросу
15
Gear, 3Rd Wheel (25T) art. 5LX-E7231-10-00
По запросу
16
Washer, Claw art. 90214-19002-00
По запросу
17
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
18
Gear, 4Th Whell (23T) art. 5HH-17241-00-00
По запросу
19
Gear, 1St Wheel (37T) art. 5HH-17211-00-00
По запросу
20
Collar 1 art. 5YY-E7258-00-00
По запросу
21
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
22
Washer, Plate art. 90201-20272-00
По запросу
23
Bearing art. 93306-204X8-00
По запросу
24
Oil Seal art. 93102-20143-00
По запросу
25
Подшипник Yamaha art. 93306-20332-00
По запросу
26
Sprocket, Drive (13T) art. 93822-13213-00
По запросу
27
Holder, Sprocket art. 1B2-E7456-00-00
По запросу
28
Bolt art. 9131M-05010-00
По запросу
