модель 2013 года
- Модель V-max
- Код модели VMAX (VMX17D)

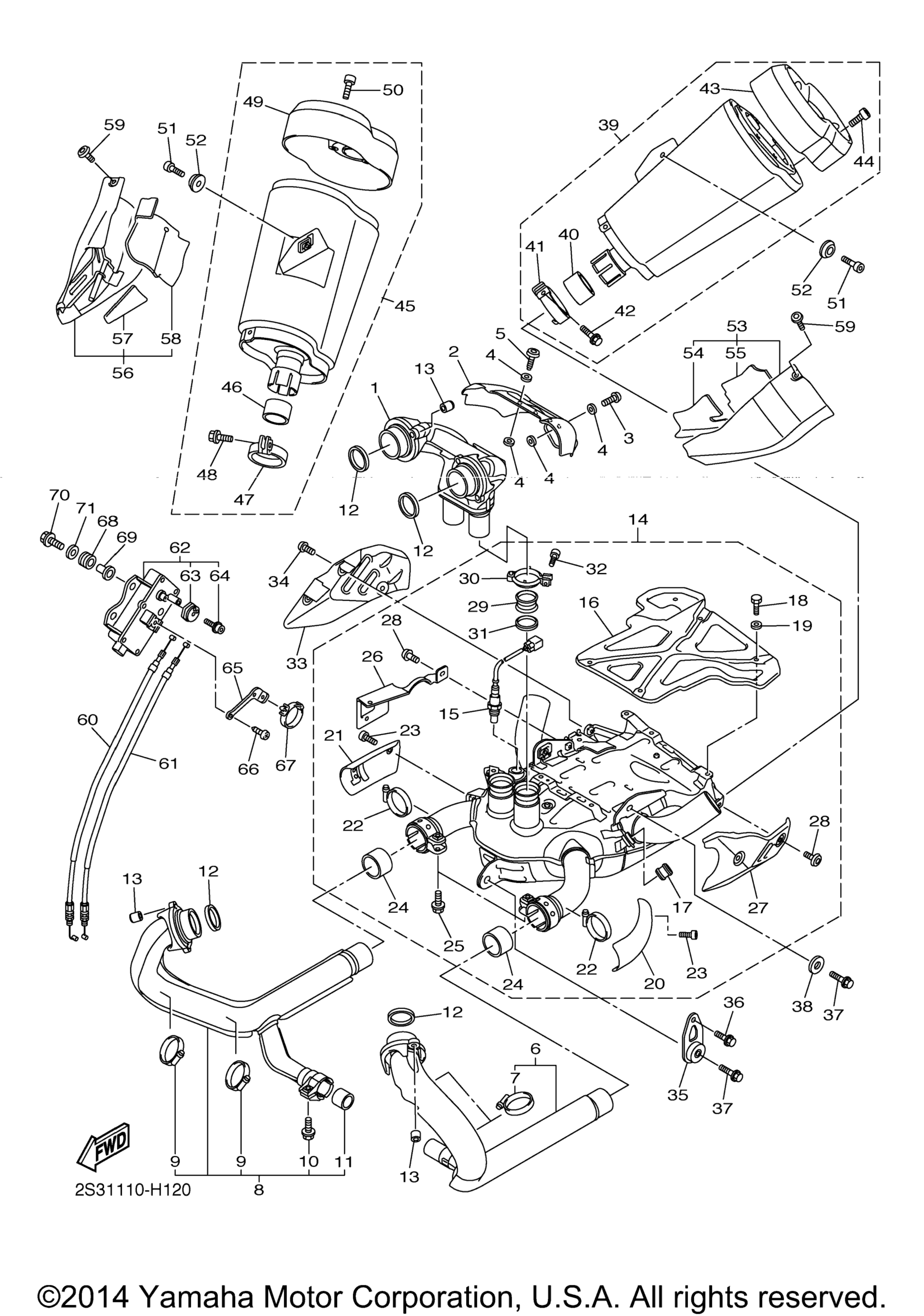

Схема выхлопной системы для VMAX (VMX17D)
Схема
Детали
Номер
Наименование детали
Цена
1
Exhaust Pipe Comp art. 2S3-14602-01-00
По запросу
2
Cover, Exhaust art. 2S3-14624-00-00
По запросу
3
Bolt, Button Head art. 92014-06012-00
По запросу
4
Шайба Yamaha art. 90201-05015-00
По запросу
5
Bolt, Hex. Socket Button art. 90111-06128-00
По запросу
6
Exhaust Pipe Assy 2 art. 2S3-14620-01-00
По запросу
7
Хомут Yamaha art. 90450-45001-00
от 1 292 ₽
8
Exhaust Pipe Assy 4 art. 2S3-14650-01-00
По запросу
9
Хомут Yamaha art. 90450-45001-00
от 1 292 ₽
10
. Bolt, Flange (Small Head) art. 95024-08020-00
По запросу
11
. .Gasket, Muffler art. 2S3-14714-00-00
По запросу
12
Прокладка выхлопной трубы Yamaha art. 2S3-14613-01-00
от 1 187 ₽
13
Nut art. 90179-08442-00
По запросу
14
Muffler Comp art. 2S3-14701-00-00
По запросу
15
. .Sensor, Oxygen art. 2S3-8592A-00-00
По запросу
16
. .Cover, 1 art. 2S3-1479H-00-00
По запросу
17
. .Damper, Muffler art. 2S3-14737-00-00
По запросу
18
. Bolt art. 97013-06012-00
По запросу
19
Шайба Yamaha art. 92990-06600-00
от 420 ₽
20
. .Cover 2 art. 2S3-1479J-00-00
По запросу
21
. .Cover, 3 art. 2S3-1479K-00-00
По запросу
22
Хомут Yamaha art. 90450-45001-00
от 1 292 ₽
23
. Bolt, Hexagon Socket Head art. 91314-06010-00
По запросу
24
. .Gasket, Silencer art. 5YU-14755-10-00
По запросу
25
. . Bolt, Flange Small Head) art. 95024-08040-00
По запросу
26
. .Cover 4 art. 2S3-1479L-00-00
По запросу
27
. .Protector, Muffler 1 art. 2S3-14718-00-00
По запросу
28
. Bolt, Hex. Socket Button art. 90111-06101-00
По запросу
29
. .Ring, Stopper art. 2S3-14618-00-00
По запросу
30
. .Band, Muffler art. 2S3-14725-00-00
По запросу
31
. .Gasket, Exhaust Pipe art. 2S3-14623-00-00
По запросу
32
. .Bolt, Hexagon Socket Head art. 90110-06344-00
По запросу
33
Protector, Exhaust art. 2S3-14826-00-00
По запросу
34
Bolt, Hex. Socket Button art. 90111-06101-00
По запросу
35
Stay, Muffler 3 art. 2S3-2144F-00-00
По запросу
36
Bolt, Flange (Small Head) art. 95024-08020-00
По запросу
37
. .Bolt, Flange (Small Head) art. 95024-08035-00
По запросу
38
Washer, Plate art. 90201-087G2-00
По запросу
39
Muffler Assy 1 art. 2S3-14710-00-00
По запросу
40
. Gasket, Muffler art. 5VY-14714-00-00
По запросу
41
. .Band, Muffler art. 3D8-14715-00-00
По запросу
42
. . .Bolt, Flange (Small Head) art. 95024-08035-00
По запросу
43
. .Cap, Silencer art. 2S3-14787-01-00
По запросу
44
Болт Yamaha art. 91314-06020-00
от 263 ₽
45
Muffler Assy 2 art. 2S3-14720-00-00
По запросу
46
. Gasket, Muffler art. 5VY-14714-00-00
По запросу
47
. .Band, Muffler art. 5VY-14715-00-00
По запросу
48
. . .Bolt, Flange (Small Head) art. 95024-08035-00
По запросу
49
. .Cap, Silencer art. 2S3-14787-01-00
По запросу
50
Болт Yamaha art. 91314-06020-00
от 263 ₽
51
Bolt, Hexagon Socket Head art. 91314-08040-00
По запросу
52
Washer, Footrest art. 2S3-27417-00-00
По запросу
53
Body, 3-1 art. 2S3-1473A-00-00
По запросу
54
. .Seat art. 2S3-1475P-00-00
По запросу
55
. .Seat art. 2S3-1476P-00-00
По запросу
56
Body, 4-1 art. 2S3-1474A-00-00
По запросу
57
. .Seat art. 2S3-1477P-00-00
По запросу
58
. .Seat art. 2S3-1478P-00-00
По запросу
59
Bolt, Button Head art. 92014-06010-00
По запросу
60
Cable, Pulley 1 art. 2S3-1133E-00-00
По запросу
61
Cable, Pulley 2 art. 2S3-1133F-00-00
По запросу
62
Servo Motor Assy art. 2C0-85820-00-00
По запросу
63
. .Pulley, Drive art. 2C0-85821-00-00
По запросу
64
. Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
65
Clamp, Wire art. 2S3-21637-00-00
По запросу
66
.Screw, Tapping art. 97780-50514-00
По запросу
67
Зажим-клипса Yamaha art. 90464-07209-00
от 368 ₽
68
.Grommet art. 90480-14005-00
По запросу
69
Collar art. 90387-06158-00
По запросу
70
Bolt, Flange art. 95022-06025-00
По запросу
71
Washer, Plate art. 90201-06M31-00
По запросу
