модель 2013 года
- Модель V-max
- Код модели VMAX (VMX17DC) CA

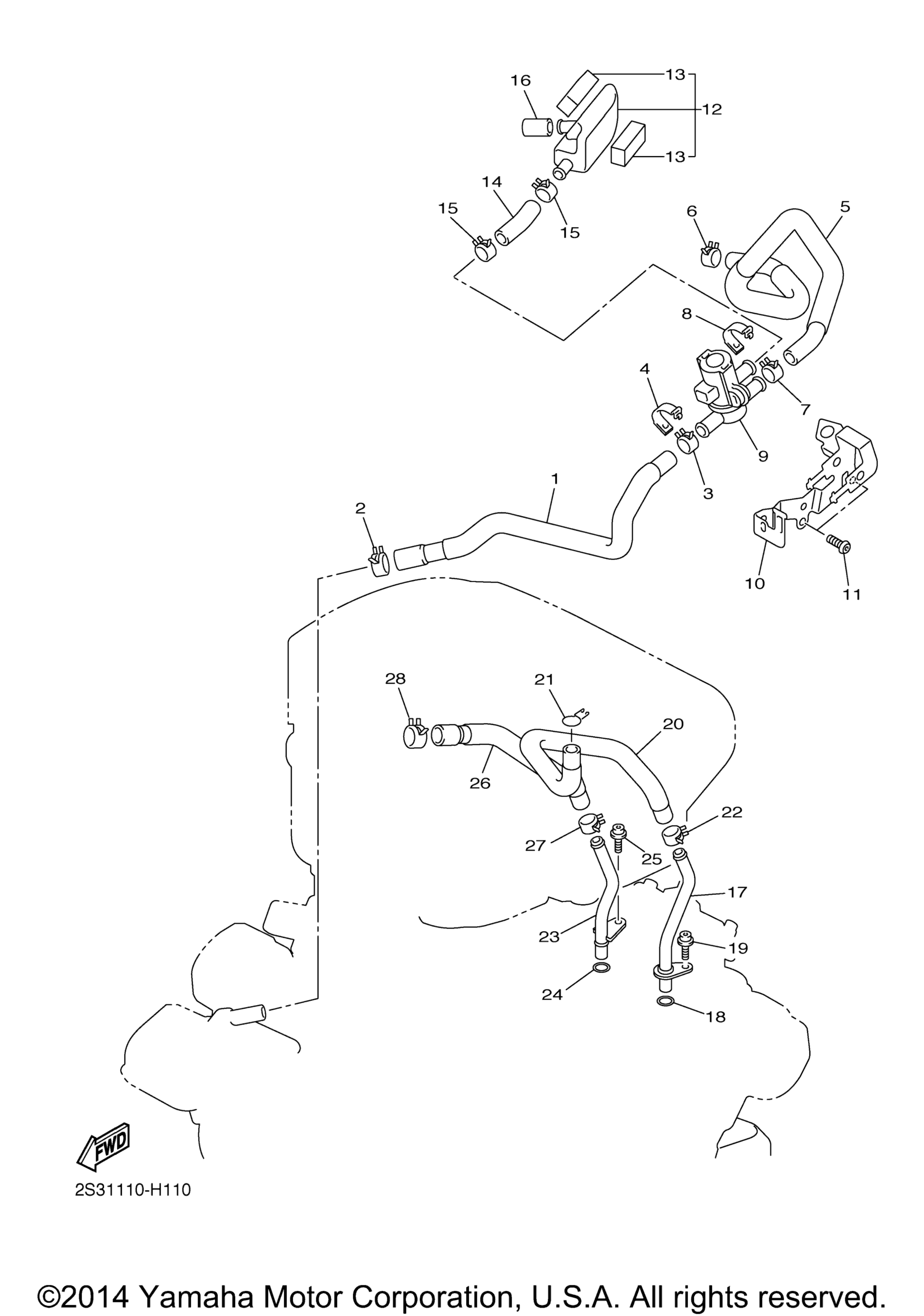

Схема воздушный Induction System для VMAX (VMX17DC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Bend 1 art. 2S3-14881-00-00
По запросу
2
Clip art. 90467-19051-00
По запросу
3
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
4
Cover 1 art. 5JW-14723-00-00
По запросу
5
Hose, Bend 2 art. 2S3-14882-00-00
По запросу
6
Clip art. 90467-19051-00
По запросу
7
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
8
Cover 1 art. 5JW-14723-00-00
По запросу
9
Air Cut Valve Assy art. 2S3-14840-00-00
По запросу
10
Stay art. 2S3-14834-00-00
По запросу
11
Bolt, Hex. Socket Button art. 92014-06014-00
По запросу
12
Chamber, Air art. 2S3-13581-00-00
По запросу
13
. .Damper 1 art. 2S3-14425-00-00
По запросу
14
Hose art. 90445-18009-00
По запросу
15
Зажим патрубка охлаждения Yamaha art. 90467-17128-00
По запросу
16
Hose art. 90445-18010-00
По запросу
17
Joint, Breather art. 2S3-11116-00-00
По запросу
18
Кольцо уплотнительное Yamaha art. 93210-12790-00
от 987 ₽
19
Bolt, Hexagon Socket Head art. 90110-06245-00
По запросу
20
Pipe, Breather 1 art. 2S3-11166-00-00
По запросу
21
Clip art. 90467-180A1-00
По запросу
22
Clip art. 90467-16009-00
По запросу
23
Pipe 1 art. 2S3-1111J-00-00
По запросу
24
Кольцо резиновое Yamaha art. 93210-14579-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-06245-00
По запросу
26
Pipe 6 art. 2S3-1116J-00-00
По запросу
27
Clip art. 90467-21068-00
По запросу
28
Clip art. 90467-23067-00
По запросу
