модель 2013 года
- Модель YZ450
- Код модели YZ450F (YZ450FDW)

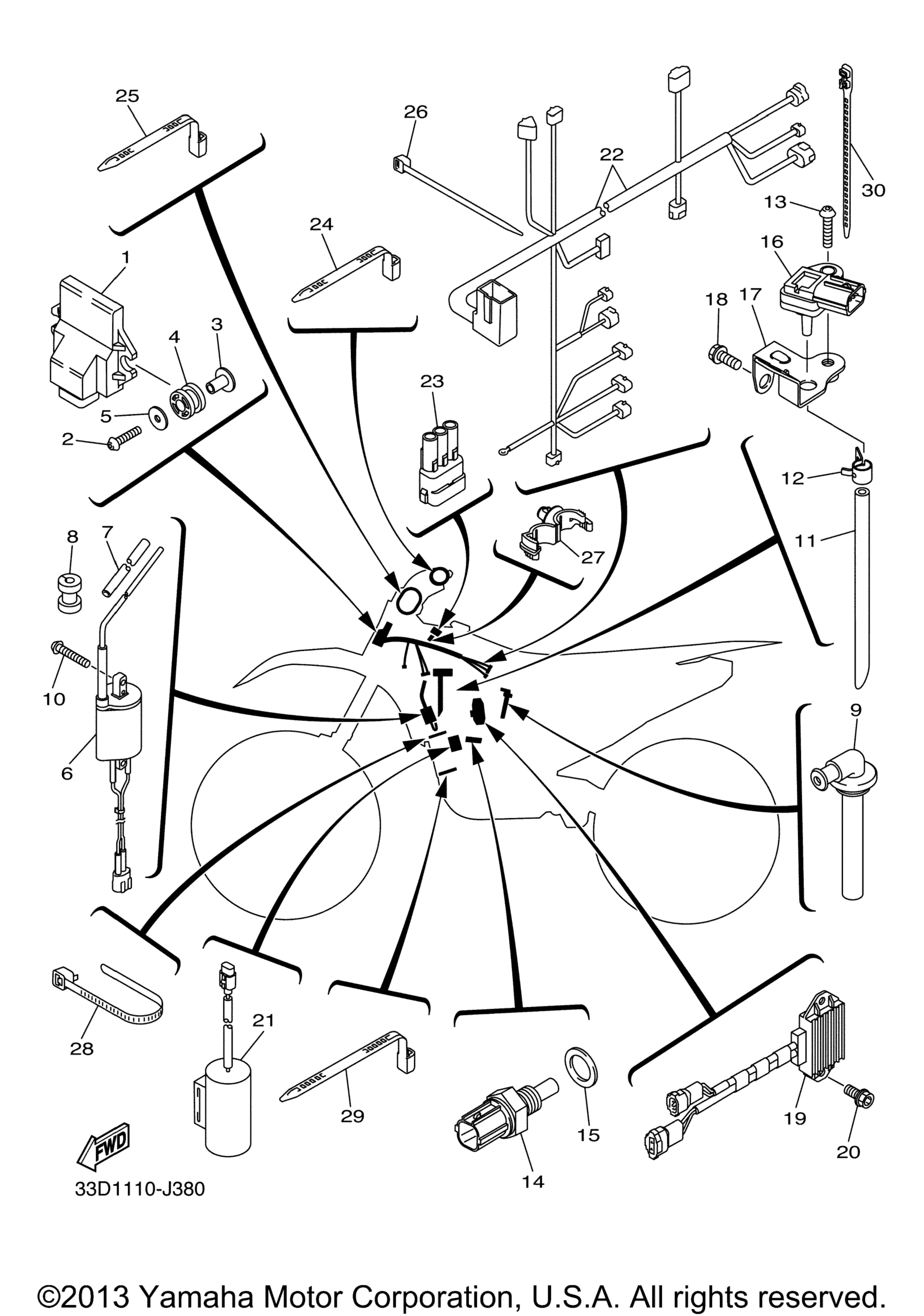

Схема электрооборудования 1 для YZ450F (YZ450FDW)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 33D-8591A-70-00
По запросу
2
Bolt, Button Head art. 92012-05025-00
По запросу
3
Collar art. 90387-05048-00
По запросу
4
Grommet art. 90480-13029-00
По запросу
5
Washer, Plate art. 90201-05043-00
По запросу
6
Ignition Coil Assy art. 33D-82310-01-00
По запросу
7
Tube, Cord art. 33D-82351-00-00
По запросу
8
Grommet art. 90480-11015-00
По запросу
9
Plug Cap Assy art. 33D-82370-00-00
По запросу
10
Bolt, Button Head art. 92012-05016-00
По запросу
11
Hose, Vacuum Sensing 1 art. 33D-13542-00-00
По запросу
12
Clip art. 90467-07138-00
По запросу
13
Bolt, Button Head art. 92012-05016-00
По запросу
14
Thermo Unit art. 52B-H3591-00-00
По запросу
15
Gasket art. 90430-10004-00
По запросу
16
Датчик давления воздуха Yamaha art. 1WS-82380-00-00
По запросу
17
Plate art. 33D-82388-00-00
По запросу
18
Bolt, Flange art. 90105-06110-00
По запросу
19
Rectifier & Regulator Assy art. 33D-81960-00-00
По запросу
20
Bolt, Flange art. 90105-06110-00
По запросу
21
Condenser, Smoothing art. 33D-81965-00-00
По запросу
22
Wire Harness Assy art. 33D-82590-00-00
По запросу
23
Connector art. 33D-82378-00-00
По запросу
24
Clamp art. 90464-13077-00
По запросу
25
Зажим art. 90464-15195-00
По запросу
26
Clamp 1 art. 5Y9-12491-00-00
По запросу
27
Хомут Yamaha art. 90464-18002-00
от 987 ₽
28
Зажим-стяжка Yamaha art. 90464-20258-00
от 683 ₽
29
Зажим art. 90464-15195-00
По запросу
30
Clamp art. 90464-45001-00
По запросу
