модель 2013 года
- Модель YZF-R1
- Код модели YZF-R1 (YZFR1DCL) CA

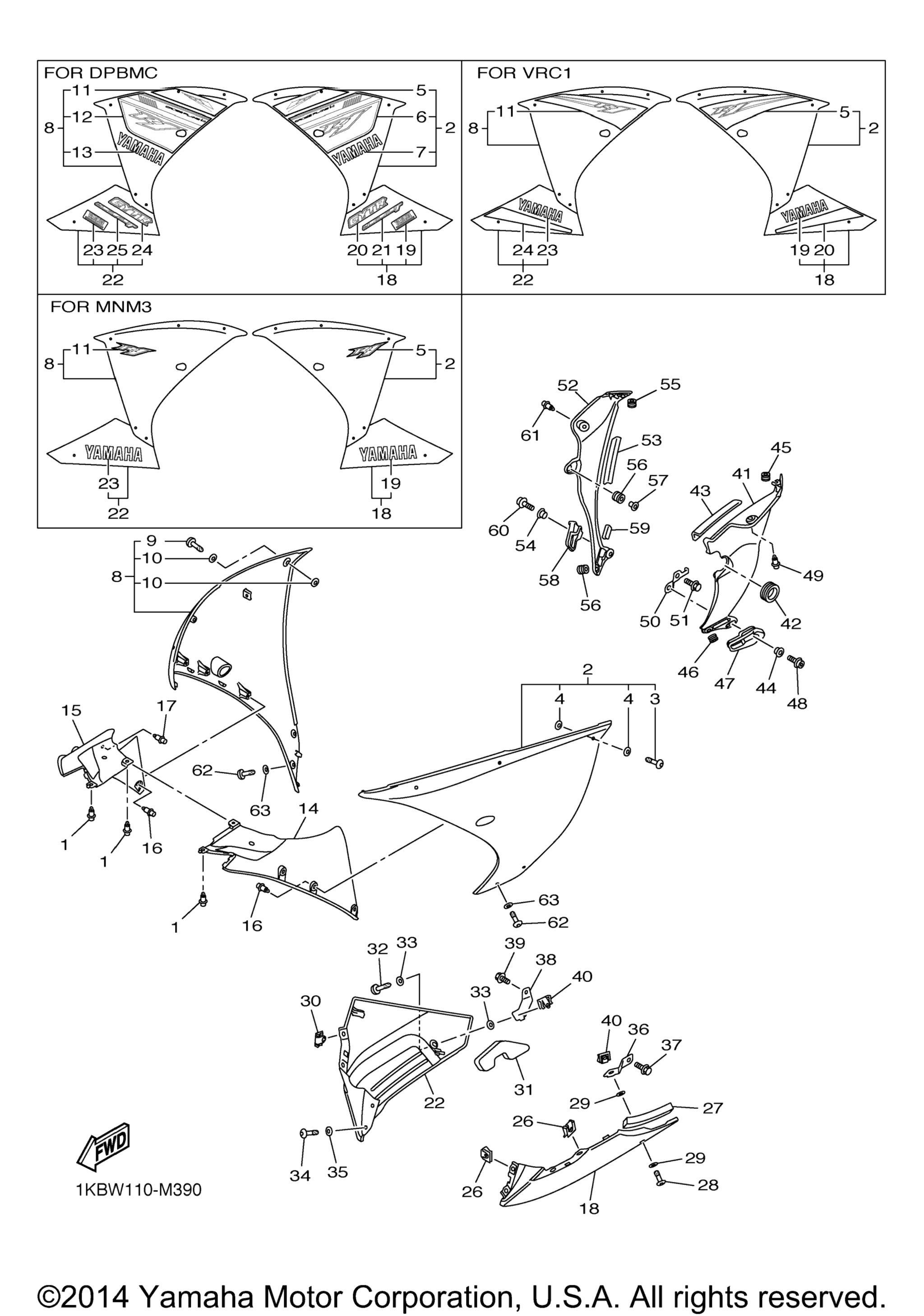

Схема обтекателя 2 для YZF-R1 (YZFR1DCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rivet art. 90269-06008-00
По запросу
2
Panel Assy 1 UR SMX FOR DPBMC art. 14B-W283U-1B-P3
По запросу
2
Panel Assy 1 UR FOR MNM3 art. 14B-W283U-D1-P0
По запросу
2
Panel Assy 1 UR SMX FOR VRC1 art. 14B-W283U-1C-P3
По запросу
3
Винт Yamaha art. 14B-28386-00-00
По запросу
4
Накладка art. 2TK-21757-00-00
По запросу
5
. . Graphic 1 UR FOR DPBMC art. 1KB-28391-70-00
По запросу
5
. . Emblem 3D UR FOR MNM3 art. 1KB-2839B-01-00
По запросу
5
. . Graphic 1 UR FOR VRC1 art. 1KB-28391-80-00
По запросу
6
. . Graphic 3 FOR DPBMC art. 1KB-28393-40-00
По запросу
7
. . .Emblem, Yamaha FOR DPBMC art. 1KB-2153B-10-00
По запросу
8
Panel Assy 2 UR SMX FOR VRC1 art. 14B-W283V-1C-P3
По запросу
8
Panel Assy 2 UR SMX FOR DPBMC art. 14B-W283V-1B-P3
По запросу
8
Panel Assy 2 UR FOR MNM3 art. 14B-W283V-D1-P0
По запросу
9
Винт Yamaha art. 14B-28386-00-00
По запросу
10
Накладка art. 2TK-21757-00-00
По запросу
11
. . Graphic 2 UR FOR DPBMC art. 1KB-28392-70-00
По запросу
11
. . Emblem 3D UR FOR MNM3 art. 1KB-2839B-01-00
По запросу
11
. . Graphic 2 UR FOR VRC1 art. 1KB-28392-80-00
По запросу
12
. . Graphic 4 FOR DPBMC art. 1KB-28394-40-00
По запросу
13
. . .Emblem, Yamaha FOR DPBMC art. 1KB-2153B-10-00
По запросу
14
Panel, Inner 1 art. 14B-2836K-00-00
По запросу
15
Panel, Inner 2 art. 14B-2836L-00-00
По запросу
16
Rivet art. 90269-06008-00
По запросу
17
Rivet art. 90269-06008-00
По запросу
18
Under Cover Comp. 1 UR BWC1 FOR DPBMC art. 14B-W2838-X0-P2
По запросу
18
Under Cover Comp. 1 UR SMX FOR VRC1 art. 14B-W2838-Y0-P4
По запросу
18
Under Cover Comp. 1 UR FOR MNM3 art. 14B-W2838-V0-P0
По запросу
19
. . Emblem, Yamaha UR FOR MNM3 art. 99244-00200-00
По запросу
19
. . Emblem, Yamaha UR FOR VRC1 art. 99247-00240-00
По запросу
19
. . Emblem FOR DPBMC art. 1KB-28328-20-00
По запросу
20
. . Graphic, Under Cover 1 UR FOR VRC1 art. 1KB-283A1-20-00
По запросу
20
. . Emblem, 1 UR FOR DPBMC art. 1KB-2834C-10-00
По запросу
21
. . Emblem 2 FOR DPBMC art. 1KB-2835C-10-00
По запросу
22
Under Cover Comp. 2 UR BWC1 FOR DPBMC art. 14B-W2839-X0-P2
По запросу
22
Under Cover Comp. 2 UR SMX FOR VRC1 art. 14B-W2839-Y0-P4
По запросу
22
Under Cover Comp. 2 UR FOR MNM3 art. 14B-W2839-V0-P0
По запросу
23
. . Emblem, Yamaha UR FOR MNM3 art. 99244-00200-00
По запросу
23
. . Emblem, Yamaha UR FOR VRC1 art. 99247-00240-00
По запросу
23
. . Emblem FOR DPBMC art. 1KB-28328-20-00
По запросу
24
. . Emblem, 1 UR FOR DPBMC art. 1KB-2834C-10-00
По запросу
24
. . Graphic, Under Cover 2 UR FOR VRC1 art. 1KB-283A2-20-00
По запросу
25
. . Emblem 2 FOR DPBMC art. 1KB-2835C-10-00
По запросу
26
Plate, Spring art. 5PW-2177L-01-00
По запросу
27
Damper, Plate art. 90520-30004-00
По запросу
28
Винт Yamaha art. 14B-28386-00-00
По запросу
29
Накладка art. 2TK-21757-00-00
По запросу
30
Plate, Spring art. 5PW-2177L-01-00
По запросу
31
Damper art. 14B-28371-10-00
По запросу
32
Винт Yamaha art. 14B-28386-00-00
По запросу
33
Накладка art. 2TK-21757-00-00
По запросу
34
Винт Yamaha art. 14B-28386-00-00
По запросу
35
Washer, Plate art. 90202-06005-00
По запросу
36
Bracket 1 art. 14B-2836A-00-00
По запросу
37
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
38
Bracket 2 art. 14B-2836E-00-00
По запросу
39
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
40
Plate, Spring art. 5PW-2177L-01-00
По запросу
41
Panel, Inner 3 UR MBL2 FOR MNM3 art. 14B-2836M-10-P0
По запросу
41
Panel, Inner 3 UR BWC1 FOR DPBMC art. 14B-2836M-10-P1
По запросу
41
Panel, Inner 3 UR FOR VRC1 art. 14B-2836M-10-P7
По запросу
42
Damper, Locating 1 art. 14B-2836T-00-00
По запросу
43
Damper, Plate art. 90520-05011-00
По запросу
44
Spacer art. 90387-08079-00
По запросу
45
Grommet art. 90480-08006-00
По запросу
46
Grommet art. 90480-12596-00
По запросу
47
Stopper, Rubber 1 art. 14B-283C1-00-00
По запросу
48
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
49
Клипса Yamaha art. 90269-07077-00
от 788 ₽
50
Stay 1 art. 14B-28321-00-00
По запросу
51
Болт с фланцем art. 95817-06012-00
По запросу
52
Panel, Inner 4 UR MBL2 FOR MNM3 art. 14B-2836N-10-P0
По запросу
52
Panel, Inner 4 UR BWC1 FOR DPBMC art. 14B-2836N-10-P1
По запросу
52
Panel, Inner 4 UR FOR VRC1 art. 14B-2836N-10-P7
По запросу
53
Seal 1 art. 3NU-21732-00-00
По запросу
54
Spacer art. 90387-08079-00
По запросу
55
Grommet art. 90480-08006-00
По запросу
56
Grommet art. 90480-12596-00
По запросу
57
.Collar art. 90387-06159-00
По запросу
58
Stopper, Rubber 2 art. 14B-283C2-00-00
По запросу
59
Seal 5 art. 4B5-2847F-00-00
По запросу
60
Bolt, Hexagon Socket Head art. 90110-06163-00
По запросу
61
Клипса Yamaha art. 90269-07077-00
от 788 ₽
62
Винт Yamaha art. 14B-28386-00-00
По запросу
63
Washer, Plate art. 90202-06005-00
По запросу
