модель 2013 года
- Модель YZF R6
- Код модели YZFR6 (YZFR6DR) CA

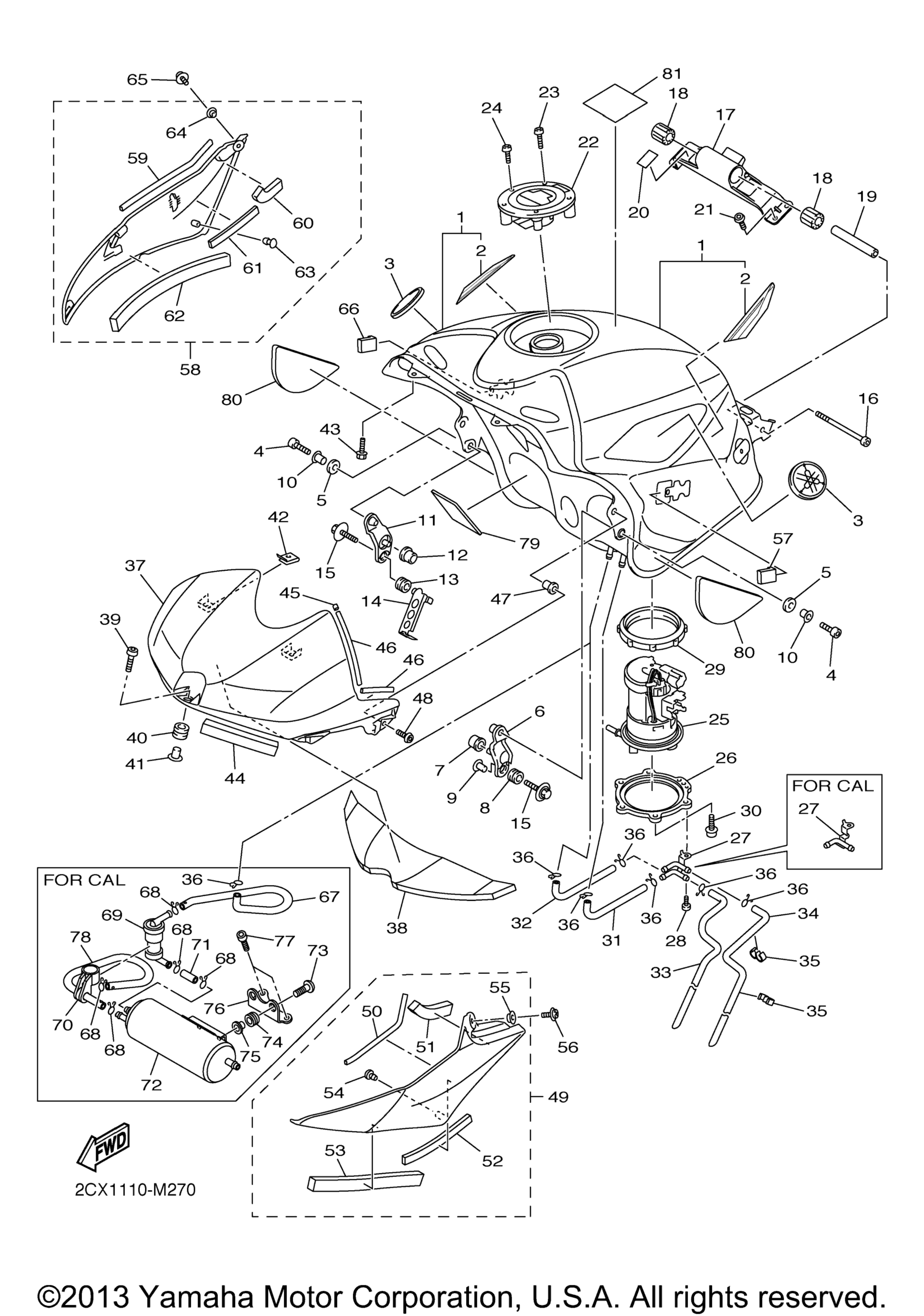

Схема топливного бака для YZFR6 (YZFR6DR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR VRC1 art. 13S-YK241-00-P6
По запросу
1
Fuel Tank Comp UR FOR MNM3 art. 13S-24110-01-P8
По запросу
1
Fuel Tank Comp UR FOR DPBMC art. 13S-Y2410-00-07
По запросу
2
. . Graphic Set FOR DPBMC art. 1JS-24240-00-00
По запросу
3
Emblem art. 5SL-2413B-00-00
По запросу
4
Болт Yamaha art. 91312-06016-00
от 788 ₽
5
Damper, Locating 3 art. 5VY-24183-00-00
По запросу
6
Bracket, Fuel Tank 1 art. 5VY-24191-10-00
По запросу
7
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
8
Grommet art. 90480-10542-00
По запросу
9
Collar art. 90387-066Y6-00
По запросу
10
Collar art. 90387-06143-00
По запросу
11
Bracket, Fuel Tank 2 art. 5VY-24192-10-00
По запросу
12
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
13
Grommet art. 90480-10542-00
По запросу
14
Guide, Wire art. 2C0-21339-00-00
По запросу
15
Bolt, With Washer art. 90119-06262-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06090-00
По запросу
17
Bracket, Tank Fitting art. 2C0-2413Y-00-00
По запросу
18
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
19
Collar art. 90387-06055-00
По запросу
20
Tape, 1 art. 2C0-21566-00-00
По запросу
21
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
22
Cap Assy art. 39P-24602-00-00
По запросу
23
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
24
Болт Yamaha art. 91312-05010-00
от 630 ₽
25
Fuel Pump Comp art. 14B-13907-23-00
По запросу
26
Bracket, Fuel Pump art. 13S-24491-00-00
По запросу
27
Clamp 1 FOR CALIFORNIA art. 13S-24135-10-00
По запросу
27
Clamp 1 FOR U49 art. 13S-24135-00-00
По запросу
28
Screw, Binding art. 98907-05008-00
По запросу
29
O-Ring art. 19B-24486-01-00
По запросу
30
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
31
Pipe 5 art. 13S-24315-00-00
По запросу
32
Pipe 6 art. 13S-24316-00-00
По запросу
33
Pipe 7 FOR U49 art. 13S-24317-00-00
По запросу
33
Pipe 7 FOR CALIFORNIA art. 13S-24317-10-00
По запросу
34
Pipe 3 art. 13S-24313-00-00
По запросу
35
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
36
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
37
Cover, Top UR FOR VRC1 art. 13S-2171A-00-P5
По запросу
37
Cover, Top UR MBL2 FOR MNM3 art. 13S-2171A-00-P2
По запросу
37
Cover, Top UR FOR DPBMC art. 13S-2171A-00-P0
По запросу
38
Damper art. 13S-24854-00-00
По запросу
39
Bolt, Hex. Socket Button art. 90111-06030-00
По запросу
40
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
41
Collar art. 90387-06222-00
По запросу
42
Nut, Spring art. 90183-05074-00
По запросу
43
Bolt, Flange art. 90105-05014-00
По запросу
44
Damper, Plate 2 art. 2C0-2414J-00-00
По запросу
45
Damper, Locating 1 art. 13S-24181-00-00
По запросу
46
.Damper, Plate 4 art. 90520-03016-00
По запросу
47
Гайка Yamaha art. 90179-05523-00
от 525 ₽
48
Screw, Bind art. 98902-05014-00
По запросу
49
Tank Side Cover Assy 1 art. 13S-24106-00-00
По запросу
50
. .Damper, Plate 1 art. 90520-04013-00
По запросу
51
. .Damper, Plate 5 art. 2C0-2414P-00-00
По запросу
52
. Damper, Plate 2 art. 90520-04012-00
По запросу
53
. .Damper, Locating 4 art. 2C0-24184-00-00
По запросу
54
. Plug art. 90338-07180-00
По запросу
55
. Collar art. 90387-05035-00
По запросу
56
Screw, Bind art. 98902-05008-00
По запросу
57
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
58
Tank Side Cover Assy 2 art. 13S-24108-00-00
По запросу
59
. .Damper, Plate 1 art. 90520-04013-00
По запросу
60
. .Damper, Plate 5 art. 2C0-2414P-00-00
По запросу
61
. Damper, Plate 2 art. 90520-04012-00
По запросу
62
. .Damper, Locating 4 art. 2C0-24184-00-00
По запросу
63
. Plug art. 90338-07180-00
По запросу
64
. Collar art. 90387-05035-00
По запросу
65
Screw, Bind art. 98902-05008-00
По запросу
66
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
67
Pipe 4 FOR CALIFORNIA art. 13S-24314-00-00
По запросу
68
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
69
Roll Over Valve Assy FOR CALIFORNIA art. 2C0-24180-00-00
По запросу
70
Band 1 FOR CALIFORNIA art. 2C0-24398-00-00
По запросу
71
Hose (L30) FOR CALIFORNIA art. 90445-11065-00
По запросу
72
Canister Assy FOR CALIFORNIA art. 5EL-24170-00-00
По запросу
73
Болт Yamaha art. 90110-06200-00
По запросу
74
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
75
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
76
Bracket, Canistor FOR CALIFORNIA art. 2C0-2419F-00-00
По запросу
77
Болт Yamaha art. 91314-06020-00
от 263 ₽
78
Pipe FOR CALIFORNIA art. 2C0-1443J-01-00
По запросу
79
Damper, Side Cover art. 13S-24145-10-00
По запросу
80
Damper, Side Cover art. 2C0-24145-10-00
По запросу
81
Label, Caution art. 4C8-2118K-00-00
По запросу
