модель 2014 года
- Модель Bolt
- Код модели BOLT R-SPEC (XVS95CEGR)

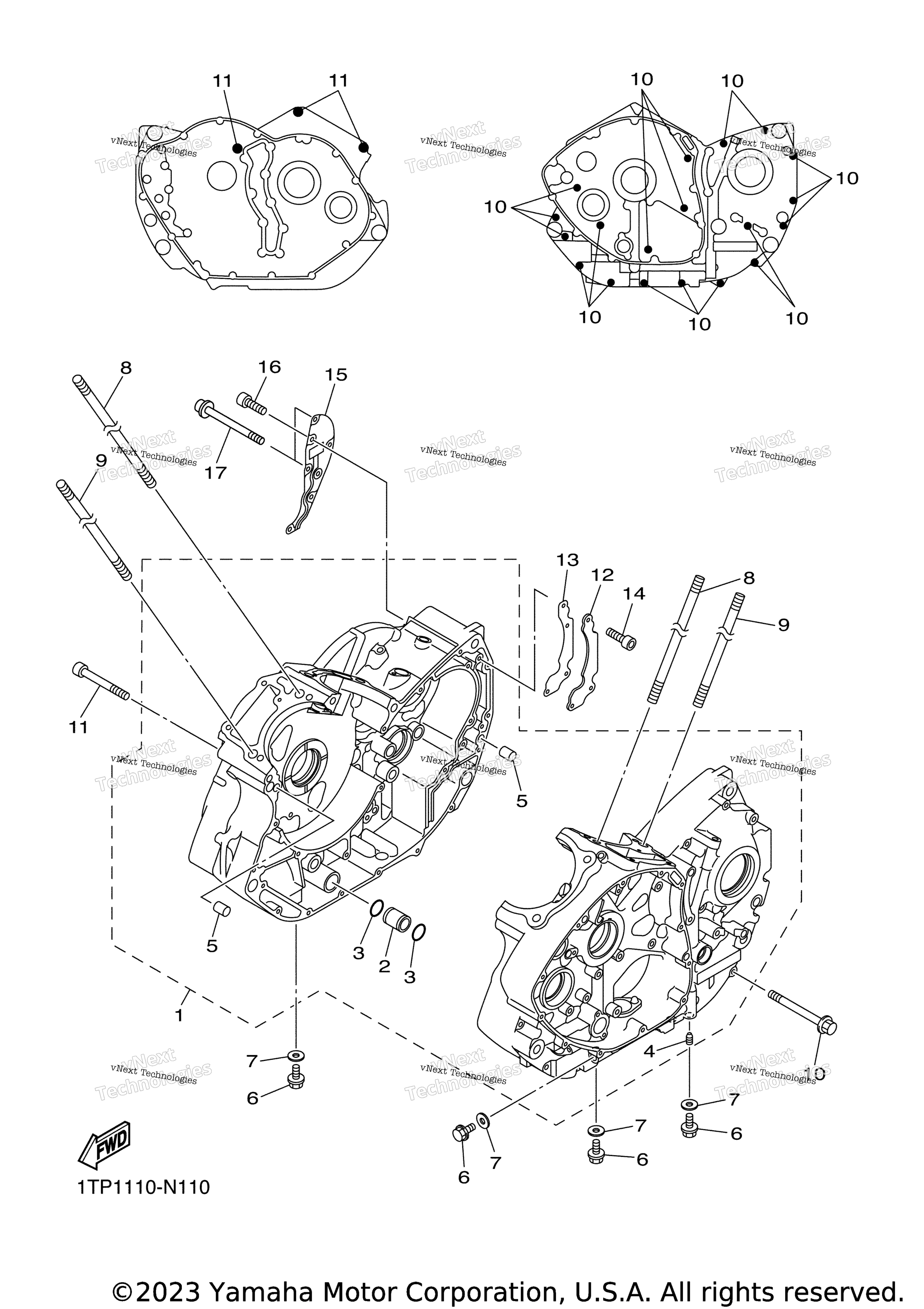

Схема картера для BOLT R-SPEC (XVS95CEGR)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 5S7-15100-09-00
По запросу
2
. .Nozzle Assy., 2 art. 3D8-15154-00-00
По запросу
3
. .O-Ring art. 93210-18319-00
По запросу
4
. .Nozzle 1 art. 2H7-15138-00-00
По запросу
5
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
6
Bolt, Flange art. 95022-10016-00
По запросу
7
Gasket art. 90430-10171-00
По запросу
8
Bolt, Stud art. 90116-12012-00
По запросу
9
Bolt, Stud art. 90116-12011-00
По запросу
10
Bolt, Flange art. 90105-06144-00
По запросу
11
Bolt, Hexagon Socket Head art. 90110-10030-00
По запросу
12
Separator, Oil art. 3D8-15358-00-00
По запросу
13
Gasket, Drain art. 3D8-15353-00-00
По запросу
14
Болт Yamaha art. 91317-06016-00
По запросу
15
Separator, Oil art. 3D8-15368-00-00
По запросу
16
Болт Yamaha art. 91317-06016-00
По запросу
17
Bolt, Hexagon Socket Head art. 90110-06250-00
По запросу
