модель 2014 года
- Модель FZ1 / FZ1000
- Код модели FZ1 (FZS10EC) CA

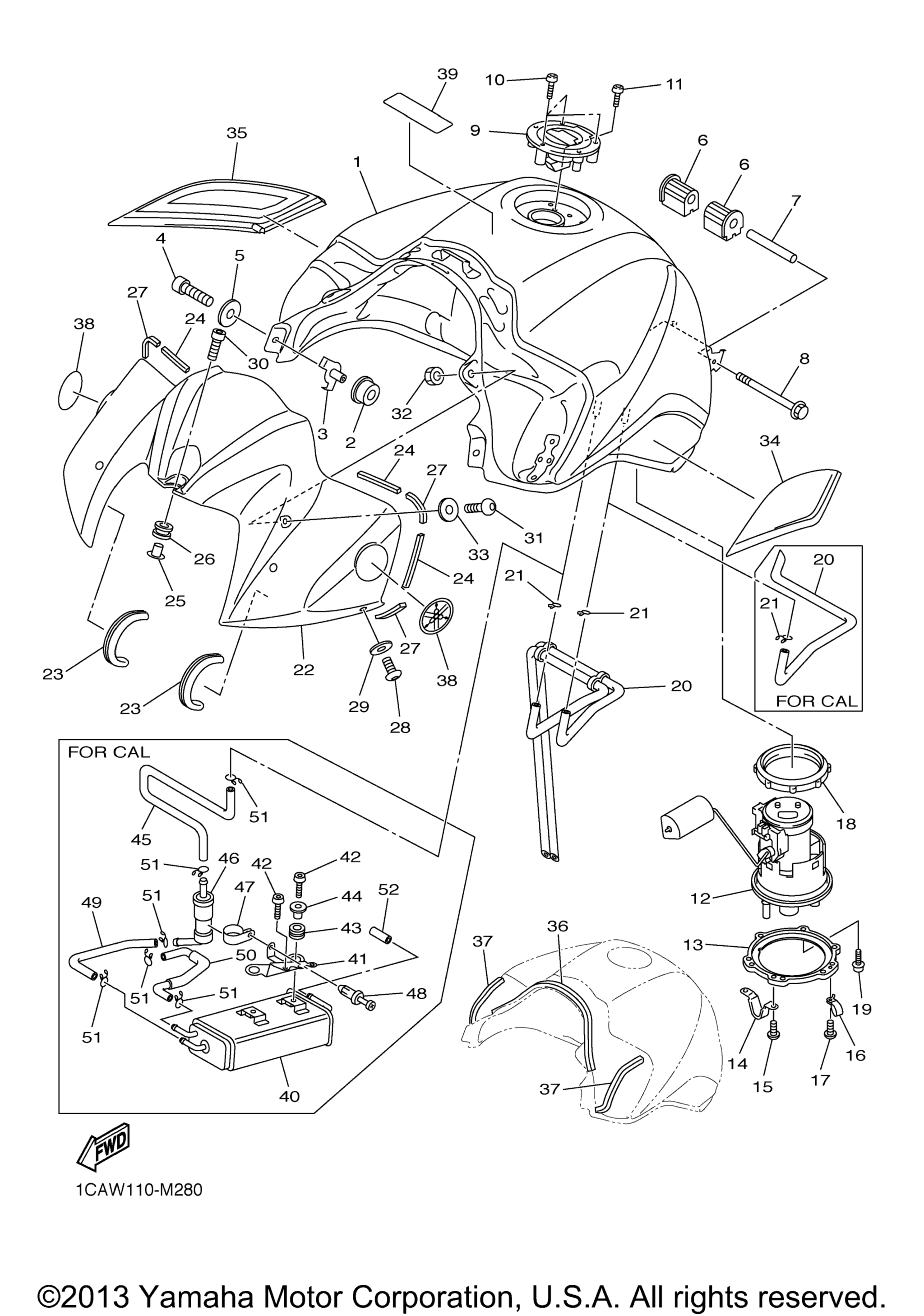

Схема топливного бака для FZ1 (FZS10EC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp BWC1 art. 2D1-WK241-01-P9
По запросу
2
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
3
Collar art. 2D1-2412G-00-00
По запросу
4
Болт Yamaha art. 91312-06016-00
от 788 ₽
5
Washer, Plate art. 90201-06086-00
По запросу
6
Damper, Locating 1 art. 5VX-24181-00-00
По запросу
7
Collar art. 90387-061W6-00
По запросу
8
Bolt art. 91314-06090-00
По запросу
9
Cap Assy art. 39P-24602-00-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
11
Болт Yamaha art. 91312-05010-00
от 630 ₽
12
Fuel Pump Comp art. 2D1-13907-04-00
По запросу
13
Bracket, Fuel Pump art. 1EC-24491-00-00
По запросу
14
Bracket, Fuel Tank 2 art. 2D1-24192-00-00
По запросу
15
Screw, Bind art. 98902-05008-00
По запросу
16
Clamp art. 90461-10010-00
По запросу
17
Screw, Binding art. 98902-05008-00
По запросу
18
O-Ring art. 19B-24486-01-00
По запросу
19
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
20
Pipe 7 FOR CALIFORNIA art. 3C3-24317-00-00
По запросу
20
Pipe 7 art. 2D1-24317-10-00
По запросу
21
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
22
Cover, Top BWC1 art. 3C3-2171A-00-P5
По запросу
23
Mole 1 art. 2D1-28345-01-00
По запросу
24
.Damper 3 art. 4XV-2834E-00-00
По запросу
25
Collar art. 90387-06222-00
По запросу
26
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
27
Damper, Locating 1 art. 2D1-24181-00-00
По запросу
28
Bolt, Hex. Socket Button art. 90111-05019-00
По запросу
29
Washer, Plate art. 90202-05224-00
По запросу
30
Bolt, Hexagon Socket Head art. 90110-06233-00
По запросу
31
Bolt, Hex. Socket Button art. 90111-05024-00
По запросу
32
Гайка Yamaha art. 90179-05003-00
от 690 ₽
33
Washer, Plate art. 90202-05088-00
По запросу
34
Tank Side Cover Assy 1 art. 2D1-24106-01-00
По запросу
35
Tank Side Cover Assy 2 art. 2D1-24108-01-00
По запросу
36
Прокладка амортизирующая Yamaha art. 2D1-2414P-00-00
от 1 029 ₽
37
Damper, Plate 6 art. 2D1-2414R-00-00
По запросу
38
Emblem art. 5SL-2413B-00-00
По запросу
39
Label, Caution art. 5GK-2118K-00-00
По запросу
40
Canister Assy FOR CALIFORNIA art. 3C3-24170-00-00
По запросу
41
Stay FOR CALIFORNIA art. 3C3-24216-00-00
По запросу
42
Bolt, Button Head FOR CALIFORNIA art. 92012-06016-00
По запросу
43
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
44
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
45
Pipe 3 FOR CALIFORNIA art. 3C3-24313-00-00
По запросу
46
Roll Over Valve Assy FOR CALIFORNIA art. 5RB-24180-00-00
По запросу
47
Зажим Yamaha art. 90464-15014-00
По запросу
48
Rivet FOR CALIFORNIA art. 90269-05001-00
По запросу
49
Pipe 4 FOR CALIFORNIA art. 3C3-24314-00-00
По запросу
50
Pipe FOR CALIFORNIA art. 3C3-1443J-01-00
По запросу
51
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
52
Шланг Yamaha art. 90445-112E0-00
от 935 ₽
