модель 2014 года
- Модель Stryker
- Код модели STRYKER (XVS13CEL)

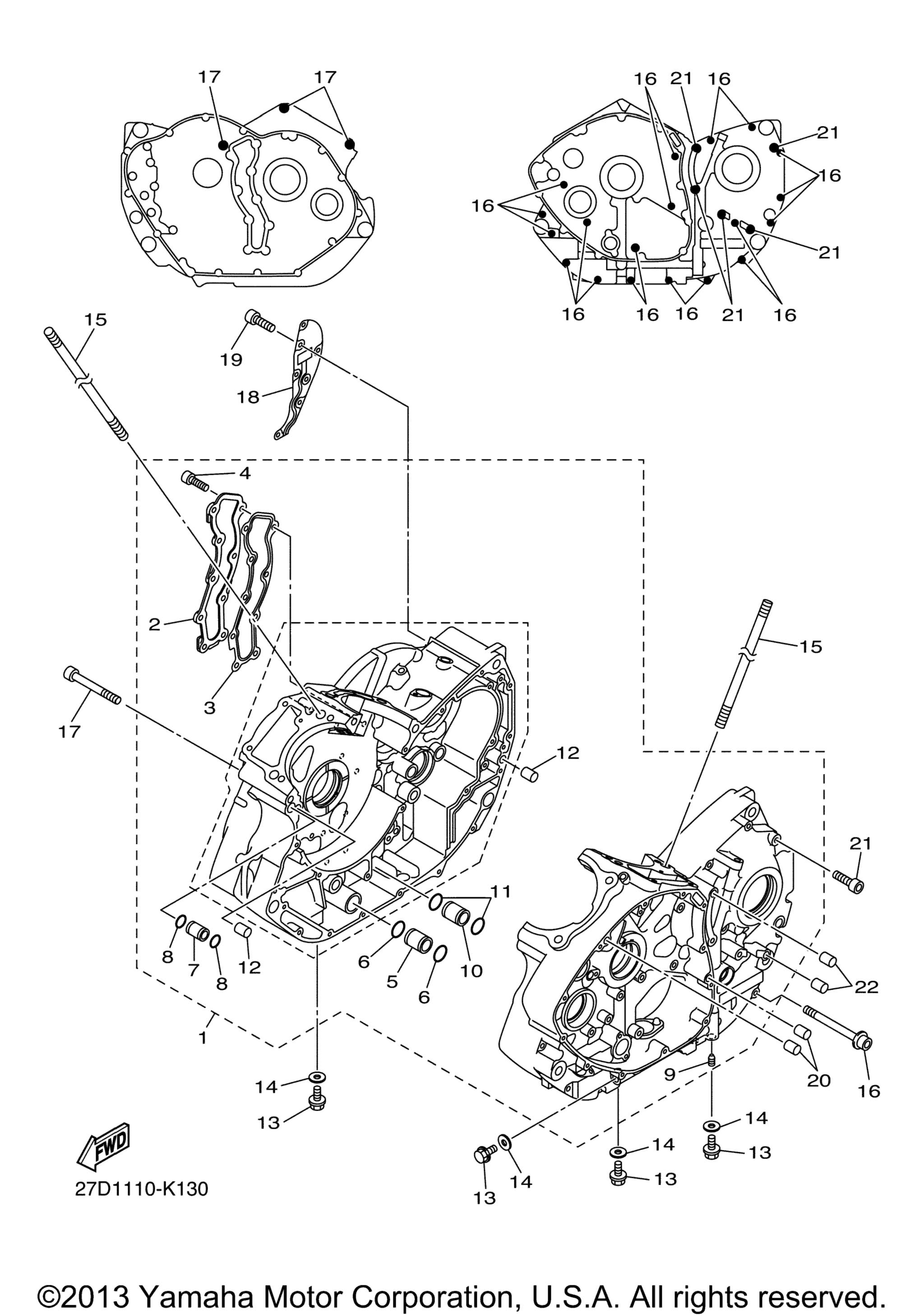

Схема картера для STRYKER (XVS13CEL)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 3D8-15100-28-00
По запросу
2
. .Cover, Crankcase 3 art. 3D8-15431-00-00
По запросу
3
. .Gasket, Crankcase Cover 3 art. 3D8-15462-00-00
По запросу
4
Болт Yamaha art. 91314-06020-00
от 263 ₽
5
. .Nozzle Assy., 2 art. 3D8-15154-00-00
По запросу
6
. .O-Ring art. 93210-18319-00
По запросу
7
. .Nozzle 1 art. 1D7-15138-00-00
По запросу
8
. .O-Ring art. 93210-10001-00
По запросу
9
. .Nozzle 1 art. 2H7-15138-00-00
По запросу
10
. .Nozzle 3 art. 3D8-15155-00-00
По запросу
11
Кольцо резиновое Yamaha art. 93210-22298-00
от 790 ₽
12
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
13
Bolt, Flange art. 95022-10016-00
По запросу
14
Gasket art. 90430-10171-00
По запросу
15
Bolt, Stud art. 90116-12011-00
По запросу
16
Bolt, Flange art. 90105-06144-00
По запросу
17
Болт Yamaha art. 91314-10110-00
от 1 092 ₽
18
Separator, Oil art. 3D8-15368-00-00
По запросу
19
Болт Yamaha art. 91317-06016-00
По запросу
20
Палец Yamaha art. 99530-08012-00
от 882 ₽
21
Bolt, Hexagon Socket Head art. 91317-08035-00
По запросу
22
Pin, Dowel art. 99590-10114-00
По запросу
