модель 2014 года
- Модель Super Tenere
- Код модели SUPER TENERE (XTZ12ECGY) CA

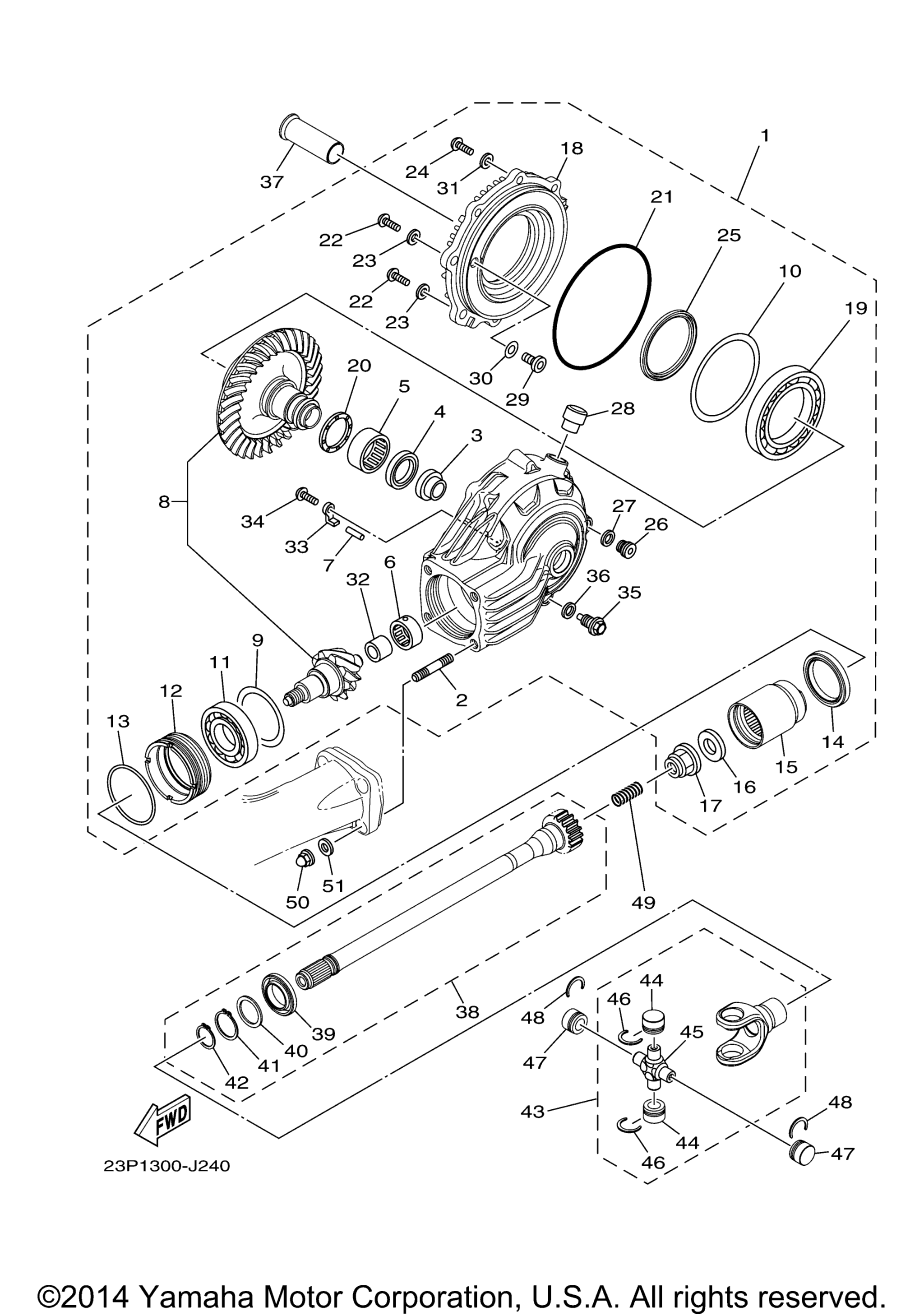

Схема приводного вала для SUPER TENERE (XTZ12ECGY) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Axle Gear Case Assy art. 23P-46101-00-00
По запросу
2
. .Bolt, Stud art. 90116-10056-00
По запросу
3
. .Collar, Guide art. 23P-46153-00-00
По запросу
4
Сальник Yamaha art. 93102-32480-00
По запросу
5
. .Bearing art. 93311-43729-00
По запросу
6
. .Bearing art. 93311-62597-00
По запросу
7
. .Pin, Dowel art. 93605-23164-00
По запросу
8
. .Gear Set art. 23P-461A0-00-00
По запросу
9
. .Shim, Thrust (T0.15) UR art. 2S3-46119-00-00
По запросу
9
. .Shim, Thrust (T0.3) UR art. 2S3-46119-10-00
По запросу
9
. .Shim, Thrust (T0.4) UR art. 2S3-46119-20-00
По запросу
9
. .Shim, Thrust (T0.45) UR art. 2S3-46119-30-00
По запросу
9
. .Shim, Thrust (T0.5) UR art. 2S3-46119-40-00
По запросу
9
. .Shim, Thrust (T0.6) UR art. 2S3-46119-50-00
По запросу
9
. .Shim, Thrust (T0.2) UR art. 2S3-46119-60-00
По запросу
9
. .Shim, Thrust (T0.25) UR art. 2S3-46119-70-00
По запросу
10
. .Shim, Ring Gear (0.50T) UR art. 1J7-46117-Y0-50
По запросу
10
. .Shim, Ring Gear (0.40T) UR art. 1J7-46117-Y0-40
По запросу
10
. .Shim, Ring Gear (0.30T) UR art. 1J7-46117-Y0-30
По запросу
10
. .Shim, Ring Gear (0.25T) UR art. 1J7-46117-Y0-25
По запросу
11
. .Bearing art. 93306-20724-00
По запросу
12
. .Retainer, Bearing art. 23P-46125-00-00
По запросу
13
. .O-Ring art. 93210-69628-00
По запросу
14
Сальник Yamaha art. 93102-50009-00
По запросу
15
. .Coupling, Gear art. 23P-46123-00-00
По запросу
16
. Washer, Conical Spring art. 90208-20001-00
По запросу
17
. .Nut art. 90179-20015-00
По запросу
18
. .Housing, Bearing art. 23P-46152-00-00
По запросу
19
. .Bearing art. 93316-01403-00
По запросу
20
. .Shim, Thrust (2.0T) UR art. 22U-46118-00-20
По запросу
20
. .Shim, Thrust (1.4T) UR art. 22U-46118-00-14
По запросу
20
. .Shim, Thrust (1.6T) UR art. 22U-46118-00-16
По запросу
20
. .Shim, Thrust (1.8T) UR art. 22U-46118-00-18
По запросу
20
. .Shim, Thrust (1.2T) UR art. 22U-46118-00-12
По запросу
21
Уплотнительное кольцо Yamaha art. 93211-54698-00
По запросу
22
. .Screw art. 90149-10055-00
По запросу
23
. Washer, Plate art. 90201-10045-00
По запросу
24
. .Screw art. 90149-08051-00
По запросу
25
. .Oil Seal art. 93102-70004-00
По запросу
26
Сливная пробка редуктора Yamaha art. 90340-14002-00
По запросу
27
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
28
. .Breather Comp art. 2H7-17590-00-00
По запросу
29
. .Stopper, Ring Gear art. 1FK-46156-00-00
По запросу
30
. .Shim, Stopper (T=0.15) UR art. 1FK-46157-00-15
По запросу
30
. .Shim, Stopper (T=0.20) UR art. 1FK-46157-00-20
По запросу
31
. Washer, Plate art. 90201-08043-00
По запросу
32
. .Race, Inner art. 23P-46122-00-00
По запросу
33
. .Holder art. 2S3-46862-00-00
По запросу
34
. Screw art. 90149-06156-00
По запросу
35
. .Plug, Straight Screw art. 90340-14004-00
По запросу
36
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
37
Collar, Guide 1 art. 23P-4615A-00-00
По запросу
38
Shaft Drive Assy art. 23P-46171-00-00
По запросу
39
Сальник Yamaha art. 93108-49003-00
от 3 119 ₽
40
. .Washer, Plate art. 90201-29M01-00
По запросу
41
. .Circlip art. 93410-29095-00
По запросу
42
. Circlip art. 93410-23056-00
По запросу
43
Cross Joint Comp art. 23P-46180-00-00
По запросу
44
. Bearing art. 93399-99963-00
По запросу
45
. .Spider art. 23P-46187-00-00
По запросу
46
. Circlip art. 93440-22196-00
По запросу
47
Bearing art. 93399-99963-00
По запросу
48
Circlip art. 93440-22196-00
По запросу
49
Spring, Compression art. 90501-20122-00
По запросу
50
Nut, Crown art. 90176-10075-00
По запросу
51
Шайба Yamaha art. 92990-10600-00
от 368 ₽
