модель 2014 года
- Модель TT-R110
- Код модели TTR110E (TTR110EE)

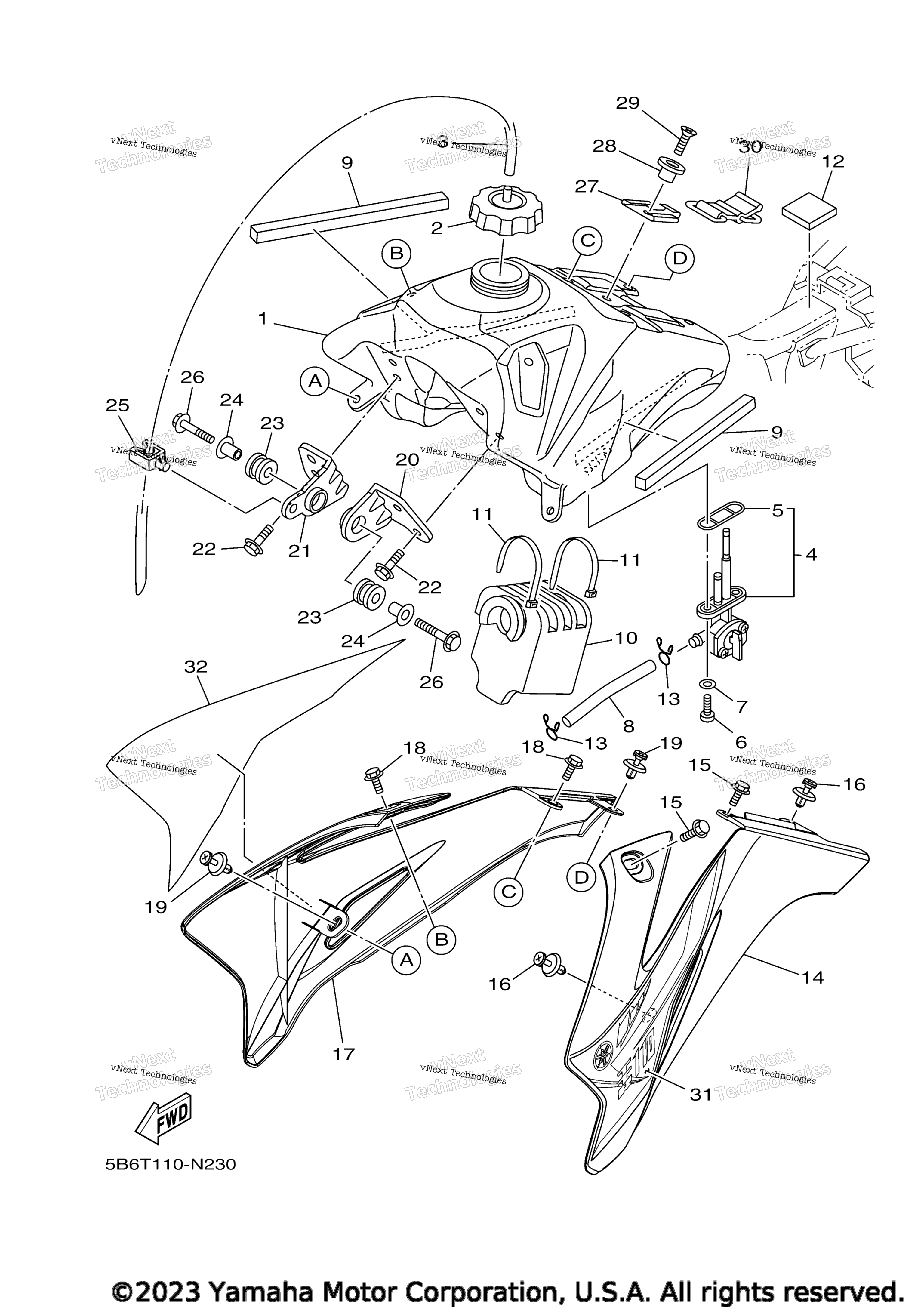

Схема топливного бака для TTR110E (TTR110EE)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 5B6-24110-01-00
По запросу
2
Cap Assy art. 2FJ-24610-20-00
По запросу
3
Pipe, Breather art. 5B6-21826-10-00
По запросу
4
Fuel Cock Assy 1 art. 1P6-24500-10-00
По запросу
5
. .Gasket art. 1P6-24512-10-00
По запросу
6
Screw, Pan Head art. 98507-06014-00
По запросу
7
Шайба Yamaha art. 92907-06600-00
от 221 ₽
8
Pipe, Fuel 1 art. 5B6-24311-00-00
По запросу
9
Damper, Side Cover art. 5B6-2411J-00-00
По запросу
10
Damper, Locating 1 art. 5B6-24181-00-00
По запросу
11
Clamp art. 1UA-82591-00-00
По запросу
12
Damper, Locating 3 art. 51L-28371-00-00
По запросу
13
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
14
Scoop Air Assy. 1 art. 5B6-2137A-00-00
По запросу
15
Bolt, Flange art. 90105-06064-00
По запросу
16
Заклепка Yamaha art. 90269-07076-00
По запросу
17
Scoop Air Assy. 2 art. 5B6-2137B-00-00
По запросу
18
Bolt, Flange art. 90105-06064-00
По запросу
19
Заклепка Yamaha art. 90269-07076-00
По запросу
20
Stay, Fuel Tank 1 art. 5B6-24157-00-00
По запросу
21
Stay, Fuel Tank 2 art. 5B6-24158-00-00
По запросу
22
Bolt, Flange art. 95812-06010-00
от 578 ₽
23
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
24
Втулка Yamaha art. 90387-066J1-00
По запросу
25
Clamp art. 90464-13003-00
По запросу
26
Болт Yamaha art. 95817-06030-00
от 525 ₽
27
Stay, Fuel Tank 2 art. 5B6-24116-00-00
По запросу
28
Bracket, Seat art. 4EW-2412F-00-00
По запросу
29
Screw, Flat Head art. 98702-06025-00
По запросу
30
Band, Tank Fitting 1 art. 5B6-24173-00-00
По запросу
31
Graphic, Fuel Tank 1 art. 5B6-24244-00-00
По запросу
32
Graphic, Fuel Tank 2 art. 5B6-24245-00-00
По запросу
