модель 2014 года
- Модель TT-R230
- Код модели TTR230 (TTR230E)

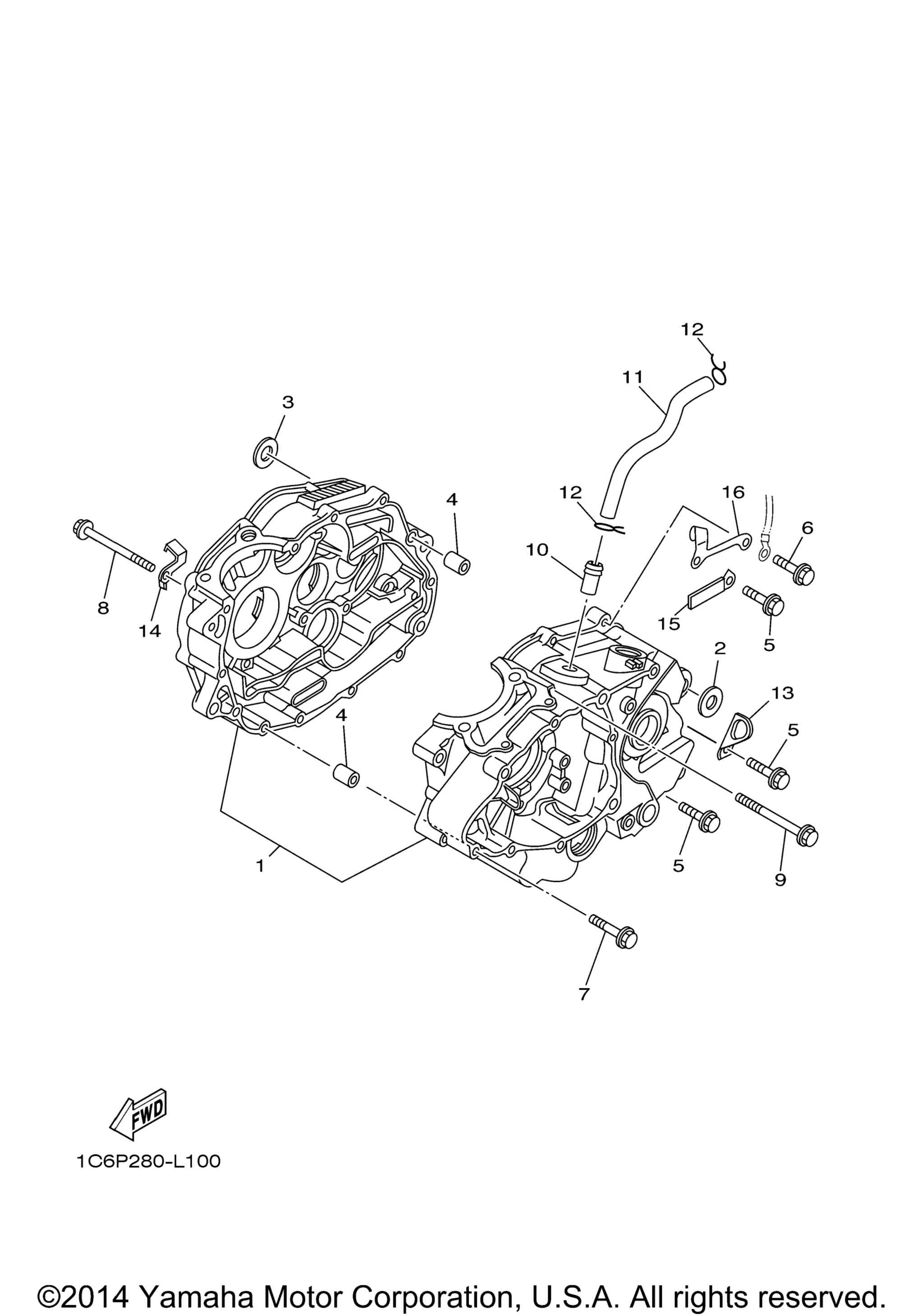

Схема картера для TTR230 (TTR230E)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 4VW-WE515-00-00
По запросу
2
Collar art. 90387-125F1-00
По запросу
3
Collar art. 90387-125F1-00
По запросу
4
Pin, Dowel art. 99530-12016-00
По запросу
5
Болт с фланцем art. 95027-06030-00
По запросу
6
Bolt, Flange art. 95024-06030-00
По запросу
7
Болт с фланцем art. 95027-06040-00
По запросу
8
Bolt, Flange art. 95027-06090-00
По запросу
9
Bolt, Flange art. 95027-06085-00
По запросу
10
Трубка крышки ГБЦ Yamaha art. 371-11167-01-00
от 2 100 ₽
11
Hose, Breather 1 art. 1C6-E531A-00-00
По запросу
12
Хомут art. 90467-14015-00
По запросу
13
Clamp art. 90465-08200-00
По запросу
14
Clamp art. 90462-08224-00
По запросу
15
Clamp art. 90465-06376-00
По запросу
16
Holder, Clutch Cable art. 4JG-15441-02-00
По запросу
