модель 2014 года
- Модель V-max
- Код модели VMAX (VMX17EGY)

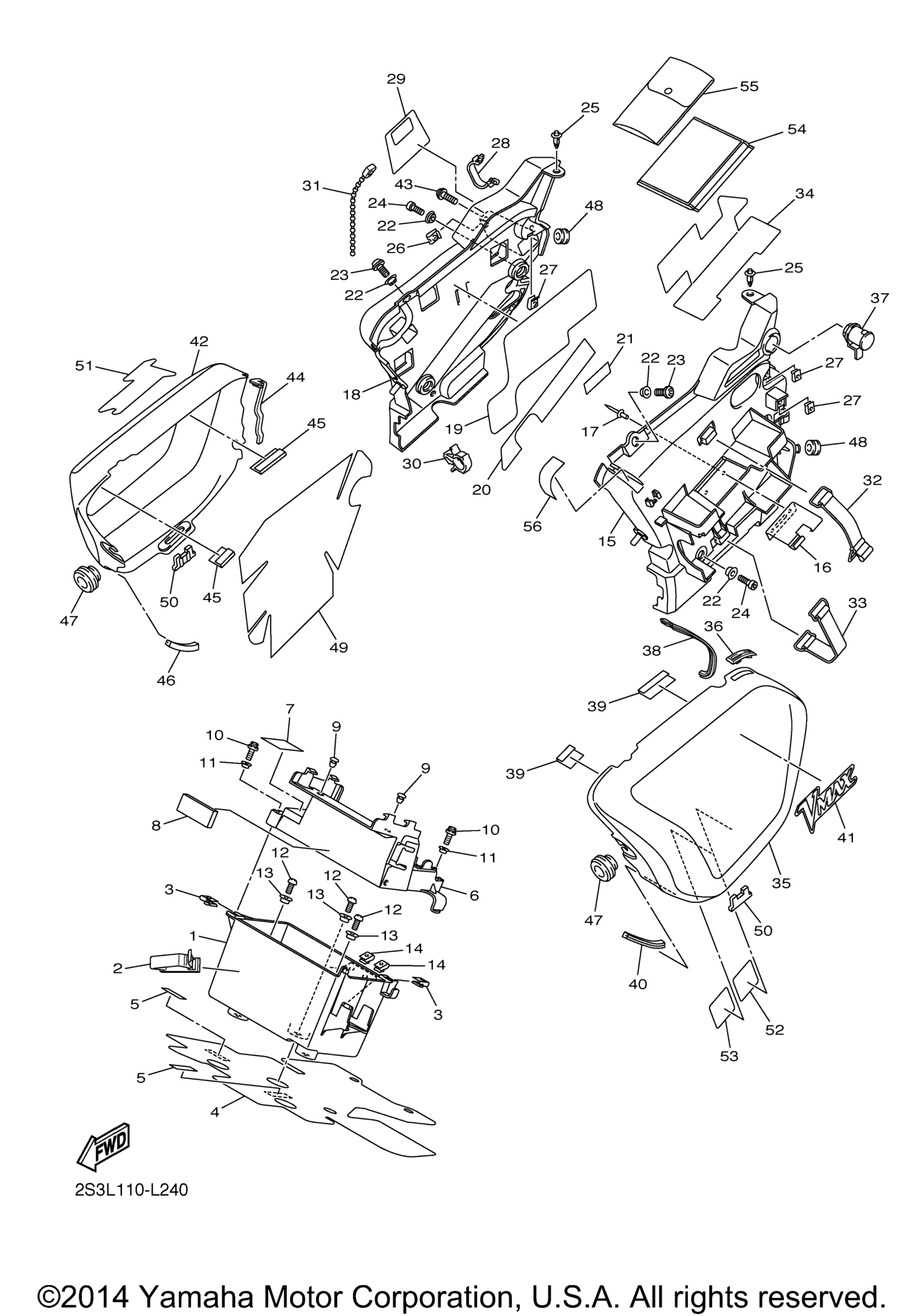

Схема боковой крышки 2 для VMAX (VMX17EGY)
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Battery art. 2S3-2177G-00-00
По запросу
2
Clamp art. 90464-13012-00
По запросу
3
Nut, Spring art. 90183-050A6-00
По запросу
4
Protector art. 2S3-2117G-01-00
По запросу
5
Seal 1 art. 2S3-21732-00-00
По запросу
6
Box, Battery 1 art. 2S3-8212B-00-00
По запросу
7
Patch 5 art. 5JW-2164K-00-00
По запросу
8
Damper 1 art. 2S3-21638-00-00
По запросу
9
Plug art. 90338-07180-00
По запросу
10
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
11
Collar art. 90387-05035-00
По запросу
12
Болт Yamaha art. 92012-06012-00
По запросу
13
Collar art. 90387-06130-00
По запросу
14
Nut, Spring art. 90183-04039-00
По запросу
15
Panel 1 art. 2S3-2172A-00-00
По запросу
16
Hook, Band art. 2S3-2175R-00-00
По запросу
17
Rivet, Blind art. 90267-40076-00
По запросу
18
Panel 2 art. 2S3-2172F-00-00
По запросу
19
Damper, Plate 1 art. 2S3-2414H-00-00
По запросу
20
Damper, Seat art. 2S3-24737-00-00
По запросу
21
Damper, Muffler art. 7TD-14747-10-00
По запросу
22
Collar art. 90387-06040-00
По запросу
23
Bolt, Hex. Socket Button art. 90111-06119-00
По запросу
24
Болт Yamaha art. 91314-06020-00
от 263 ₽
25
Rivet art. 90269-06008-00
По запросу
26
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
27
Nut, Spring art. 90183-050A6-00
По запросу
28
Зажим Yamaha art. 90464-24230-00
По запросу
29
Protector art. 2S3-21652-00-00
По запросу
30
Хомут art. 90464-15157-00
По запросу
31
Band art. 80L-26397-00-00
По запросу
32
Band, Battery art. 3TJ-82131-00-00
По запросу
33
Band, Battery FOR CALIFORNIA art. 26L-82131-00-00
По запросу
34
Damper art. 2S3-21746-00-00
По запросу
35
Cover, Side 3 art. 2S3-21731-10-00
По запросу
36
Cap, Slider art. 2S3-2171P-00-00
По запросу
37
Lock Assy 2 art. 2S3-21708-01-00
По запросу
38
Mole, Seat art. 2S3-24785-00-00
По запросу
39
Damper art. 2AL-84553-00-00
По запросу
40
Mole 4 art. 2S3-28348-00-00
По запросу
41
Emblem 3D art. 2S3-2173D-01-00
По запросу
42
Cover, Side 4 art. 2S3-21741-10-00
По запросу
43
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
44
Mold 2 art. 2S3-2478K-00-00
По запросу
45
Damper art. 2AL-84553-00-00
По запросу
46
Mole 4 art. 2S3-28348-00-00
По запросу
47
Damper art. 2S3-21717-00-00
По запросу
48
Grommet art. 90480-12320-00
По запросу
49
Damper, Seat art. 2S3-24724-00-00
По запросу
50
Damper art. 2S3-24665-00-00
По запросу
51
Emblem 3D art. 2S3-2174D-01-00
По запросу
52
Plate, Routing FOR CALIFORNIA art. 5VX-21684-00-00
По запросу
53
Plate, Routing 2 FOR CALIFORNIA art. 4B5-21686-01-00
По запросу
54
Tool Kit art. 2S3-28100-00-00
По запросу
55
Tool Kit, 2 art. 2S3-28110-00-00
По запросу
56
Tape, 2 art. 2C0-21567-00-00
По запросу
