модель 2014 года
- Модель V star 1300
- Код модели V STAR 1300 DELUXE (XVS13CTFE)

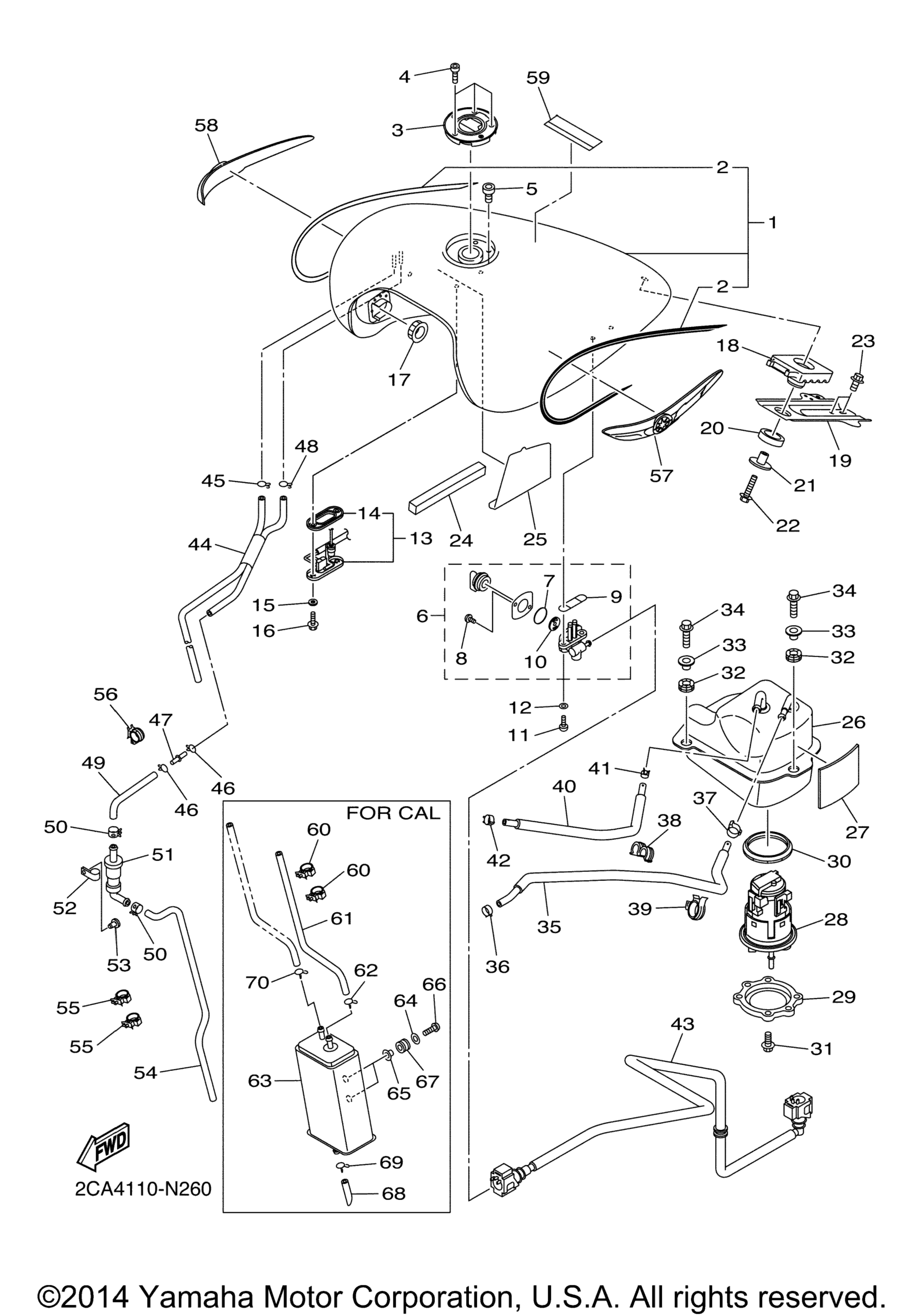

Схема топливного бака для V STAR 1300 DELUXE (XVS13CTFE)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp DBNM8 art. 3D8-Y2410-00-X8
По запросу
2
. .Graphic Set art. 5S6-24240-10-00
По запросу
3
Cap Assy art. 3D8-24602-10-00
По запросу
4
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
5
Болт Yamaha art. 91312-05010-00
от 630 ₽
6
Fuel Cock Assy 1 art. 4JT-24500-20-00
По запросу
7
. .Seal, Cock art. 3AJ-24534-10-00
По запросу
8
. .Screw, Pan Head art. 98517-03008-00
По запросу
9
Прокладка топливного крана Yamaha art. 4X8-24512-10-00
от 1 292 ₽
10
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
11
Screw art. 90149-06108-00
По запросу
12
Washer, Plate art. 90202-05187-00
По запросу
13
Sender Unit Assy, Fuel Meter art. 3D8-85752-11-00
По запросу
14
.Gasket, Sender Unit art. 3D8-85753-00-00
По запросу
15
Washer, Plate art. 90202-05187-00
По запросу
16
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
17
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
18
Damper, Locating 2 art. 1D7-24182-00-00
По запросу
19
Bracket, Tank Fitting art. 3D8-2413Y-00-00
По запросу
20
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
21
Collar art. 90387-06177-00
По запросу
22
Болт Yamaha art. 95812-06030-00
от 882 ₽
23
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
24
Damper 1 art. 3XV-28217-00-00
По запросу
25
Protector, 2 art. 3D8-2476V-00-00
По запросу
26
Pump Case Comp art. 3D8-244A0-00-00
По запросу
27
Damper, Plate 2 art. 3D8-2414J-00-00
По запросу
28
Fuel Pump Comp art. 3D8-13907-03-00
По запросу
29
Bracket, Fuel Pump art. 3D8-24491-10-00
По запросу
30
O-Ring art. 19B-24486-01-00
По запросу
31
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
32
Damper, Locating 5 art. 3D8-24185-00-00
По запросу
33
Collar art. 90387-062U9-00
По запросу
34
Болт с фланцем art. 95817-06025-00
По запросу
35
Pipe, Fuel 1 art. 3D8-24311-11-00
По запросу
36
Clip art. 90467-12004-00
По запросу
37
Clip art. 90467-130A1-00
По запросу
38
Clamp art. 90464-19001-00
По запросу
39
Clamp art. 90464-20191-00
По запросу
40
Pipe 2 art. 3D8-24312-11-00
По запросу
41
Clip art. 90467-160A2-00
По запросу
42
Clip art. 5PX-2411M-00-00
По запросу
43
Pipe, Fuel 1 art. 3D8-13971-00-00
По запросу
44
Hose Assy art. 3D8-2318J-01-00
По запросу
45
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
46
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
47
Joint art. 4XY-14568-00-00
По запросу
48
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
49
Pipe 13 art. 3D8-24324-00-00
По запросу
50
Clip art. 90467-09001-00
По запросу
51
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
52
Зажим Yamaha art. 90464-15014-00
По запросу
53
Rivet art. 90269-05005-00
По запросу
54
Hose art. 90445-10040-00
По запросу
55
Clamp art. 90464-20191-00
По запросу
56
Clamp art. 90464-15192-00
По запросу
57
Emblem art. 3D8-2416B-00-00
По запросу
58
Emblem art. 3D8-2417B-00-00
По запросу
59
Label, Caution art. 1TP-2118K-A2-00
По запросу
60
Clamp FOR CALIFORNIA art. 90464-25217-00
По запросу
61
Pipe 1 FOR CALIFORNIA art. 3D8-2486A-01-00
По запросу
62
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
63
Canister Assy FOR CALIFORNIA art. 5PX-24170-00-00
По запросу
64
Шайба Yamaha art. 90201-06057-00
от 630 ₽
65
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
66
Bolt, Hex. Socket Button FOR CALIFORNIA art. 90111-06046-00
По запросу
67
Grommet FOR CALIFORNIA art. 90480-13163-00
По запросу
68
Pipe 14 FOR CALIFORNIA art. 3D8-24325-00-00
По запросу
69
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
70
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
