модель 2014 года
- Модель V star 1300
- Код модели V STAR 1300 TOURER (XVS13CTEB)

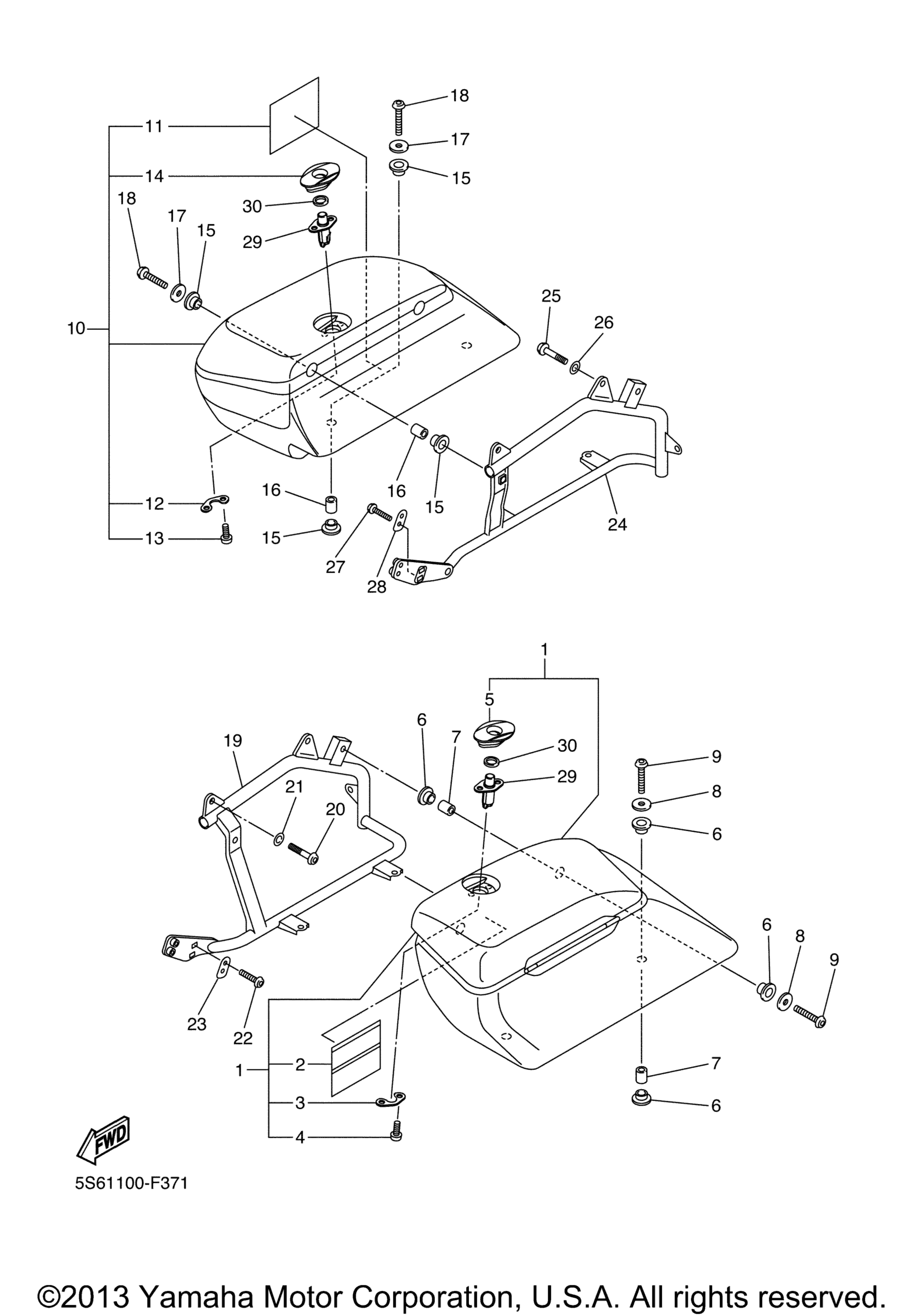

Схема кофр для V STAR 1300 TOURER (XVS13CTEB)
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag Comp. 1 art. 5S6-F8430-01-00
По запросу
2
. .Label, Caution art. 5S6-F8446-00-00
По запросу
3
. Plate, Lock 1 art. 2C5-F848T-00-00
По запросу
4
. .Bolt, Button Head art. 92014-05010-00
По запросу
5
. .Cover Lock Assy 2 art. 5S6-F8493-00-00
По запросу
6
Grommet art. 90480-20004-00
По запросу
7
Collar art. 90387-08077-00
По запросу
8
Washer, Plate art. 90201-065G8-00
По запросу
9
Bolt, Button Head art. 92012-06025-00
По запросу
10
Saddbag Comp. 2 art. 5S6-F8440-01-00
По запросу
11
. .Label, Caution art. 5S6-F8446-00-00
По запросу
12
. Plate, Lock 1 art. 2C5-F848T-00-00
По запросу
13
. .Bolt, Button Head art. 92014-05010-00
По запросу
14
. .Cover Lock Assy 2 art. 5S6-F849K-00-00
По запросу
15
Grommet art. 90480-20004-00
По запросу
16
Collar art. 90387-08077-00
По запросу
17
Washer, Plate art. 90201-065G8-00
По запросу
18
Bolt, Button Head art. 92012-06025-00
По запросу
19
Frame, Saddlebag 1 art. 5S6-28473-01-00
По запросу
20
Bolt, Button Head art. 92012-08065-00
По запросу
21
Washer art. 92902-08200-00
По запросу
22
Bolt, Hex. Socket Button art. 90111-08046-00
По запросу
23
Plate art. 5S6-28417-00-00
По запросу
24
Frame, Saddlebag 2 art. 5S6-28474-01-00
По запросу
25
Bolt, Button Head art. 92012-08065-00
По запросу
26
Washer art. 92902-08200-00
По запросу
27
Bolt, Hex. Socket Button art. 90111-08046-00
По запросу
28
Plate art. 5S6-28417-00-00
По запросу
29
Lock Assy 1 art. 5S6-28408-00-00
По запросу
30
Seal 1 art. 5S6-28428-00-00
По запросу
