модель 2014 года
- Модель V star 1300
- Код модели V STAR 1300 (XVS13AECR) CA

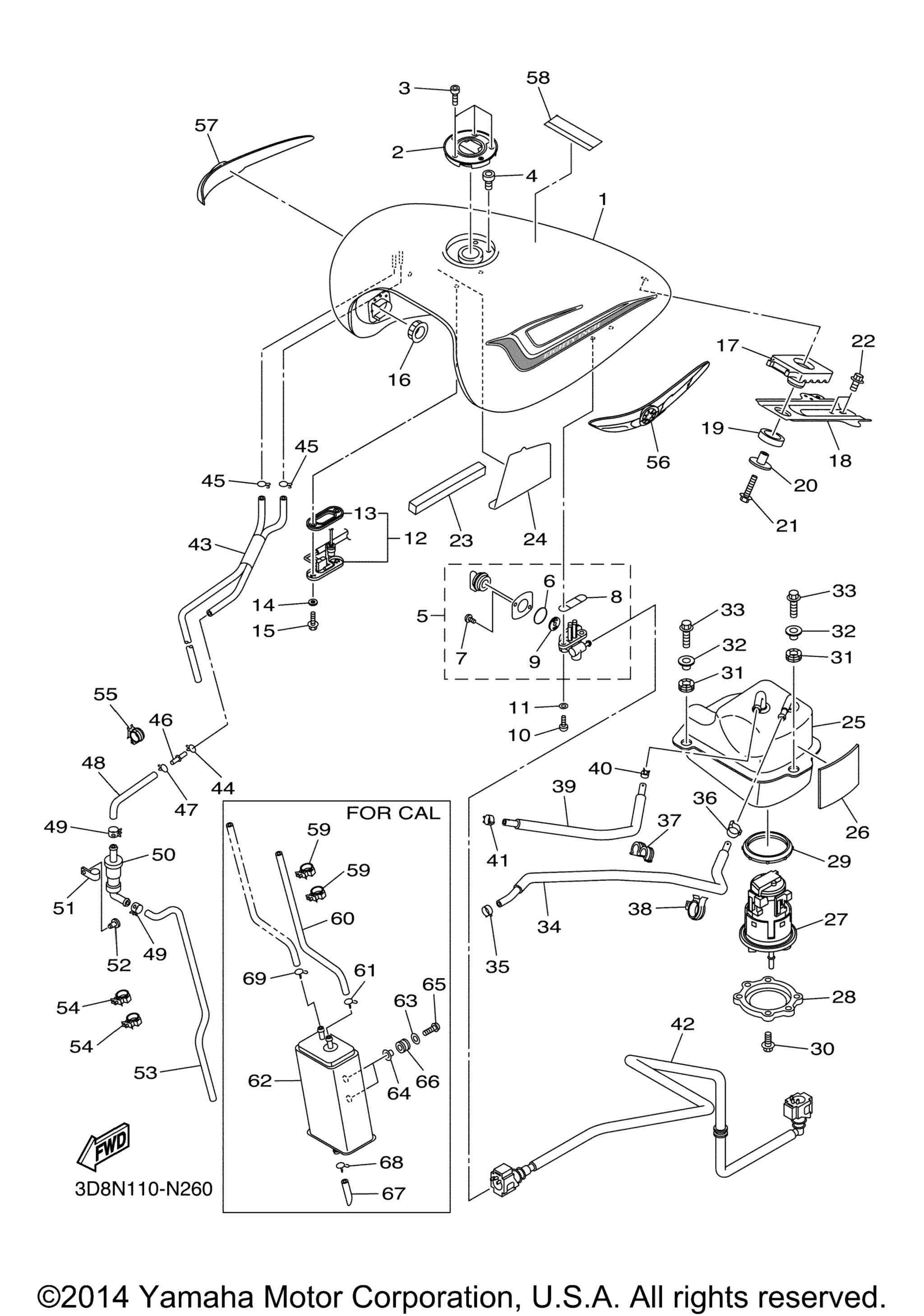

Схема топливного бака для V STAR 1300 (XVS13AECR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp DRMK art. 3D8-Y2410-00-X7
По запросу
2
Cap Assy art. 3D8-24602-10-00
По запросу
3
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
4
Болт Yamaha art. 91312-05010-00
от 630 ₽
5
Fuel Cock Assy 1 art. 4JT-24500-20-00
По запросу
6
. .Seal, Cock art. 3AJ-24534-10-00
По запросу
7
. .Screw, Pan Head art. 98517-03008-00
По запросу
8
Прокладка топливного крана Yamaha art. 4X8-24512-10-00
от 1 292 ₽
9
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
10
Screw art. 90149-06108-00
По запросу
11
Washer, Plate art. 90202-05187-00
По запросу
12
Sender Unit Assy, Fuel Meter art. 3D8-85752-11-00
По запросу
13
. .Gasket, Sender Unit art. 3D8-85753-00-00
По запросу
14
Washer, Plate art. 90202-05187-00
По запросу
15
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
16
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
17
Damper, Locating 2 art. 1D7-24182-00-00
По запросу
18
Bracket, Tank Fitting art. 3D8-2413Y-00-00
По запросу
19
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
20
Collar art. 90387-06177-00
По запросу
21
Болт Yamaha art. 95812-06030-00
от 882 ₽
22
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
23
Damper 1 art. 3XV-28217-00-00
По запросу
24
Protector, 2 art. 3D8-2476V-00-00
По запросу
25
Pump Case Comp art. 3D8-244A0-00-00
По запросу
26
Damper, Plate 2 art. 3D8-2414J-00-00
По запросу
27
Fuel Pump Comp art. 3D8-13907-03-00
По запросу
28
Bracket, Fuel Pump art. 3D8-24491-10-00
По запросу
29
O-Ring art. 19B-24486-01-00
По запросу
30
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
31
Damper, Locating 5 art. 3D8-24185-00-00
По запросу
32
Collar art. 90387-062U9-00
По запросу
33
Болт с фланцем art. 95817-06025-00
По запросу
34
Pipe, Fuel 1 art. 3D8-24311-11-00
По запросу
35
Clip art. 90467-12004-00
По запросу
36
Clip art. 90467-130A1-00
По запросу
37
Clamp art. 90464-19001-00
По запросу
38
Clamp art. 90464-20191-00
По запросу
39
Pipe 2 art. 3D8-24312-11-00
По запросу
40
Clip art. 90467-160A2-00
По запросу
41
Clip art. 5PX-2411M-00-00
По запросу
42
Pipe, Fuel 1 art. 3D8-13971-00-00
По запросу
43
Hose Assy art. 3D8-2318J-01-00
По запросу
44
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
45
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
46
Joint art. 4XY-14568-00-00
По запросу
47
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
48
Pipe 13 art. 3D8-24324-00-00
По запросу
49
Clip art. 90467-09001-00
По запросу
50
Roll Over Valve Assy art. 5RB-24180-00-00
По запросу
51
Зажим Yamaha art. 90464-15014-00
По запросу
52
..Rivet art. 90269-05005-00
По запросу
53
Hose art. 90445-10040-00
По запросу
54
Clamp art. 90464-20191-00
По запросу
55
Clamp art. 90464-15192-00
По запросу
56
Emblem art. 3D8-2416B-00-00
По запросу
57
Emblem art. 3D8-2417B-00-00
По запросу
58
Label, Caution art. 5GK-2118K-00-00
По запросу
59
Clamp FOR CALIFORNIA art. 90464-25217-00
По запросу
60
Pipe 1 FOR CALIFORNIA art. 3D8-2486A-01-00
По запросу
61
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
62
Canister Assy FOR CALIFORNIA art. 5PX-24170-00-00
По запросу
63
Шайба Yamaha art. 90201-06057-00
от 630 ₽
64
Collar FOR CALIFORNIA art. 90387-062L2-00
По запросу
65
Bolt, Hex. Socket Button FOR CALIFORNIA art. 90111-06046-00
По запросу
66
Grommet FOR CALIFORNIA art. 90480-13163-00
По запросу
67
Pipe 14 FOR CALIFORNIA art. 3D8-24325-00-00
По запросу
68
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
69
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
