модель 2014 года
- Модель V-STAR 650
- Код модели V STAR 650 CUSTOM (XVS65ECS) CA

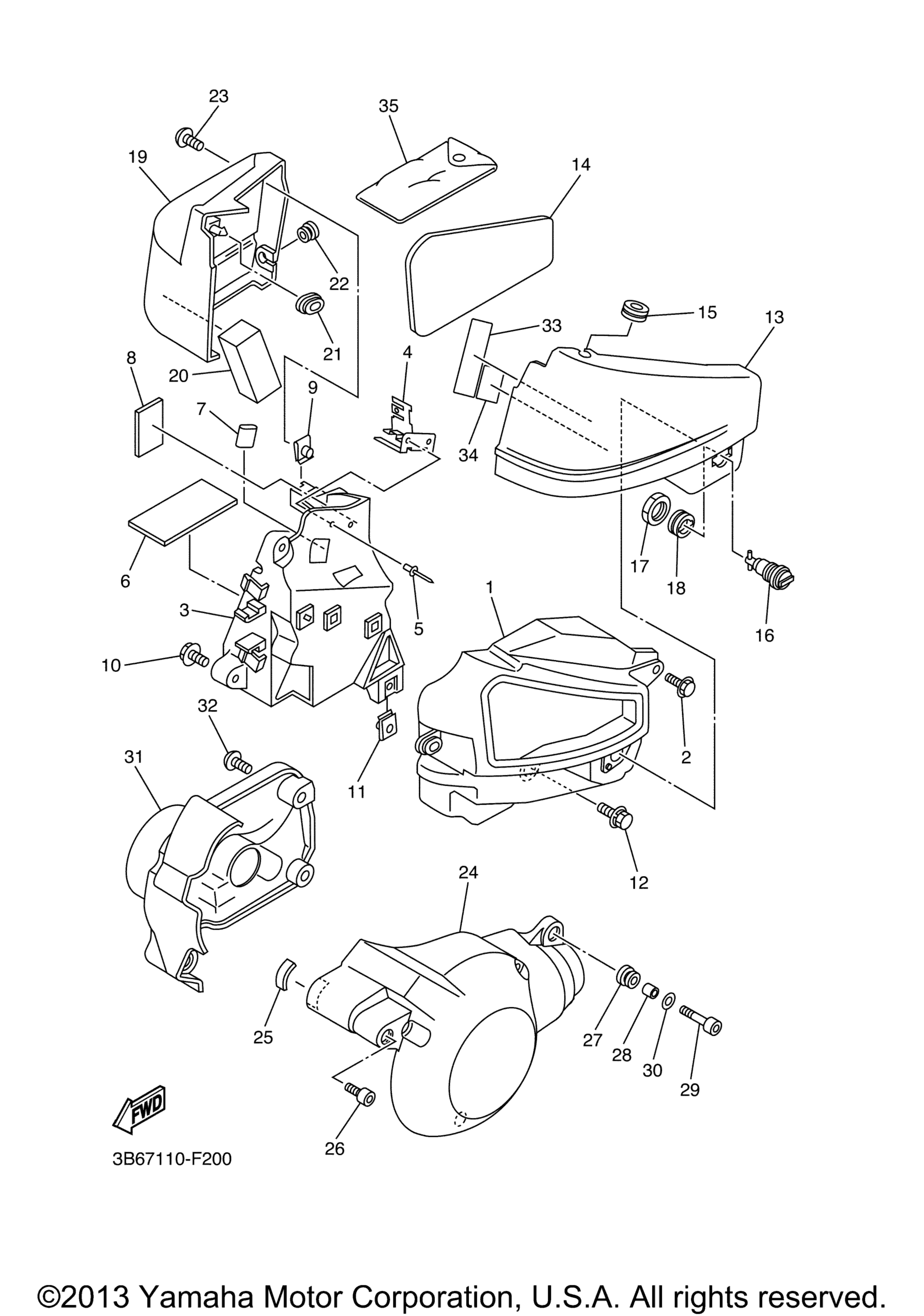

Схема боковой крышки для V STAR 650 CUSTOM (XVS65ECS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Box Comp art. 4TR-2160A-00-00
По запросу
2
Bolt, With Washer art. 90119-06118-00
По запросу
3
Box, Battery art. 4TR-2177G-10-00
По запросу
4
Bracket 1 art. 5SC-2172K-00-00
По запросу
5
Rivet, Blind art. 90267-32071-00
По запросу
6
Seat, Battery art. 5Y1-82122-00-00
По запросу
7
Hose art. 90446-14359-00
По запросу
8
Damper art. 22F-2139X-00-00
По запросу
9
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
10
Bolt, With Washer art. 90119-06118-00
По запросу
11
Nut, Spring art. 90183-06023-00
По запросу
12
Bolt, With Washer art. 90119-06172-00
По запросу
13
Cover, Side 1 S3 art. 5BN-21711-11-PF
По запросу
14
Damper art. 4TR-21717-00-00
По запросу
15
Grommet art. 90480-12320-00
По запросу
16
Lock Assy 2 art. 55K-21708-00-00
По запросу
17
Nut art. 90170-22187-00
По запросу
18
Grommet art. 90480-24186-00
По запросу
19
Cover, Side 2 S3 art. 5BN-21721-01-PF
По запросу
20
Protector 5 art. 84M-77555-00-00
По запросу
21
Grommet art. 90480-01559-00
По запросу
22
Grommet art. 90480-12320-00
По запросу
23
Screw art. 90149-06302-00
По запросу
24
Cover, Side 3 art. 4TR-21731-00-00
По запросу
25
Damper art. 5G3-21747-00-00
По запросу
26
Bolt, Hexagon Socket Head art. 91314-06012-00
По запросу
27
Втулка Yamaha art. 90480-10289-00
По запросу
28
Втулка Yamaha art. 90387-06113-00
По запросу
29
Болт Yamaha art. 91314-06020-00
от 263 ₽
30
Washer, Plate art. 90201-06062-00
По запросу
31
Cover, Side 4 art. 4VR-21741-00-00
По запросу
32
Болт Yamaha art. 90110-06200-00
По запросу
33
Label, Caution art. 3JJ-28446-A1-00
По запросу
34
Label, Caution art. 4BR-24877-A0-00
По запросу
35
Tool Kit art. 4TR-28100-01-00
По запросу
