модель 2015 года
- Модель Bolt
- Код модели BOLT C SPEC (XVS95CRFCG) CA

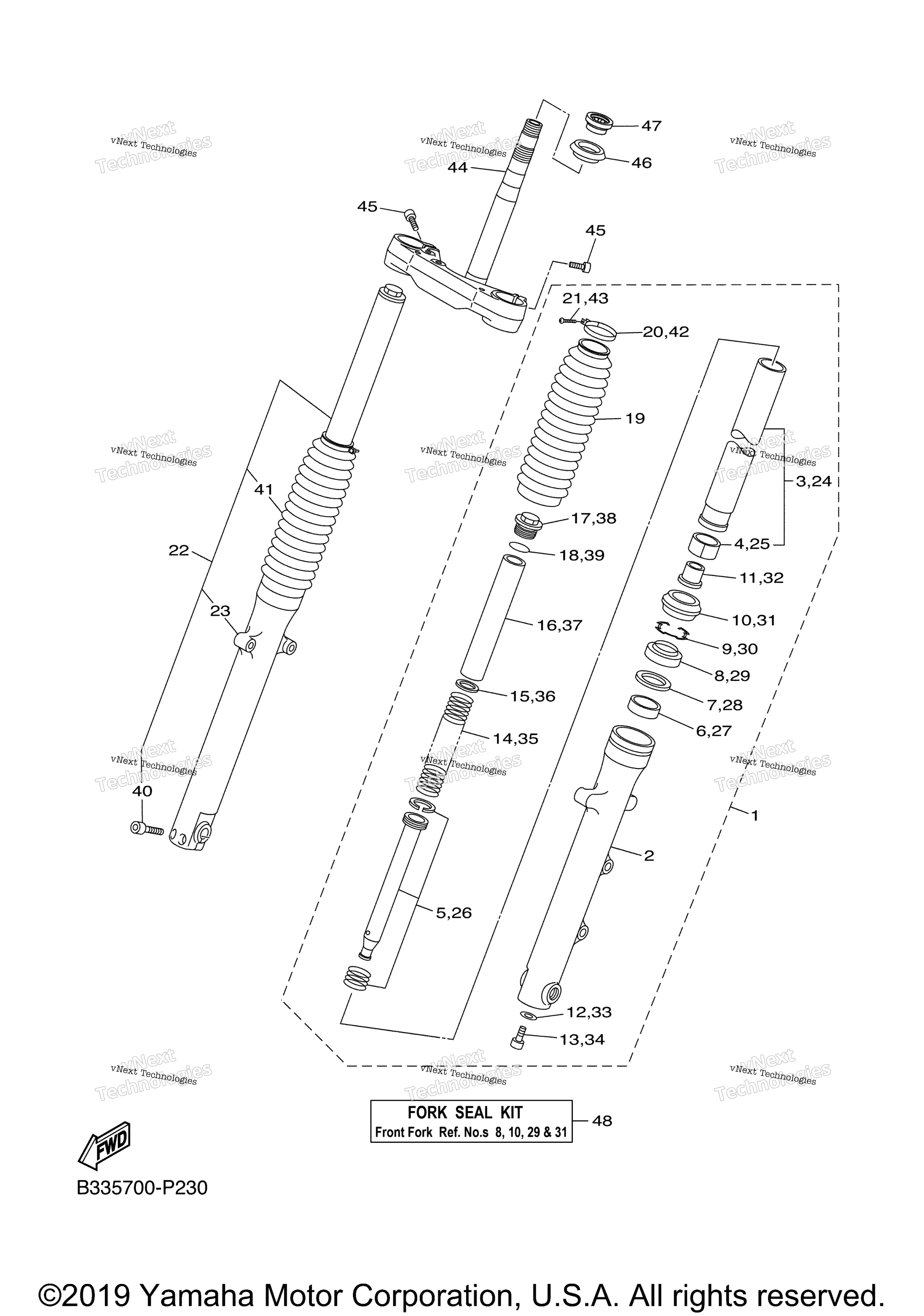

Схема передней вилки для BOLT C SPEC (XVS95CRFCG) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. B33-23102-00-00
По запросу
2
. .Tube, Outer (L.H) art. B33-23126-00-00
По запросу
3
. . Inner Tube Comp. 1 art. B33-23110-00-00
По запросу
4
. . ..Metal, Slide art. 4FM-23171-40-00
По запросу
5
. .Cylinder Comp., Front Fork art. B33-23170-00-00
По запросу
6
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
7
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
8
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
9
. .Ring, Snap art. 26H-23156-00-00
По запросу
10
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
11
. .Spindle, Taper (KYB) art. 4YR-23173-00-00
По запросу
12
. .Gasket (KYB) art. 509-23158-L0-00
По запросу
13
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
14
. .Spring, Front Fork art. B33-23141-00-00
По запросу
15
. .Washer, Spring Upper art. 4DW-23149-40-00
По запросу
16
. .Spacer art. 22B-23118-20-00
По запросу
17
. .Bolt, Cap art. 1D0-23111-00-00
По запросу
18
. .O-Ring art. 1TP-23188-01-00
По запросу
19
. .Boot art. B33-23191-00-00
По запросу
20
. .Band art. 43M-23192-L0-00
По запросу
21
Винт Yamaha art. 98517-04016-00
от 987 ₽
22
Front Fork Assy (R.H) art. B33-23103-00-00
По запросу
23
. .Tube, Outer 2 art. B33-23136-00-00
По запросу
24
. . Inner Tube Comp. 1 art. B33-23110-00-00
По запросу
25
. . ..Metal, Slide art. 4FM-23171-40-00
По запросу
26
. .Cylinder Comp., Front Fork art. B33-23170-00-00
По запросу
27
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
28
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
29
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
30
. .Ring, Snap art. 26H-23156-00-00
По запросу
31
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
32
. .Spindle, Taper (KYB) art. 4YR-23173-00-00
По запросу
33
. .Gasket (KYB) art. 509-23158-L0-00
По запросу
34
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
35
. .Spring, Front Fork art. B33-23141-00-00
По запросу
36
. .Washer, Spring Upper art. 4DW-23149-40-00
По запросу
37
. .Spacer art. 22B-23118-20-00
По запросу
38
. .Bolt, Cap art. 1D0-23111-00-00
По запросу
39
. .O-Ring art. 1TP-23188-01-00
По запросу
40
. Bolt, Hexagon Socket Head art. 91314-08035-00
По запросу
41
. .Boot art. B33-23191-00-00
По запросу
42
. .Band art. 43M-23192-L0-00
По запросу
43
Винт Yamaha art. 98517-04016-00
от 987 ₽
44
Under Bracket Comp art. 1TP-23340-01-00
По запросу
45
Bolt, Hexagon Socket Head art. 91314-10020-00
По запросу
46
Сальник вилки Yamaha art. 3FV-23462-00-00
По запросу
47
Подшипник вилки Yamaha art. 93399-99932-00
По запросу
48
Fork Seal Kit NOT SHOWN art. 4EB-W003B-00-00
По запросу
