модель 2015 года
- Модель Bolt
- Код модели BOLT R SPEC (XVS95CFB)

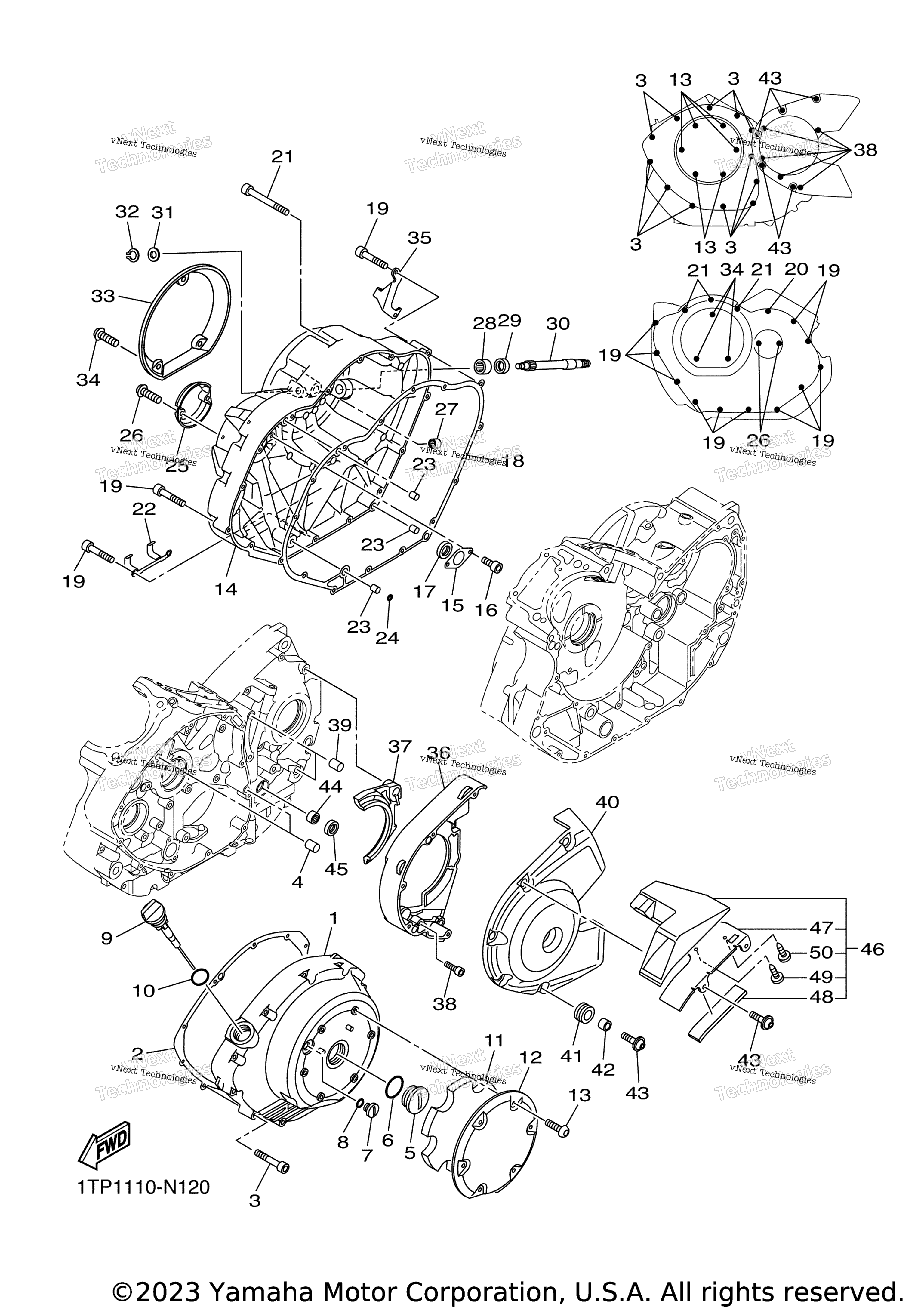

Схема крышки картера 1 для BOLT R SPEC (XVS95CFB)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 5S7-15411-00-00
По запросу
2
Gasket, Crankcase Cover 1 art. 3D8-15451-00-00
По запросу
3
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
4
Палец Yamaha art. 99530-08012-00
от 882 ₽
5
Plug, Straight Screw art. 90340-36078-00
По запросу
6
Кольцо уплотнительное Yamaha art. 93210-35804-00
По запросу
7
Заглушка, прямой винт art. 90340-14117-00
По запросу
8
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
9
Plug, Oil Level art. 5S7-15362-10-00
По запросу
10
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
11
Damper 1 art. 5S7-1542A-00-00
По запросу
12
Cover art. 1TP-15492-00-00
По запросу
13
Bolt, Button Head art. 92014-06014-00
По запросу
14
Cover, Crankcase 2 art. 5S7-15421-01-00
По запросу
15
Plate, Bearing Cover art. 3D8-15388-00-00
По запросу
16
Болт Yamaha art. 91317-06012-00
По запросу
17
Oil Seal art. 93101-14102-00
По запросу
18
Gasket, Crankcase Cover 2 INCL. IN CLUTCH PLATE KIT art. 3D8-15461-00-00
По запросу
19
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
20
Bolt, Hexagon Socket Head art. 90110-06299-00
По запросу
21
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
22
Plate art. 1TP-81845-00-00
По запросу
23
Палец Yamaha art. 99530-08012-00
от 882 ₽
24
Уплотнительное кольцо Yamaha art. 93210-07135-00
По запросу
25
Cover 2 art. 1TP-15423-00-00
По запросу
26
Bolt, Button Head art. 92014-06014-00
По запросу
27
.Bearing art. 93317-11096-00
По запросу
28
Подшипник Yamaha art. 93315-31502-00
По запросу
29
Сальник Yamaha art. 93102-15212-00
от 987 ₽
30
Axle, Push Lever art. 3D8-16382-00-00
По запросу
31
Шайба Yamaha art. 92990-08600-00
от 368 ₽
32
Стопорное кольцо Yamaha art. 99080-07600-00
от 473 ₽
33
Cover, Generator art. 1TP-15415-01-00
По запросу
34
Bolt, Button Head art. 92014-06014-00
По запросу
35
Holder, Clutch Cable art. 3D8-15441-00-00
По запросу
36
Stay, Crankcase Cover 1 art. 3D8-1541A-01-00
По запросу
37
Damper 4 art. 3D8-15337-02-00
По запросу
38
Bolt, Hexagon Socket Head art. 91317-08035-00
По запросу
39
Pin, Dowel art. 99590-10114-00
По запросу
40
Cover, Oil Pump 2 art. 1TP-15426-00-00
По запросу
41
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
42
Collar art. 90387-06286-00
По запросу
43
Bolt, Hex.Socket Button art. 90111-06130-00
По запросу
44
Bearing art. 93317-11287-00
По запросу
45
Oil Seal (Sd 12-22-5 Hs) art. 93102-12106-00
от 290 ₽
46
Air Duct Assy art. 1TP-15470-00-00
По запросу
47
. .Plate art. 1TP-15113-00-00
По запросу
48
. .Damper 1 art. 5S7-15316-00-00
По запросу
49
. Screw, Tapping art. 97707-40014-00
По запросу
50
. Screw, Tapping art. 97702-40010-00
По запросу
