модель 2015 года
- Модель Bolt
- Код модели BOLT R SPEC (XVS95CFCB) CA

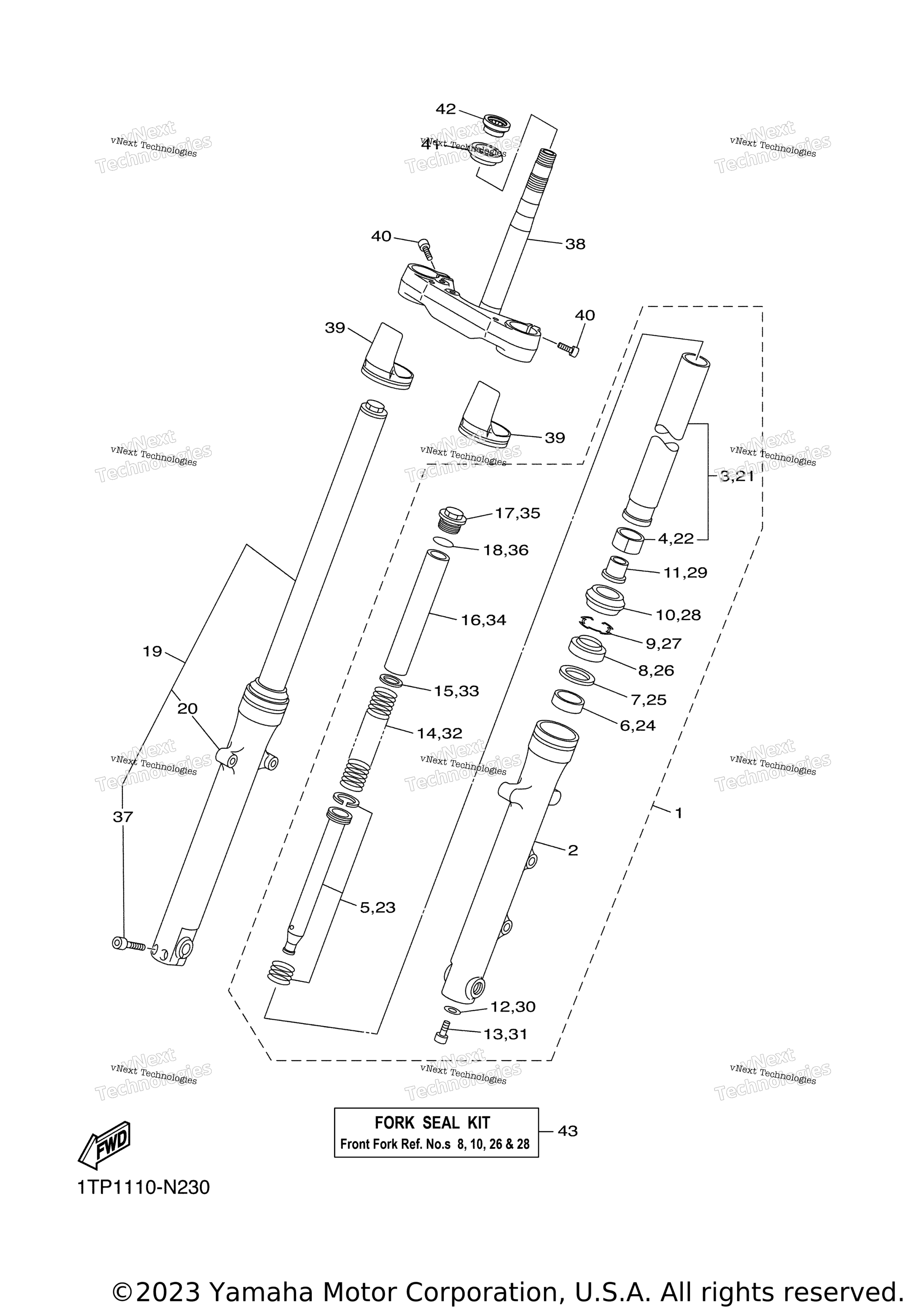

Схема передней вилки для BOLT R SPEC (XVS95CFCB) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 1TP-23102-01-00
По запросу
2
. .Tube, Outer (L.H) art. 1TP-23126-01-00
По запросу
3
. . Inner Tube Comp. 1 art. 1TP-23110-01-00
По запросу
4
. . .Metal, Slide art. 4FM-23171-40-00
По запросу
5
. .Cylinder Comp., Front Fork art. 1TP-23170-01-00
По запросу
6
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
7
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
8
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
9
. .Ring, Snap art. 26H-23156-00-00
По запросу
10
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
11
. .Spindle, Taper art. 1TP-23173-00-00
По запросу
12
. .Gasket art. 509-23158-L0-00
По запросу
13
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
14
. .Spring, Front Fork art. 1TP-23141-01-00
По запросу
15
. .Washer, Spring Upper art. 1TP-23149-00-00
По запросу
16
. .Spacer art. 1TP-23118-00-00
По запросу
17
. .Bolt, Cap art. 1D0-23111-00-00
По запросу
18
. .O-Ring art. 1TP-23188-01-00
По запросу
19
Front Fork Assy (R.H) art. 1TP-23103-01-00
По запросу
20
. .Tube, Outer art. 1TP-23136-01-00
По запросу
21
. . Inner Tube Comp. 1 art. 1TP-23110-01-00
По запросу
22
. . .Metal, Slide art. 4FM-23171-40-00
По запросу
23
. .Cylinder Comp., Front Fork art. 1TP-23170-01-00
По запросу
24
. .Metal, Slide 1 art. 4FM-23125-40-00
По запросу
25
. .Washer, Oil Seal art. 36Y-23146-10-00
По запросу
26
Сальник передней вилки Yamaha art. 4EB-23145-01-00
По запросу
27
. .Ring, Snap art. 26H-23156-00-00
По запросу
28
Сальник передней вилки Yamaha art. 4EB-23144-00-00
По запросу
29
. .Spindle, Taper art. 1TP-23173-00-00
По запросу
30
. .Gasket art. 509-23158-L0-00
По запросу
31
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
32
. .Spring, Front Fork art. 1TP-23141-01-00
По запросу
33
. .Washer, Spring Upper art. 1TP-23149-00-00
По запросу
34
. .Spacer art. 1TP-23118-00-00
По запросу
35
. .Bolt, Cap art. 1D0-23111-00-00
По запросу
36
. .O-Ring art. 1TP-23188-01-00
По запросу
37
. .Fork Bolt art. 91314-08035-00
По запросу
38
Under Bracket Comp art. 1TP-23340-01-00
По запросу
39
Cover art. 4PU-2331G-00-00
По запросу
40
Bolt, Hexagon Socket Head art. 91314-10020-00
По запросу
41
Сальник вилки Yamaha art. 3FV-23462-00-00
По запросу
42
Подшипник вилки Yamaha art. 93399-99932-00
По запросу
43
Fork Seal Kit NOT SHOWN art. 4EB-W003B-00-00
По запросу
