модель 2015 года
- Модель Bolt
- Код модели BOLT R SPEC (XVS95CFS)

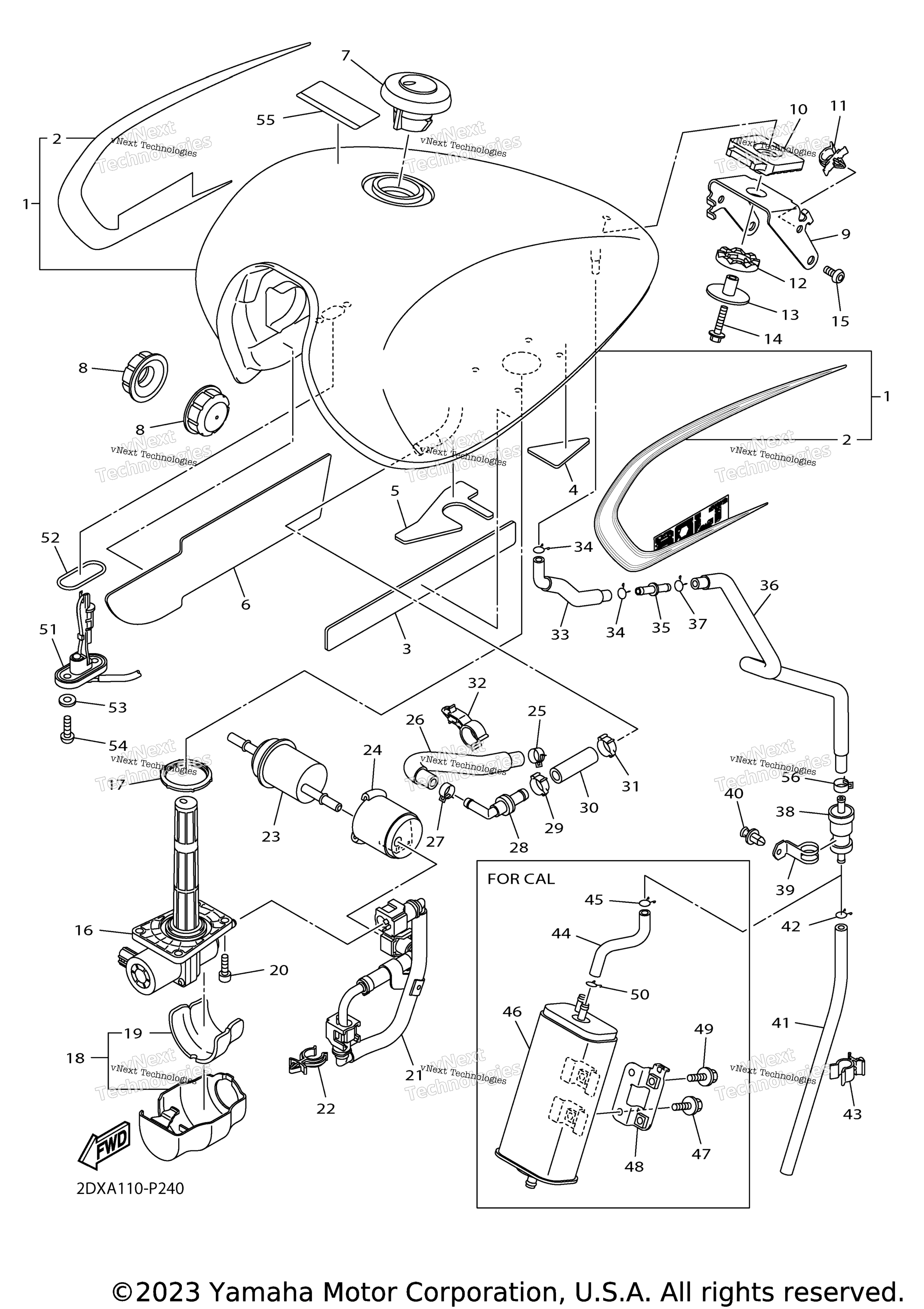

Схема топливного бака для BOLT R SPEC (XVS95CFS)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR MS1 art. 1TP-WG241-01-03
По запросу
1
Fuel Tank Comp UR FOR SMX art. 1TP-W2410-01-09
По запросу
2
. . Graphic Set FOR MS1 art. 2DX-24240-00-00
По запросу
3
Damper, Plate 1 art. 1TP-2414H-00-00
По запросу
4
Damper, Plate 2 art. 1TP-2414J-00-00
По запросу
5
Damper, Plate 3 art. 1TP-2414K-00-00
По запросу
6
Protector, Fuel Tank art. 1TP-24141-01-00
По запросу
7
Cap Assy art. 4NK-24602-20-00
По запросу
8
Damper, Locating 1 art. 1TP-24181-00-00
По запросу
9
Bracket, Tank Fitting art. 1TP-2413Y-00-00
По запросу
10
Damper, Locating 2 art. 1TP-24182-00-00
По запросу
11
Clamp art. 90464-14001-00
По запросу
12
Damper, Locating 3 art. 1TP-24183-00-00
По запросу
13
Collar art. 90387-06177-00
По запросу
14
Болт Yamaha art. 95812-06030-00
от 882 ₽
15
Bolt, Button Head art. 92012-08012-00
По запросу
16
Fuel Pump Comp art. 1TP-13907-00-00
По запросу
17
O-Ring art. 1TP-24486-00-00
По запросу
18
Cover art. 1TP-24474-01-00
По запросу
19
. .Damper, Plate 4 art. 1TP-2414N-00-00
По запросу
20
Bolt, Hexagon Socket Head art. 91317-05016-00
По запросу
21
Fuel Pipe Assy. 2 art. 1TP-24330-01-00
По запросу
22
Clamp art. 90464-16240-00
По запросу
23
Filter art. 1TP-13915-00-00
По запросу
24
Band 1 art. 1TP-24398-00-00
По запросу
25
Clip art. 90467-12003-00
По запросу
26
Pipe 5 art. 1TP-24315-01-00
По запросу
27
Clip art. 90467-12003-00
По запросу
28
Check Valve Assy art. 1TP-14860-00-00
По запросу
29
Clip art. 90467-150A6-00
По запросу
30
Pipe 4 art. 1TP-24314-01-00
По запросу
31
Clip art. 90467-150A6-00
По запросу
32
Clamp art. 90464-17009-00
По запросу
33
Pipe 3 art. 1TP-24313-00-00
По запросу
34
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
35
.Joint art. 4XY-14568-00-00
По запросу
36
Pipe 6 art. 1TP-24316-00-00
По запросу
37
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
38
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
39
Clamp 2 art. 1TP-24136-00-00
По запросу
40
Rivet art. 90269-05005-00
По запросу
41
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
42
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
43
Clamp art. 90464-12015-00
По запросу
44
Pipe 1 FOR CALIFORNIA art. 1TP-2486A-00-00
По запросу
45
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
46
Canister Assy FOR CALIFORNIA art. 5PX-24170-00-00
По запросу
47
Bolt, Flange FOR CALIFORNIA art. 95812-06010-00
от 578 ₽
48
Plate FOR CALIFORNIA art. 1TP-2413X-00-00
По запросу
49
Bolt, Flange FOR CALIFORNIA art. 95817-06014-00
По запросу
50
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
51
Sender Unit Assy, Fuel Meter art. 1TP-85752-01-00
По запросу
52
Gasket, Sender Unit art. 42X-85753-00-00
По запросу
53
Washer, Plate art. 90202-05187-00
По запросу
54
Screw art. 90149-06108-00
По запросу
55
Label, Caution art. 1TP-2118K-01-00
По запросу
56
Clip art. 90467-09001-00
По запросу
