модель 2015 года
- Модель Bolt
- Код модели BOLT (XVS95CFCL) CA

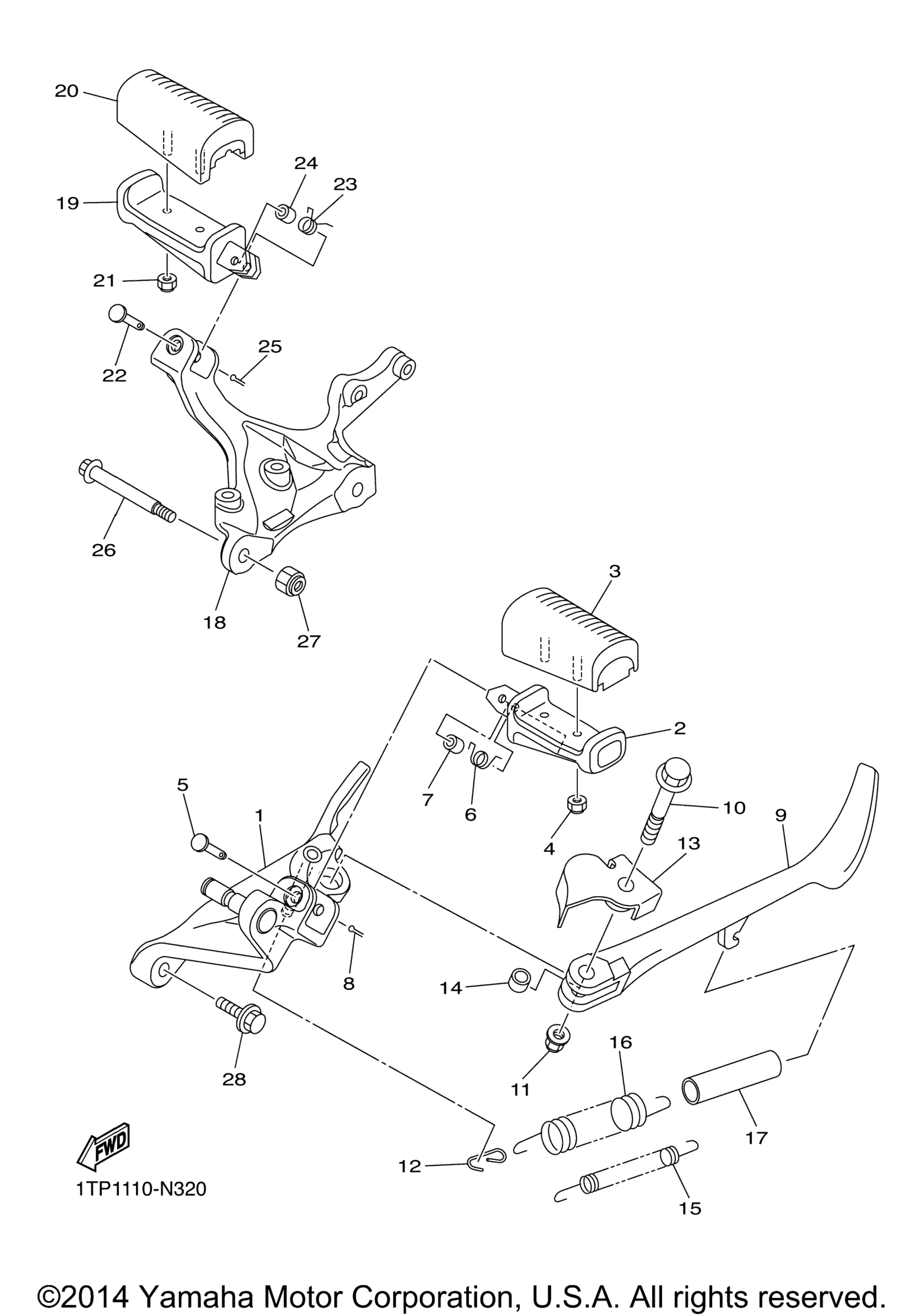

Схема подножки и подставки для BOLT (XVS95CFCL) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Footrest 1 art. 1TP-27411-00-00
По запросу
2
Footrest 3 art. 1TP-27451-00-00
По запросу
3
Cover, Footrest art. 4VR-27413-00-00
По запросу
4
Гайка Yamaha art. 95617-06100-00
от 368 ₽
5
Pin, Clevis art. 90240-08145-00
По запросу
6
Spring, Torsion art. 90508-18054-00
По запросу
7
Втулка металлическая Yamaha art. 90387-087K5-00
от 1 187 ₽
8
Шплинт Yamaha art. 91490-25020-00
По запросу
9
Stand, Side art. 1TP-27311-00-00
По запросу
10
Bolt, Flange art. 90105-10426-00
По запросу
11
Nut, Self-Locking art. 90185-10008-00
По запросу
12
Link, Side Stand art. 1TP-27315-00-00
По запросу
13
Washer art. 1TP-27322-00-00
По запросу
14
Collar art. 90387-10020-00
По запросу
15
Spring, Tension art. 90506-23490-00
По запросу
16
Spring, Tension art. 90506-29507-00
По запросу
17
Hose (L60) art. 90445-16641-00
По запросу
18
Footrest 2 art. 1TP-27421-00-00
По запросу
19
Footrest 4 art. 1TP-27461-00-00
По запросу
20
Cover, Footrest art. 4VR-27413-00-00
По запросу
21
Гайка Yamaha art. 95617-06100-00
от 368 ₽
22
Pin, Clevis art. 90240-08145-00
По запросу
23
Spring, Torsion art. 90508-18054-00
По запросу
24
Втулка металлическая Yamaha art. 90387-087K5-00
от 1 187 ₽
25
Шплинт Yamaha art. 91490-25020-00
По запросу
26
Bolt, Flange art. 90105-10323-00
По запросу
27
Nut, Self-Locking art. 90185-10008-00
По запросу
28
Bolt, Flange art. 90105-10009-00
По запросу
