модель 2015 года
- Модель Bolt
- Код модели BOLT (XVS95CFL)

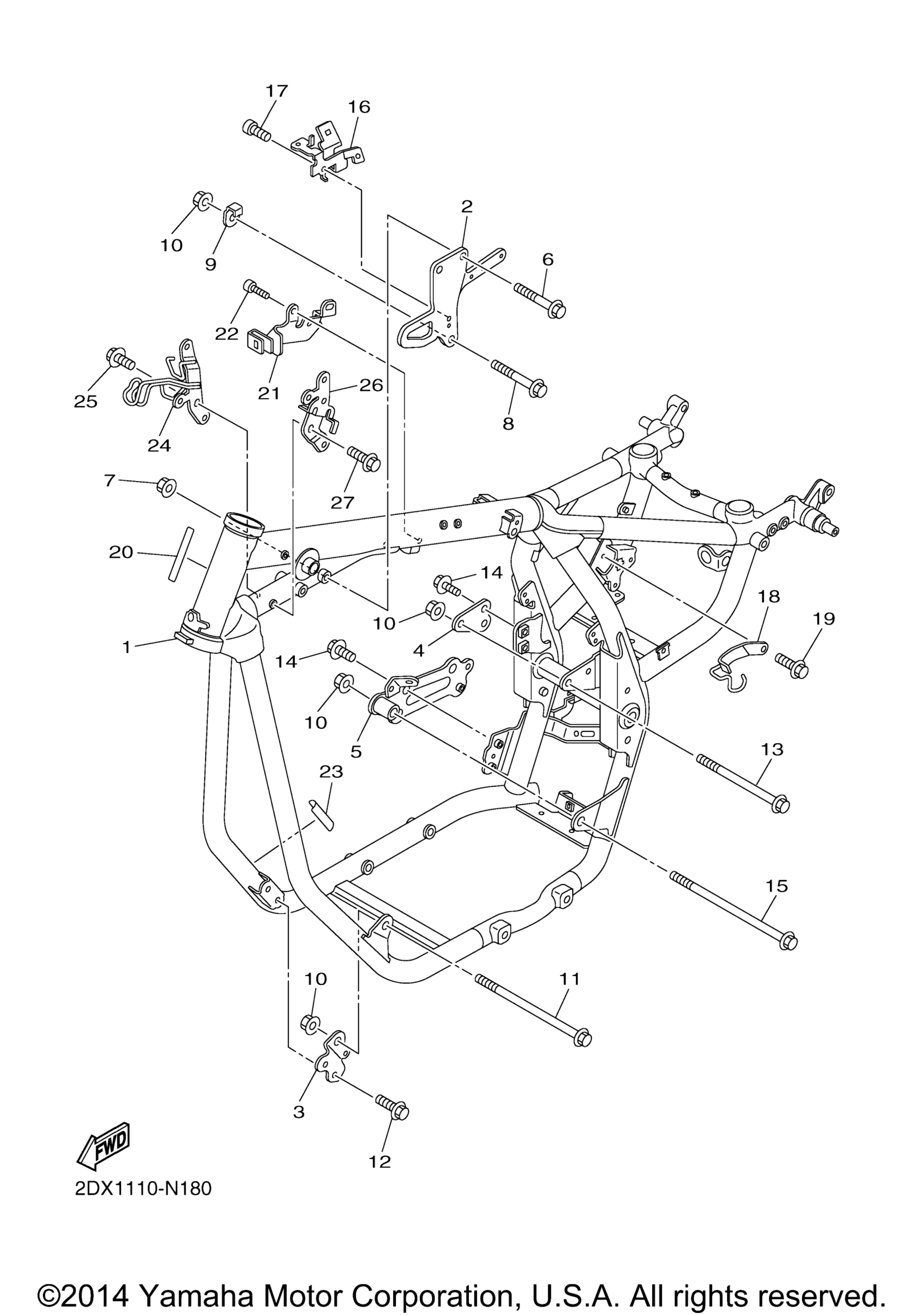

Схема рамы для BOLT (XVS95CFL)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. BP6-21110-00-00
По запросу
2
Stay, Engine 3 art. 1TP-21317-00-00
По запросу
3
Stay 3 art. 1TP-2122C-00-00
По запросу
4
Stay, Engine 5 art. 1TP-21314-00-00
По запросу
5
Stay, Rear art. 1TP-2116F-00-00
По запросу
6
Bolt, Flange art. 90105-10434-00
По запросу
7
Nut, Self-Locking art. 90185-10008-00
По запросу
8
Bolt, Flange art. 90105-12090-00
По запросу
9
Plate art. 1TP-21183-00-00
По запросу
10
Nut, Self-Locking art. 90185-12002-00
По запросу
11
Bolt, Flange art. 90105-12088-00
По запросу
12
Bolt, Flange art. 90105-10003-00
По запросу
13
Bolt, Flange art. 90105-12091-00
По запросу
14
Bolt, Flange art. 90105-10428-00
По запросу
15
Bolt, Flange art. 90105-12086-00
По запросу
16
Bracket art. 1TP-2115C-00-00
По запросу
17
Bolt,Hex.Socket Head art. 91317-06008-00
По запросу
18
Guide, Cable art. 1TP-21288-00-00
По запросу
19
Bolt, Flange art. 95027-06010-00
По запросу
20
Protector art. 3D8-2117G-00-00
По запросу
21
Bracket, Battery Box art. 1TP-21149-01-00
По запросу
22
Болт Yamaha art. 92012-06010-00
По запросу
23
Seal art. 5PX-21268-00-00
По запросу
24
Holder art. 1TP-26475-00-00
По запросу
25
Болт с фланцем art. 90105-06696-00
По запросу
26
Holder, 2 art. 1TP-26481-00-00
По запросу
27
Болт с фланцем art. 90105-06696-00
По запросу
