модель 2015 года
- Модель FJR1300
- Код модели FJR1300ES (FJR13ESF)

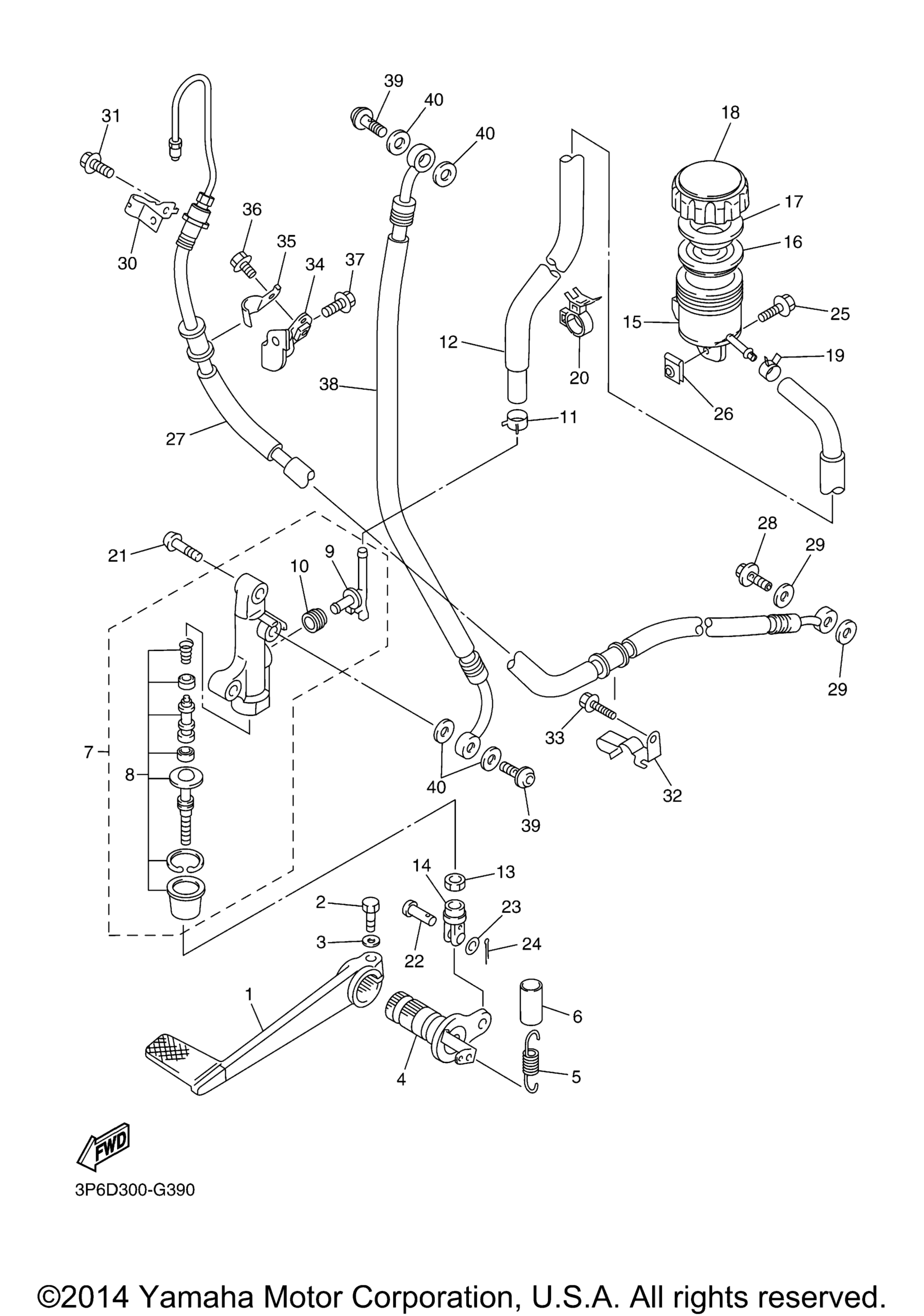

Схема заднего главного цилиндра тормоза для FJR1300ES (FJR13ESF)
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 5JW-27211-00-00
По запросу
2
Bolt art. 90109-06468-00
По запросу
3
Шайба Yamaha art. 92990-06600-00
от 420 ₽
4
Shaft, Brake Pedal art. 1MC-27212-00-00
По запросу
5
Spring, Tension art. 90506-20030-00
По запросу
6
Трубка Yamaha art. 90446-15386-00
от 683 ₽
7
Rr. Master Cylinder Assy art. 3P6-2583V-00-00
По запросу
8
. .Cylinder Kit, Master art. 3P6-W0042-00-00
По запросу
9
. .Joint art. 5VS-2582A-00-00
По запросу
10
. .O-Ring art. 4BP-2585F-01-00
По запросу
11
Clip art. 90467-090A0-00
По запросу
12
Hose, Reservoir art. 3P6-25895-00-00
По запросу
13
Nut art. 90170-08010-00
По запросу
14
Joint art. 5SL-27222-00-00
По запросу
15
Tank, Reservoir art. 3P6-25894-00-00
По запросу
16
Diaphragm, Reservoir art. 5VY-25854-00-00
По запросу
17
Bush,Diaphragm art. 5VY-25855-00-00
По запросу
18
Cap, Reservoir art. 5VY-25852-00-00
По запросу
19
Clip art. 90467-090A0-00
По запросу
20
Clamp art. 90464-15192-00
По запросу
21
Bolt, Button Head art. 92012-08030-00
По запросу
22
Pin art. 91701-06018-00
По запросу
23
Шайба Yamaha art. 92990-06200-00
от 473 ₽
24
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
25
Bolt art. 90109-05007-00
По запросу
26
Nut, Spring art. 90183-050A6-00
По запросу
27
Hose, Brake 5 art. 3P6-2581K-20-00
По запросу
28
Bolt, Union art. 90401-10020-00
По запросу
29
Gasket art. 90430-10005-00
По запросу
30
Holder, Brake Hose 6 art. 3P6-2588G-00-00
По запросу
31
Болт Yamaha art. 95022-06010-00
По запросу
32
Holder, Brake Hose 2 art. 3P6-25876-10-00
По запросу
33
Болт Yamaha art. 95022-06010-00
По запросу
34
Holder, Brake Hose 5 art. 2PD-2588F-00-00
По запросу
35
Holder, Brake Hose 6 art. 5VS-2588G-00-00
По запросу
36
Болт Yamaha art. 95022-06010-00
По запросу
37
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
38
Hose, Brake 4 art. 3P6-2581J-20-00
По запросу
39
Bolt, Union art. 90401-10020-00
По запросу
40
Gasket art. 90430-10005-00
По запросу
