модель 2015 года
- Модель FZ-09
- Код модели FZ09 (FZ09FS)

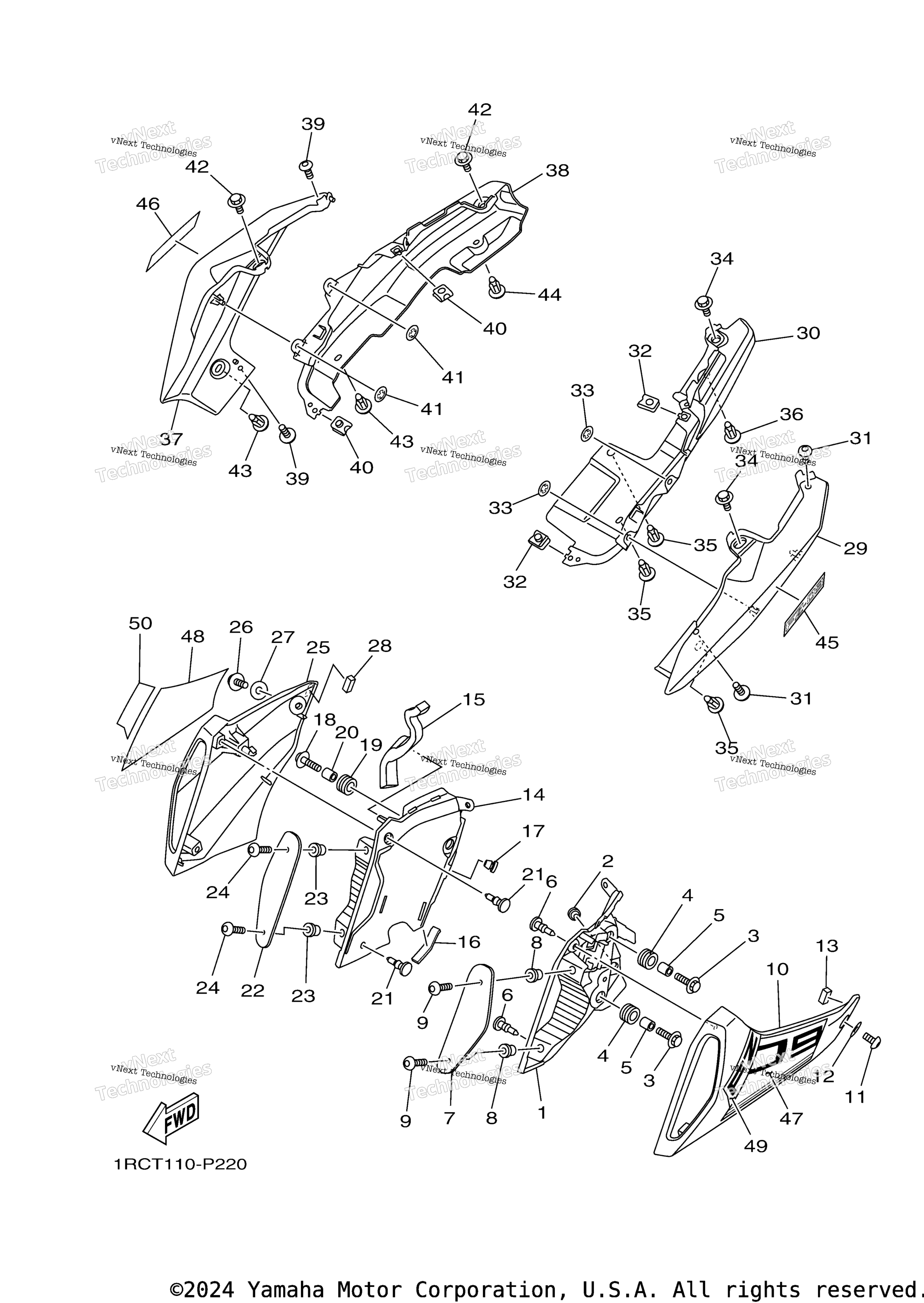

Схема боковой крышки для FZ09 (FZ09FS)
Схема
Детали
Номер
Наименование детали
Цена
1
Stay, Side Cover 1 art. 1RC-2172E-00-00
По запросу
2
Plug art. 90338-07180-00
По запросу
3
Bolt, With Washer art. 90119-06118-00
По запросу
4
Втулка резиновая Yamaha art. 90480-14003-00
По запросу
5
Collar art. 90387-06057-00
По запросу
6
Rivet art. 90269-06001-00
По запросу
7
Grill, Air Intake 1 art. 1RC-2837N-00-00
По запросу
8
Гайка Yamaha art. 90179-05523-00
от 525 ₽
9
Bolt, Hexagon Socket Button art. 90111-05039-00
По запросу
10
Scoop, Air 1 MBL2 art. 1RC-2137W-00-P0
По запросу
11
Bolt, Hexagon Socket Button art. 90111-05002-00
По запросу
12
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
13
Damper art. 1RC-21747-00-00
По запросу
14
Stay, Side Cover 2 art. 1RC-2174E-00-00
По запросу
15
Damper, Plate art. 90520-10022-00
По запросу
16
Damper, Plate art. 90520-10003-00
По запросу
17
Plug art. 90338-07180-00
По запросу
18
Bolt, With Washer art. 90119-06118-00
По запросу
19
Втулка резиновая Yamaha art. 90480-14003-00
По запросу
20
Collar art. 90387-06057-00
По запросу
21
Rivet art. 90269-06001-00
По запросу
22
Grill, Air Intake 1 art. 1RC-2837N-00-00
По запросу
23
Гайка Yamaha art. 90179-05523-00
от 525 ₽
24
Bolt, Hexagon Socket Button art. 90111-05039-00
По запросу
25
Scoop, Air 2 MBL2 art. 1RC-2137X-00-P0
По запросу
26
Bolt, Hexagon Socket Button art. 90111-05002-00
По запросу
27
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
28
Damper art. 1RC-21747-00-00
По запросу
29
Cover, Side 1 UR FOR MS1 art. 1RC-21711-00-P2
По запросу
29
Cover, Side 1 UR FOR MNM3 art. 1RC-21711-00-P3
По запросу
29
Cover, Side 1 UR FOR RYC1 art. 1RC-21711-00-P4
По запросу
30
Cover, Side 3 art. 1RC-21731-00-00
По запросу
31
Bolt, Hexagon Socket Button art. 90111-05002-00
По запросу
32
Nut, Spring art. 90183-050A6-00
По запросу
33
Nut, Spring art. 90183-05M02-00
По запросу
34
Bolt art. 90109-06174-00
По запросу
35
Rivet art. 90269-07007-00
По запросу
36
Rivet art. 90269-07014-00
По запросу
37
Cover, Side 2 UR FOR MNM3 art. 1RC-21721-00-P3
По запросу
37
Cover, Side 2 UR FOR RYC1 art. 1RC-21721-00-P4
По запросу
37
Cover, Side 2 UR FOR MS1 art. 1RC-21721-00-P2
По запросу
38
Cover, Side 4 art. 1RC-21741-00-00
По запросу
39
Bolt, Hexagon Socket Button art. 90111-05002-00
По запросу
40
Nut, Spring art. 90183-050A6-00
По запросу
41
Nut, Spring art. 90183-05M02-00
По запросу
42
Bolt art. 90109-06174-00
По запросу
43
Rivet art. 90269-07007-00
По запросу
44
Rivet art. 90269-07014-00
По запросу
45
Emblem 1 FOR MNM3 art. 1RC-2163G-30-00
По запросу
46
Emblem 1 FOR MNM3 art. 1RC-2163G-30-00
По запросу
47
Graphic 1 UR FOR MS1 art. 1RC-2173E-10-00
По запросу
47
Graphic 1 UR FOR RYC1 art. 1RC-2173E-20-00
По запросу
48
Graphic 2 UR FOR MS1 art. 1RC-2173F-10-00
По запросу
48
Graphic 2 UR FOR RYC1 art. 1RC-2173F-20-00
По запросу
49
Emblem UR FOR MS1 art. 1RC-21737-00-00
По запросу
49
Emblem UR FOR RYC1 art. 1RC-21737-10-00
По запросу
50
Emblem UR FOR MS1 art. 1RC-21737-00-00
По запросу
50
Emblem UR FOR RYC1 art. 1RC-21737-10-00
По запросу
