модель 2015 года
- Модель Super Tenere
- Код модели SUPER TENERE (XTZ12FCS) CA

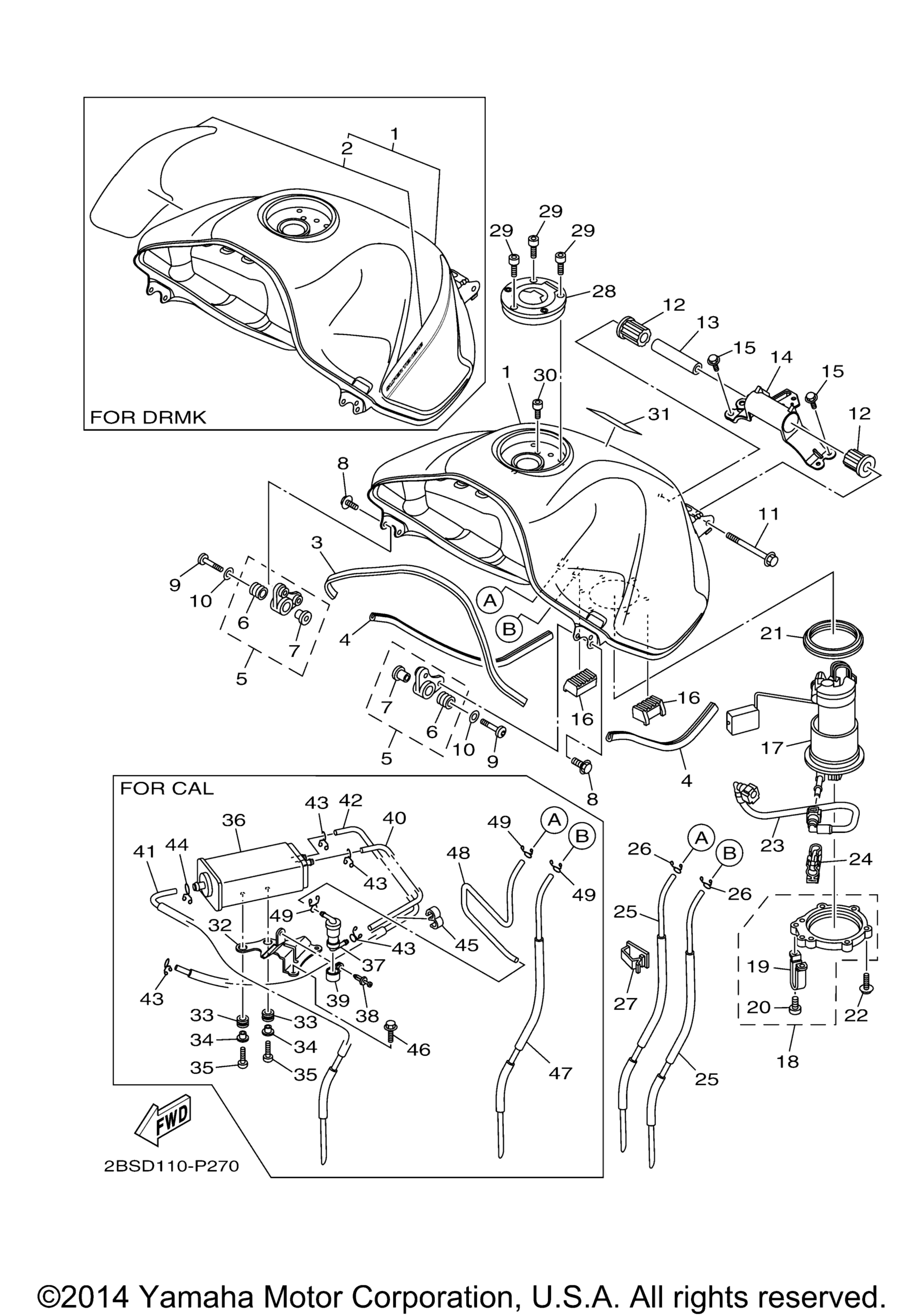

Схема топливной системы для SUPER TENERE (XTZ12FCS) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR FOR MS1 art. 23P-24110-00-P6
По запросу
1
Fuel Tank Comp UR FOR DRMK art. 23P-Y2410-00-04
По запросу
2
. . Graphic Set FOR DRMK art. 23P-24240-30-00
По запросу
3
Mold, Fuel Tank art. 23P-24188-00-00
По запросу
4
Mold, Fuel Tank art. 23P-24188-10-00
По запросу
5
Tank Bracket Assy art. 23P-24104-01-00
По запросу
6
. .Grommet art. 90480-18008-00
По запросу
7
. .Collar art. 90387-06266-00
По запросу
8
Bolt, With Washer art. 90119-06200-00
По запросу
9
Screw art. 90149-06328-00
По запросу
10
Washer, Plate art. 90201-06072-00
По запросу
11
Bolt, Flange art. 95814-08110-00
По запросу
12
Damper, Locating 3 art. 23P-24183-00-00
По запросу
13
Collar art. 90387-12050-00
По запросу
14
Bracket, Tank Fitting art. 23P-2413Y-00-00
По запросу
15
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
16
Damper, Locating 1 art. 23P-24181-00-00
По запросу
17
Fuel Pump Comp art. 23P-13907-03-00
По запросу
18
Tank Bracket Assy 2 art. 23P-24105-00-00
По запросу
19
. .Bracket, Fuel Tank 2 art. 2D1-24192-00-00
По запросу
20
. Screw, Bind art. 98902-05008-00
По запросу
21
O-Ring art. 19B-24486-01-00
По запросу
22
Bolt, Hexagon Socket Head art. 90110-05028-00
По запросу
23
Pipe, Fuel 1 art. 23P-13971-01-00
По запросу
24
Clamp art. 90464-16005-00
По запросу
25
Pipe, Overflow FOR U49 art. 23P-24318-00-00
По запросу
26
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
27
Clamp art. 90464-13012-00
По запросу
28
Cap Assy art. 39P-24602-00-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
30
Болт Yamaha art. 91312-05010-00
от 630 ₽
31
Label, Warning General Info FOR U49 art. 29P-2816R-01-00
По запросу
32
Bracket, Canistor FOR CAL art. 23P-2419F-00-00
По запросу
33
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
34
Collar FOR CAL art. 90387-062L2-00
По запросу
35
Bolt, Button Head FOR CAL art. 92012-06016-00
По запросу
36
Canister Assy FOR CAL art. 5PX-24170-00-00
По запросу
37
Roll Over Valve Assy FOR CAL art. 2C0-24180-00-00
По запросу
38
Rivet FOR CAL art. 90269-05001-00
По запросу
39
Зажим Yamaha art. 90464-15014-00
По запросу
40
Pipe 4 FOR CAL art. 23P-24314-00-00
По запросу
41
Pipe 5 FOR CAL art. 23P-24315-00-00
По запросу
42
Pipe 6 FOR CAL art. 23P-24316-00-00
По запросу
43
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
44
Clip FOR CAL art. 90467-100A1-00
По запросу
45
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
46
Болт с фланцем art. 95817-06012-00
По запросу
47
Pipe, Overflow FOR CAL art. 23P-24318-00-00
По запросу
48
Pipe 3 FOR CAL art. 23P-24313-00-00
По запросу
49
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
