модель 2015 года
- Модель TT-R230
- Код модели TTR230 (TTR230F)

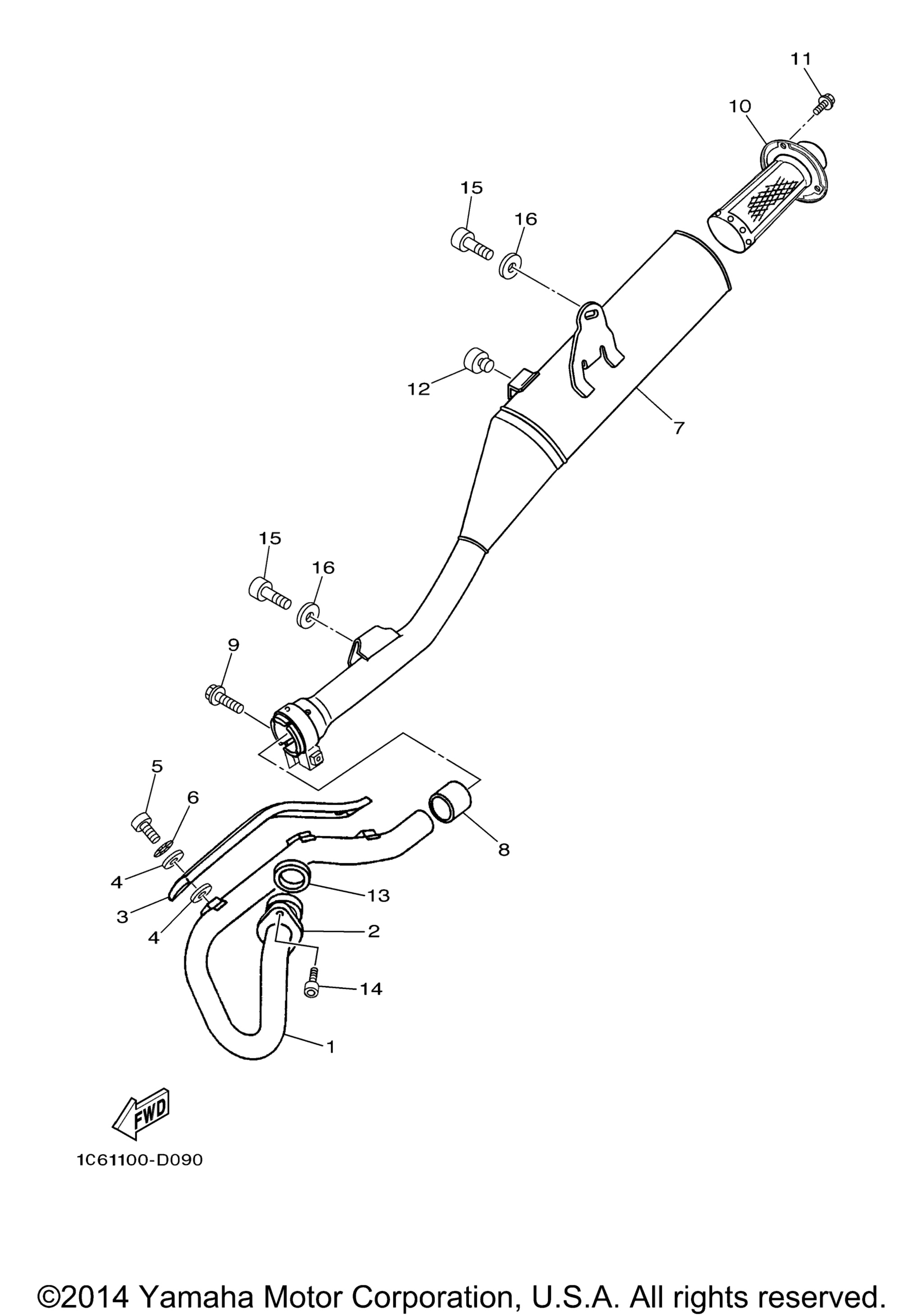

Схема выхлопной системы для TTR230 (TTR230F)
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe, Exhaust 1 art. 1C6-14611-01-00
По запросу
2
Nut, Ring art. 5H0-14612-01-00
По запросу
3
Protector, Exhaust Pipe art. 4VW-E4628-00-00
По запросу
4
Washer, Protector art. 4BD-14766-00-00
По запросу
5
Screw, Bind art. 98907-06010-00
По запросу
6
Washer, Wave art. 90206-06090-00
По запросу
7
Muffler 1 art. 1C6-E4711-00-00
По запросу
8
Графитовая прокладка глушителя art. 3YF-14714-00-00
По запросу
9
Bolt, Flange art. 95027-08025-00
По запросу
10
Spark Arrester Assy art. 1C6-14780-00-00
По запросу
11
Болт Yamaha art. 95022-06010-00
По запросу
12
Damper, Locating 1 art. 2MC-F4181-00-00
По запросу
13
Gasket, Exhaust Pipe art. 4BE-14613-00-00
По запросу
14
Болт Yamaha art. 91314-06020-00
от 263 ₽
15
Bolt art. 90109-085E2-00
По запросу
16
Washer, Plate art. 90201-08326-00
По запросу
