модель 2015 года
- Модель V-max
- Код модели VMAX (VMX17FCR) CA

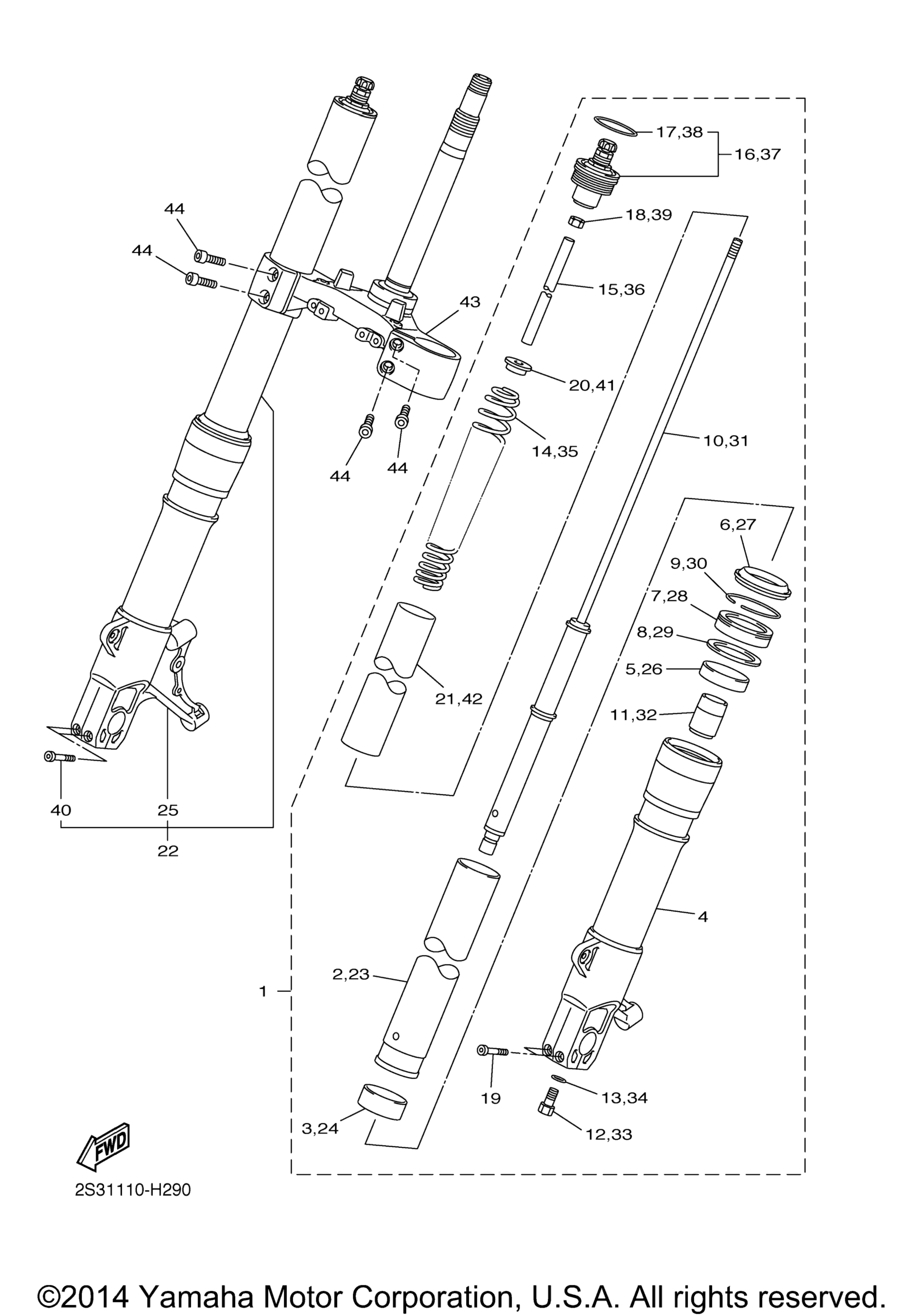

Схема передней вилки для VMAX (VMX17FCR) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 2S3-23102-00-00
По запросу
2
. . Inner Tube Comp. 1 art. 2S3-23110-01-00
По запросу
3
. ..Metal, Slide 2 art. 2S3-23135-00-00
По запросу
4
. .Outer Tube Comp art. 2S3-23106-00-00
По запросу
5
. .Metal, Slide 1 art. 2S3-23125-00-00
По запросу
6
. .Seal, Dust art. 2S3-23144-00-00
По запросу
7
. .Oil Seal art. 2S3-23145-00-00
По запросу
8
. .Seat 1 art. 2S3-23115-00-00
По запросу
9
. .Ring, Snap art. 2S3-23156-00-00
По запросу
10
. .Cylinder Comp., Front Fork art. 2S3-23170-00-00
По запросу
11
. .Spindle, Taper art. 2S3-23173-00-00
По запросу
12
. .Bolt, Special art. 2S3-23394-00-00
По запросу
13
. Gasket art. 90430-10171-00
По запросу
14
. .Spring, Front Fork art. 2S3-23141-00-00
По запросу
15
. .Spacer art. 2S3-23118-00-00
По запросу
16
. .Bolt, Cap art. 2S3-23111-00-00
По запросу
17
. . ..O-Ring art. CS4-43862-40-00
По запросу
18
. Nut, Heagon art. 95314-10600-00
По запросу
19
. Bolt, Hexagon Socket Head art. 91314-08045-00
По запросу
20
. .Seat, Spring Upper art. 5YU-23142-00-00
По запросу
21
. .Reinf. Comp art. 2S3-23104-00-00
По запросу
22
Front Fork Assy (R.H) art. 2S3-23103-00-00
По запросу
23
. . Inner Tube Comp. 1 art. 2S3-23110-01-00
По запросу
24
. ..Metal, Slide 2 art. 2S3-23135-00-00
По запросу
25
. .Outer Tube Comp. (R.H) art. 2S3-23107-00-00
По запросу
26
. .Metal, Slide 1 art. 2S3-23125-00-00
По запросу
27
. .Seal, Dust art. 2S3-23144-00-00
По запросу
28
. .Oil Seal art. 2S3-23145-00-00
По запросу
29
. .Seat 1 art. 2S3-23115-00-00
По запросу
30
. .Ring, Snap art. 2S3-23156-00-00
По запросу
31
. .Cylinder Comp., Front Fork art. 2S3-23170-00-00
По запросу
32
. .Spindle, Taper art. 2S3-23173-00-00
По запросу
33
. .Bolt, Special art. 2S3-23394-00-00
По запросу
34
. Gasket art. 90430-10171-00
По запросу
35
. .Spring, Front Fork art. 2S3-23141-00-00
По запросу
36
. .Spacer art. 2S3-23118-00-00
По запросу
37
. .Bolt, Cap art. 2S3-23111-00-00
По запросу
38
. . ..O-Ring art. CS4-43862-40-00
По запросу
39
. Nut, Heagon art. 95314-10600-00
По запросу
40
. Bolt, Hexagon Socket Head art. 91314-08045-00
По запросу
41
. .Seat, Spring Upper art. 5YU-23142-00-00
По запросу
42
. .Reinf. Comp art. 2S3-23104-00-00
По запросу
43
Under Bracket Comp art. 2CE-23340-00-00
По запросу
44
Болт Yamaha art. 91314-08025-00
от 1 092 ₽
