модель 2015 года
- Модель V-max
- Код модели VMAX (VMX17FR)

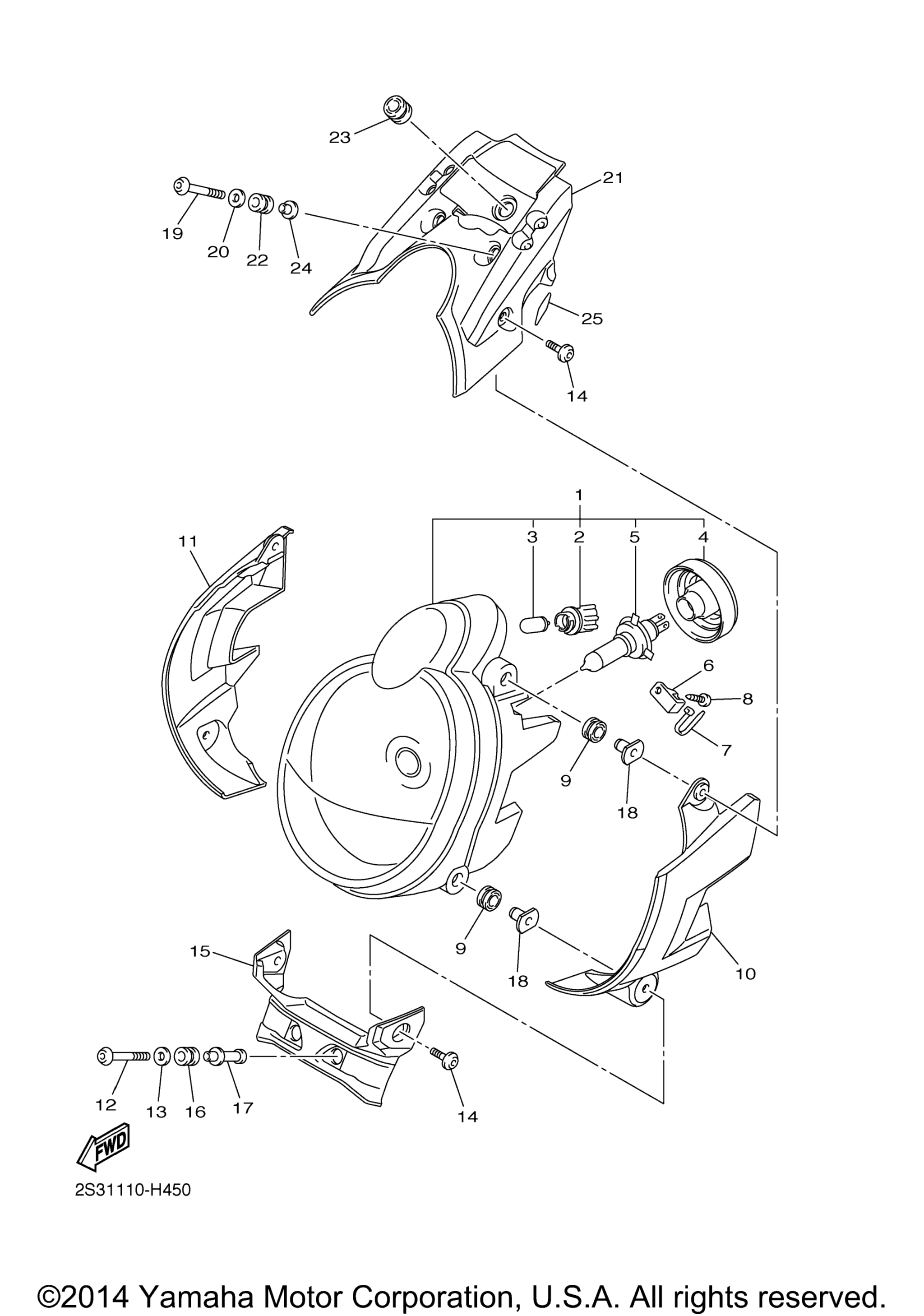

Схема фары для VMAX (VMX17FR)
Схема
Детали
Номер
Наименование детали
Цена
1
Headlight Assy art. 2S3-84300-00-00
По запросу
2
. .Socket, Pilot Light art. 5JW-84346-00-00
По запросу
3
. .Bulb (12V-5W) art. 4SV-84347-00-00
По запросу
4
. .Cover, Socket art. 5JW-84397-00-00
По запросу
5
. .Bulb (12V 60/55W Halogen) art. 8V0-84314-10-00
По запросу
6
Plate, Guide art. 2S3-8413G-00-00
По запросу
7
Clamp art. 90464-66001-00
По запросу
8
Screw, Tapping art. 97780-50116-00
По запросу
9
Damper art. 4XV-83513-00-00
По запросу
10
Cover, Upper 1 art. 2S3-23121-00-00
По запросу
11
Cover, Upper 2 art. 2S3-23131-00-00
По запросу
12
Bolt,Hex. Socket Button art. 90111-06106-00
По запросу
13
Washer, Plate art. 90201-06049-00
По запросу
14
Screw art. 90149-06302-00
По запросу
15
Stay, Headlight art. 2S3-23174-00-00
По запросу
16
Grommet art. 90480-13026-00
По запросу
17
Collar art. 90387-06234-00
По запросу
18
Nut art. 90179-06061-00
По запросу
19
Bolt, Hex. Socket Button art. 90111-06107-00
По запросу
20
Washer, Plate art. 90201-06049-00
По запросу
21
Cover, Crown art. 2S3-23437-00-00
По запросу
22
Grommet art. 90480-13026-00
По запросу
23
Damper art. 4XV-83513-00-00
По запросу
24
Collar art. 90387-06233-00
По запросу
25
Cover, Dust Seal 1 art. 2S3-23383-00-00
По запросу
