модель 2015 года
- Модель V star 1300
- Код модели V STAR 1300 DELUXE (XVS13BGFC) CA

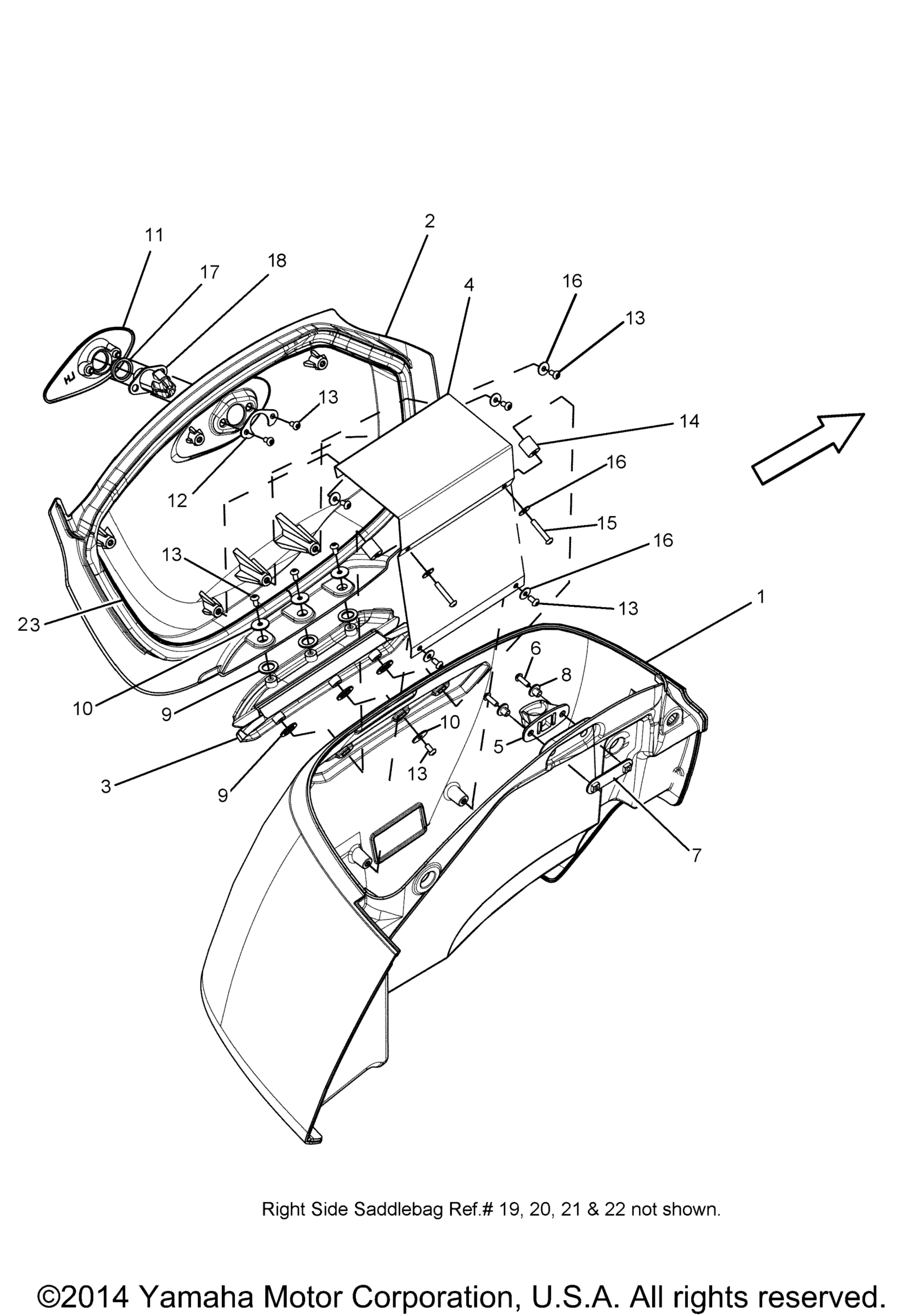

Схема кофры для V STAR 1300 DELUXE (XVS13BGFC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Body LEFT art. 2CA-F841L-P1-00
По запросу
2
Lid, 1 LEFT, INCL. SEAL, 1 art. 2CA-F844B-P1-00
По запросу
3
Hinge, 1 LEFT art. 5S6-F8444-V0-00
По запросу
4
Open, Stopper 1 art. 2CA-F845L-V0-00
По запросу
5
Stopper, Saddlebag art. 2C5-F849K-V0-00
По запросу
6
Bolt, Button Head art. 90111-05812-00
По запросу
7
Plate art. 2C5-F841F-00-00
По запросу
8
Collar 1 art. 2C5-F848U-00-00
По запросу
9
Plate, 2 art. 5S6-F8487-00-00
По запросу
10
Plate, 2 art. 2C5-F8487-00-00
По запросу
11
Stopper, Saddlebag art. 2C5-F849K-V0-00
По запросу
12
. Plate, Lock 1 art. 2C5-F848T-00-00
По запросу
13
Bolt, Button Head art. 90111-05X05-00
По запросу
14
Spacer art. 2CA-F8467-V0-00
По запросу
15
Bolt, Button Head art. 9011-05813-00
По запросу
16
Washer, Plain art. 90201-05802-00
По запросу
17
Seal 1 art. 5S6-28428-00-00
По запросу
18
Lock Assy 1 art. 5S6-28408-00-00
По запросу
19
Body, 2 RIGHT NOT SHOWN art. 2CA-F841M-P1-00
По запросу
20
Lid, 2 RIGHT NOT SHOWN, INCL. SEAL, 1 art. 2CA-F844C-P1-00
По запросу
21
Hinge 1, Right RIGHT NOT SHOWN art. 5S6-F845E-T0-00
По запросу
22
Cover Lock Assy 1, Right RIGHT NOT SHOWN art. 2C5-F8493-V0-00
По запросу
23
Seal, 1 RIGHT & LEFT art. 2CA-F8428-V0-00
По запросу
