модель 2015 года
- Модель V star 1300
- Код модели V STAR 1300 DELUXE (XVS13CTFFC) CA

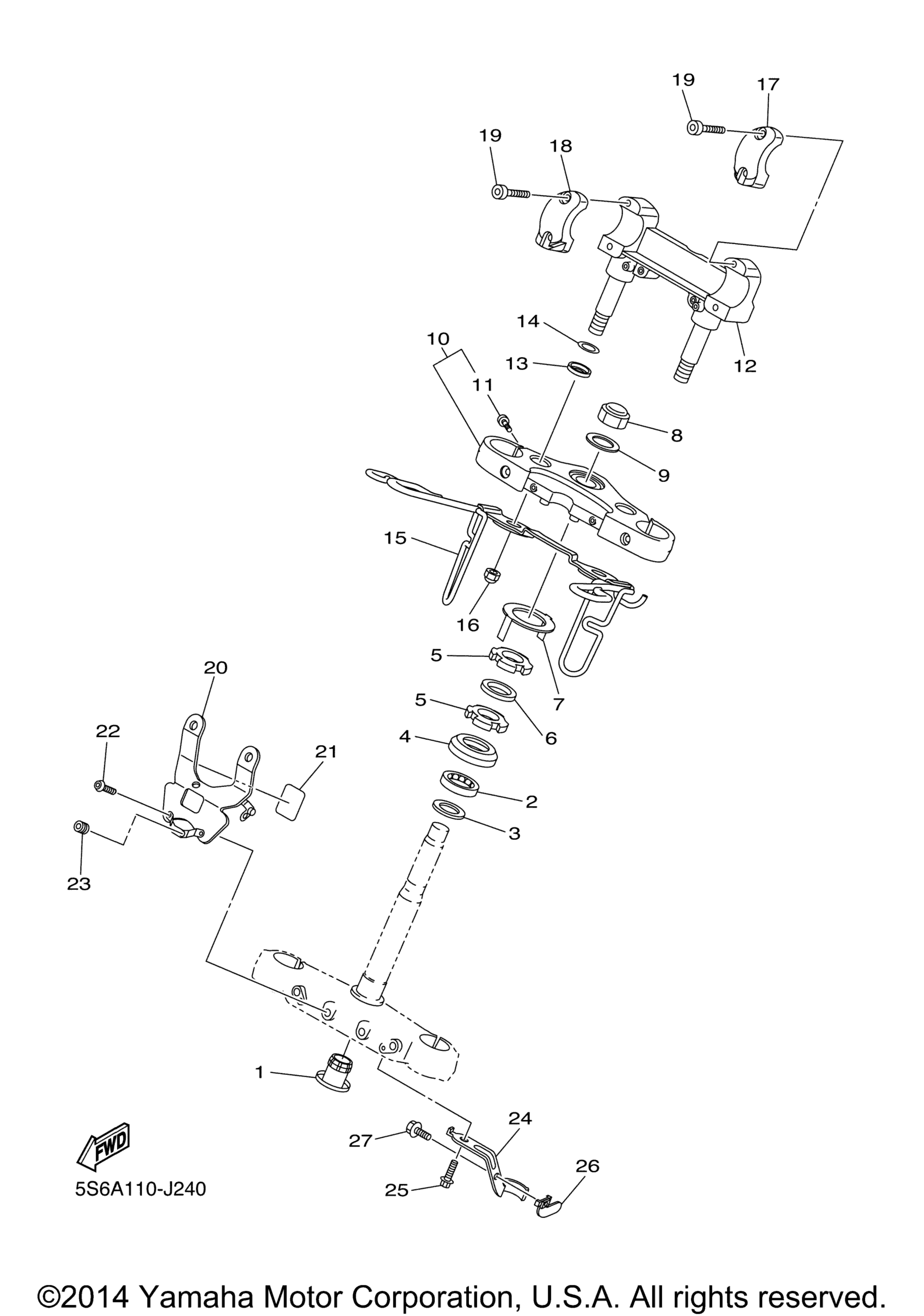

Схема рулевого управления для V STAR 1300 DELUXE (XVS13CTFFC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Under 1 art. 4KM-23123-01-00
По запросу
2
Bearing art. 93399-99931-00
от 5 500 ₽
Аналог
5 500 ₽
Требуется 1 шт.
3
Washer, Plate art. 90202-24190-00
По запросу
4
Cover, Ball Race 2 art. 1W1-23416-00-00
По запросу
5
Nut art. 90179-25004-00
По запросу
6
Washer, Plate art. 90202-26142-00
По запросу
7
Washer, Special art. 26H-23418-01-00
По запросу
8
Nut, Crown art. 90176-22002-00
По запросу
9
Washer, Plate art. 90201-22018-00
По запросу
10
Crown, Handle art. 3D8-Y2343-01-00
По запросу
11
. Bolt, Hexagon Socket Head art. 91314-08030-00
По запросу
12
Holder, Handle Lower art. 3D8-23442-00-00
По запросу
13
Прокладка амортизирующая Yandex art. 3DM-23445-00-00
По запросу
14
Washer, Plate art. 90201-14220-00
По запросу
15
Guide, Cable art. 3D8-23389-20-00
По запросу
16
Nut, Crown art. 90176-12052-00
По запросу
17
Holder, Handle Upper art. 3D8-23441-00-00
По запросу
18
Holder, Handle Upper 1 art. 3D8-2344A-00-00
По запросу
19
Bolt, Hexagon Socket Head art. 91317-08025-00
По запросу
20
Stay, Headlight art. 3D8-23174-00-00
По запросу
21
Seal art. 3D8-23844-00-00
По запросу
22
Bolt, Button Head art. 92012-08020-00
По запросу
23
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
24
Holder, Brake Hose art. 3D8-25886-00-00
По запросу
25
Bolt, Flange art. 90105-06136-00
По запросу
26
Holder, Brake Hose art. 3D8-25887-00-00
По запросу
27
Bolt, Flange art. 95027-06010-00
По запросу
