модель 2015 года
- Модель V-STAR 650
- Код модели V STAR 650 CUSTOM (XVS65FB)

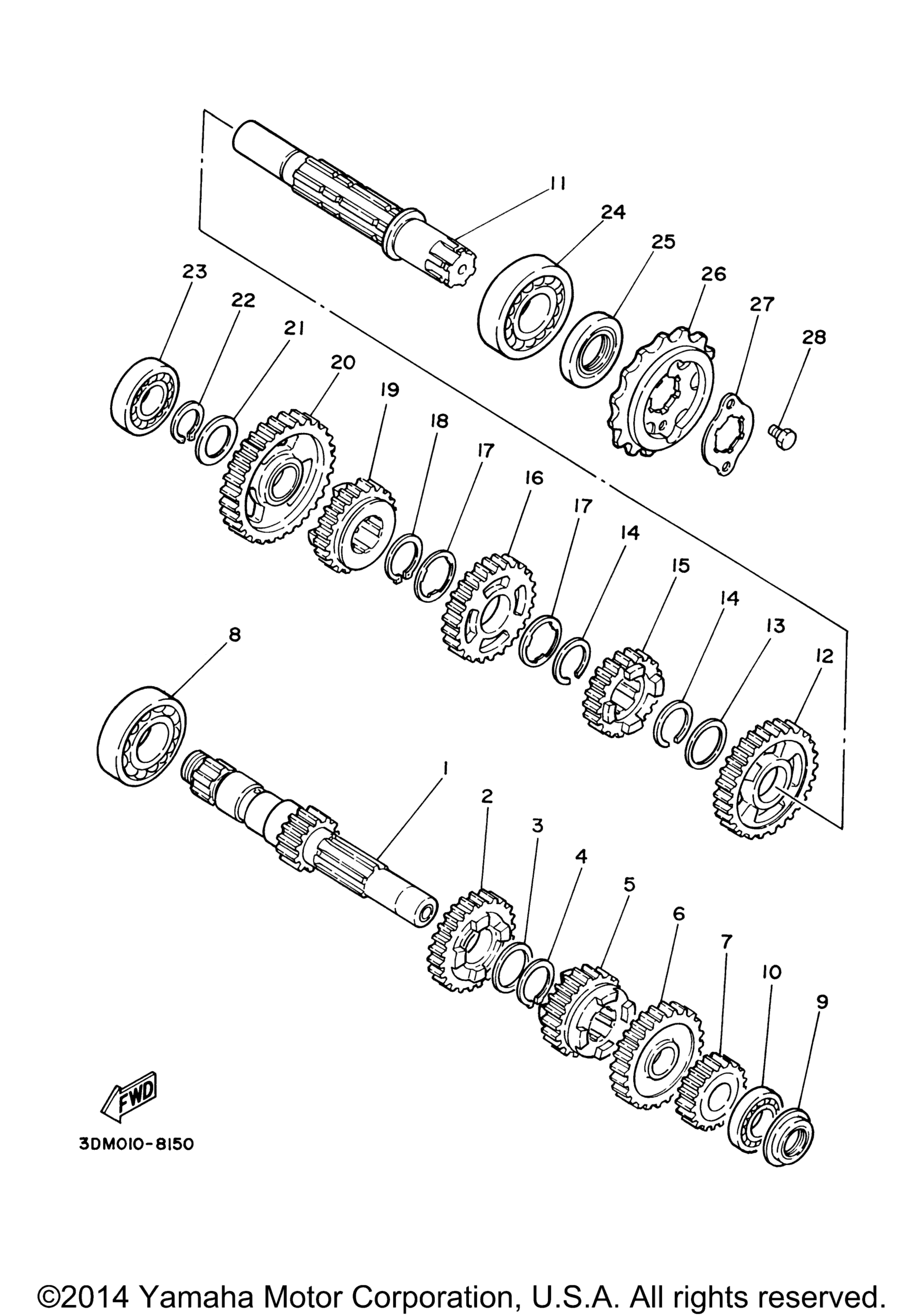

Схема трансмиссии для V STAR 650 CUSTOM (XVS65FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (14T) art. 4DN-17411-00-00
По запросу
2
Gear, 4Th Pinion (26T) art. 3Y1-17141-01-00
По запросу
3
Washer, Plate art. 90201-22793-00
По запросу
4
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
5
Gear, 3Rd Pinion (23T) art. 3Y1-17131-01-00
По запросу
6
Gear, 5Th Pinion (28T) art. 3Y1-17151-01-00
По запросу
7
Gear, 2Nd Pinion (19T) art. 3Y1-17121-01-YX
По запросу
8
Подшипник Yamaha art. 93306-20541-00
от 4 484 ₽
9
Oil Seal art. 93101-17093-00
По запросу
10
Подшипник Yamaha art. 93306-00315-00
По запросу
11
Drive Axle Assy art. 3Y1-17402-00-00
По запросу
12
Gear, 2Nd Wheel (32T) art. 3Y1-17221-02-00
По запросу
13
Washer, Plate (T=1.0) art. 90201-253K0-00
По запросу
14
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
15
Gear, 5Th Wheel (23T) art. 4DN-17251-00-00
По запросу
16
Gear, 3Rd Wheel (29T) art. 3Y1-17231-02-00
По запросу
17
Washer art. 90209-22191-00
По запросу
18
Кольцо стопорное Yamaha art. 99009-25400-00
от 830 ₽
19
Gear, 4Th Wheel (26T) art. 4DN-17241-00-00
По запросу
20
Gear, 1St Wheel (37T) art. 3Y1-17211-00-00
По запросу
21
Washer, Plate (T=1.0) art. 90201-20276-00
По запросу
22
Стопорное кольцо Yamaha art. 99009-20400-00
от 450 ₽
23
Подшипник КПП Yamaha art. 93306-00426-00
По запросу
24
Bearing art. 93306-30525-00
По запросу
25
Oil Seal art. 93102-25208-00
По запросу
26
Sprocket, Drive 16T (3Y11746160 art. 93834-16100-00
По запросу
27
Holder, Sprocket art. 3Y1-17456-00-00
По запросу
28
Bolt, Hexagon art. 97017-06010-00
По запросу
